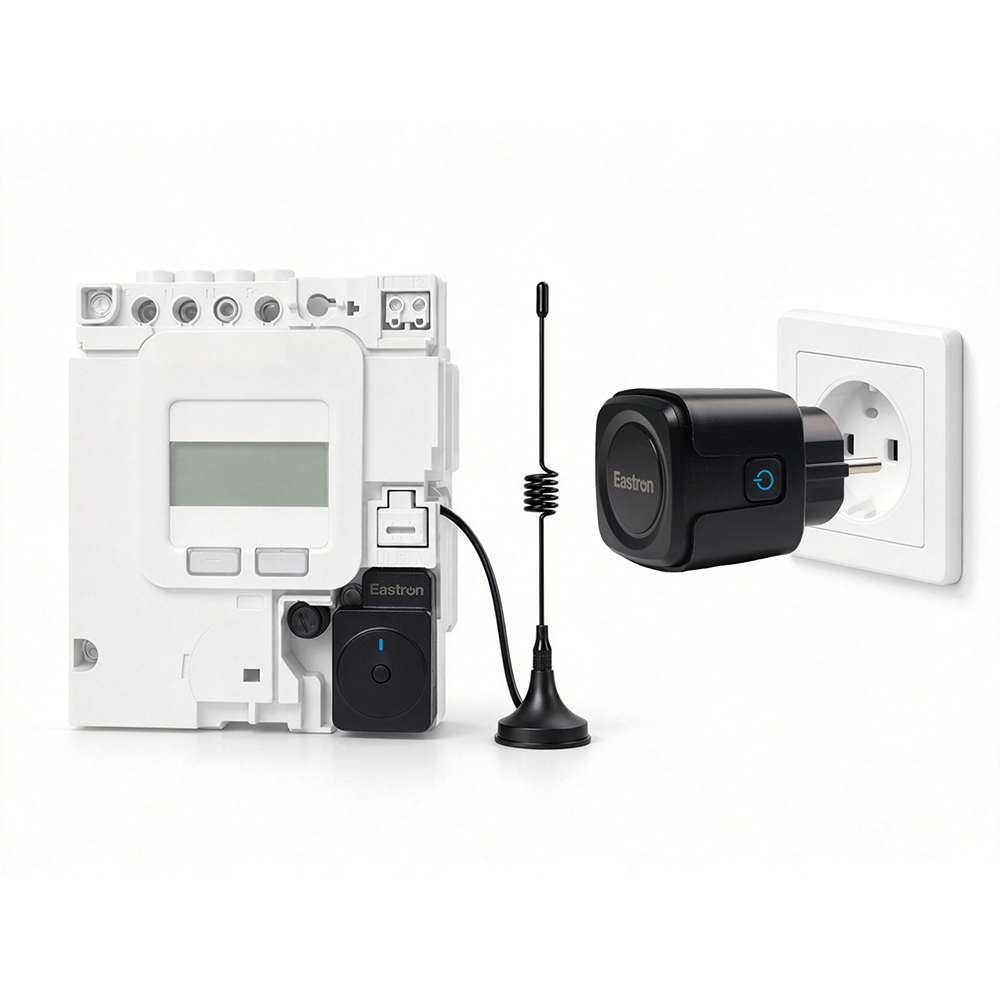

TIC Meter es una solución de recopilación y transmisión de datos diseñada para los contadores inteligentes franceses Linky. El producto consta de dos partes, el TIC Collector y el Bridge. Satisface la necesidad de los sistemas fotovoltaicos, sistemas de almacenamiento de energía, cargadores de vehículos eléctricos y sistemas de gestión de energía (EMS) de acceder a los datos del medidor, transmitiendo los datos en tiempo real de la interfaz TIC del medidor Linky de manera estable y segura al puente a través de comunicación inalámbrica Sub-1G, y luego cargándolos en la nube o en un sistema de plataforma local a través de Wi-Fi.

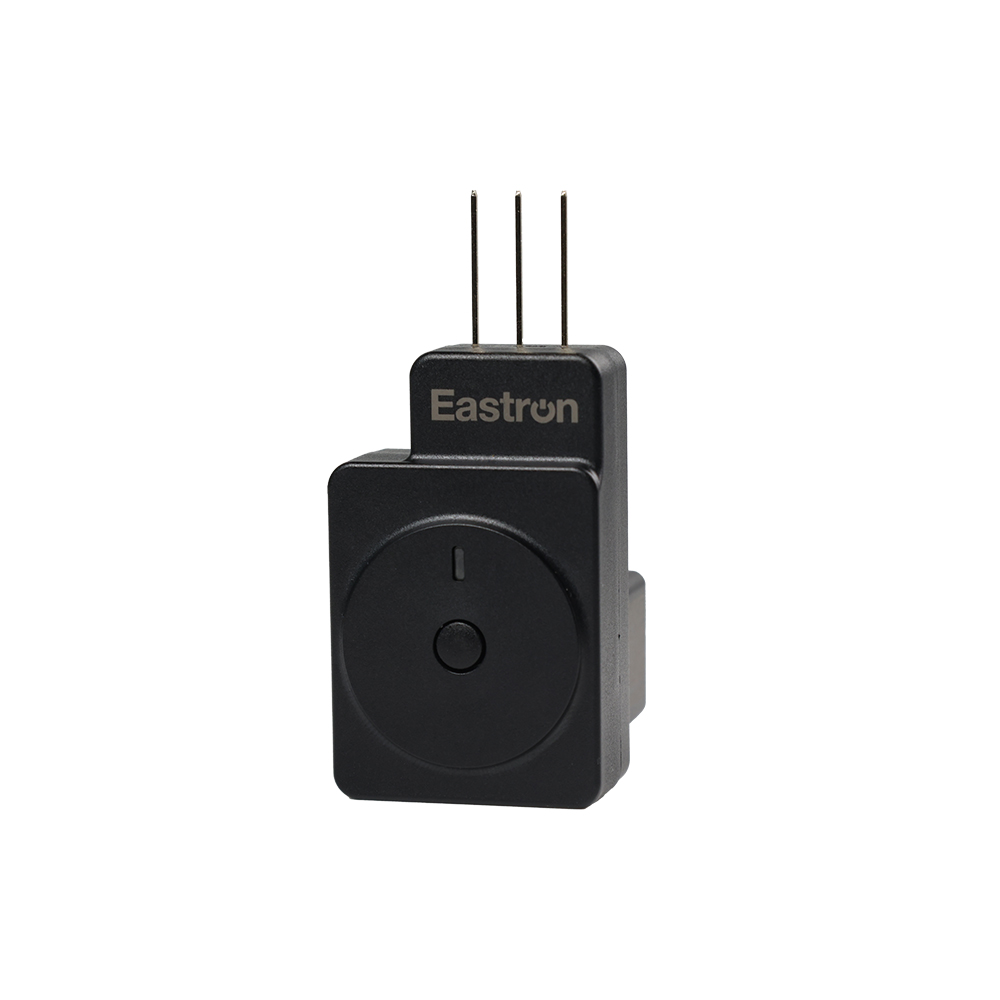

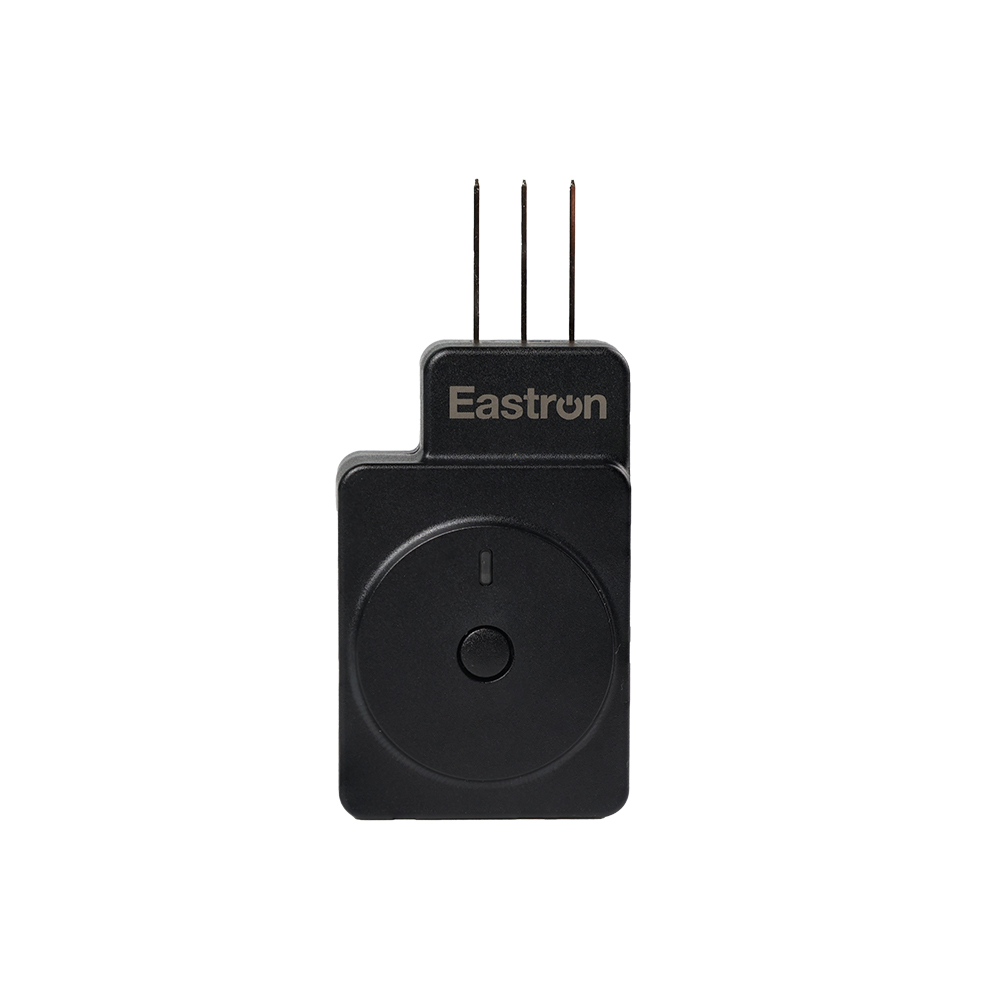

El colector TIC se monta directamente en el medidor Linky y se conecta a la interfaz TIC del medidor a través de tres terminales: I1 (común), I2 (datos) y A (suministro), de modo que extrae su propia energía y recopila datos. El Bridge adopta la apariencia de un enchufe inteligente estándar europeo y se conecta directamente a una toma de corriente de 230 V CA. Con antenas Sub-1G y Wi-Fi integradas, transfiere los datos en adelante.
| Coleccionista de TIC | |

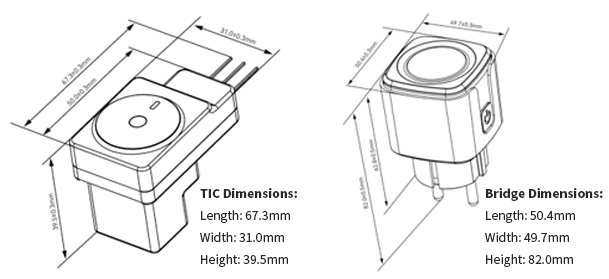

| Dimensiones (largo x ancho x alto) | 67,3 x 31 x 39,5 mm (incluida la longitud del pasador) |
| Peso neto | ≈30g |
| Fuente de alimentación | Autoalimentado desde el Linky Meter (terminales I1, A) |
| Temperatura de funcionamiento | -25°C ~ 70°C |
| Temperatura de almacenamiento | -40°C ~ 80°C |
| Protección de ingreso (IEC 60529) | IP20 (unidad completa) |
| Material del recinto | PC ABS ignífugo |
| Tipo de interfaz | I1 (Común), I2 (Datos), A (Suministro) |
| Conector de antena | Un conector de antena externo Sub-1G |
| Interfaz RS485 | uno |
| Interfaz | RS485 |
| Protocolo | Modbus RTU |
| Dirección de comunicación | 1 ~ 247 |
| Modo de transmisión | semidúplex |
| Distancia de transmisión | Máx. 1000m |
| Velocidad de transmisión | 4800/9600 (predeterminado)/19200/38400/115200bps |
| paridad | NINGUNO (predeterminado)/IMPAR/PAR |
| Bit de parada | 1/2 |
| Tiempo de respuesta | <100 ms |

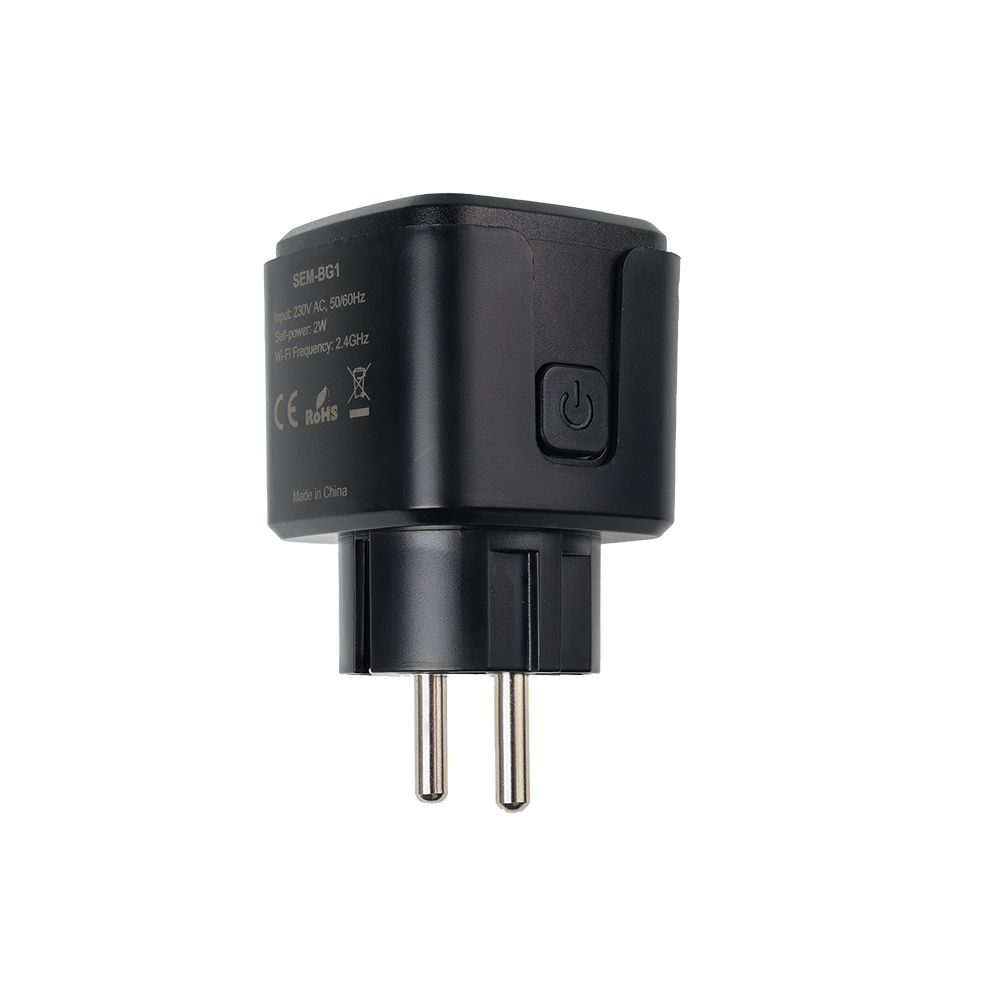

| puente | |
| Dimensiones (largo x ancho x alto) | 50,4x49,7x82mm |
| Peso neto | ≈70g |
| Fuente de alimentación | 230 VCA ±20% |
| Frecuencia | 50/60Hz |
| Consumo de energía | ≤ 2W |
| Temperatura de funcionamiento | -25°C ~ 70°C |
| Temperatura de almacenamiento | -40°C ~ 80°C |
| Protección de ingreso (IEC 60529) | IP20 (unidad completa) |
| Material del recinto | PC ABS ignífugo |
| Interfaz | Sub-1G |
| Comunicación de enlace descendente | Sub-1G (antena incorporada) |
| Comunicación de enlace ascendente | Wi-Fi (antena incorporada) |
| Distancia de comunicación Wi-Fi | ≤30m (área abierta) |
| Distancia de comunicación Sub-1G (área abierta) | ≤500 m en Área Abierta; hasta 4 pisos verticalmente |
| Protocolos de interfaz externa | HTTP / MQTT / Modbus TCP (códigos de función compatibles 04/03/16) |
| Método de aprovisionamiento | Aprovisionamiento de AP, aprovisionamiento de Bluetooth |
| generales | |
| Indicador | TIC: Uno de dos colores (Azul/Verde); Puente: uno de dos colores (azul/rojo) |
| Botón | uno Function Button Each |
| Tratamiento protector | Revestimiento conformado en componentes clave |
| Certificación | CE (ROJO/EMC/LVD), RoHS, Linky Ready |
