SDM120-M

Medidor de energía multifunción monofásico tipo carril Din medio para medición de carga EV

  • Multimedición: kWh,W, V, A, PF, Hz, dmd,etc.
  • Para pilas de carga de vehículos eléctricos de CA de 7 KW
  • Modbus de 2 salidas de pulso
  • Medición bidireccional
  • Máx. Carga directa de 45 A.
  • 1 Módulo 18mm Ancho
  • Aprobado por el medio
  • 1P2W

SDM120- M/MB/P

CONTADOR DE ENERGÍA MULTIFÁSICO MONOFÁSICO

El SDM120-M es un medidor de energía multifunción monofásico de tipo carril DIN MID para medición de carga de vehículos eléctricos.  Mide energía activa, energía reactiva, corriente, voltaje, potencia, factor de potencia, frecuencia, etc. Las unidades admiten máx. Conexión directa de 45A, ahorrando costes y evitando problemas para conectar CT externos. Se proporcionan dos salidas de pulso y 1 puerto de comunicación (Modbus) para monitoreo y configuración remotos.

Esta unidad es una de las opciones ideales para pilas de carga de vehículos eléctricos de CA de 7 kW.

Características eléctricas

Tipo de Medición

RMS en sistema de CA monofásico (1P N)

Precisión de medición

voltaje

±0,2%

Actual

±0,2%

Frecuencia

±0,05%

Factor de potencia

±0,005

potencia activa

±0,5 % (10 % lb~Imáx.)

Potencia reactiva

±2% (10%lb~lmáx.)

poder aparente

±0,5 % (10 % lb~lmáx.)

Energía Activa

Clase 0,5 IEC62053-21
Clase C EN50470-3:2022

Energía reactiva

Clase 2 IEC62053-23

Entrada y salida

Entrada

Actual

Corriente nominal (Ib/Iref)

5A

Corriente máxima (Imáx.)

45A

Corriente mínima (Imin.)

0.15A

Corriente inicial

20mA

voltaje

Tensión nominal (Un)

230V

voltaje Range

100~277 VCA

Salida

2 salidas de pulsos RS485 Modbus

Comunicaciones Modbus

Estándar de interfaz y protocolo

RS485 y MODBUS RTU

Dirección de comunicación

1~247

Distancia de transmisión

1000 m máximo

Velocidad de baudios

2400bps~38400bps

paridad

Ninguno (predeterminado), impar, par

Bits de parada

1 o 2

Bits de datos

8

Cableado y dimensiones [mm:]

Cableado y dimensiones [mm:]

Diagrama de cableado

Cableado y dimensiones [mm:]

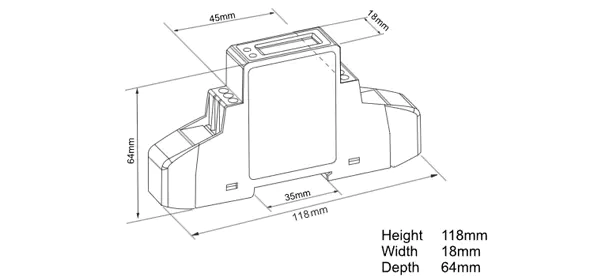

Dimensiones
