RS485 Modbus Din Rail Medidor de energía multifunción trifásico

  • RS485 Modbus Din Rail Medidor de energía multifunción trifásico
  • RS485 Modbus Din Rail Medidor de energía multifunción trifásico
  • RS485 Modbus Din Rail Medidor de energía multifunción trifásico
  • RS485 Modbus Din Rail Medidor de energía multifunción trifásico
  • RS485 Modbus Din Rail Medidor de energía multifunción trifásico
  • RS485 Modbus Din Rail Medidor de energía multifunción trifásico

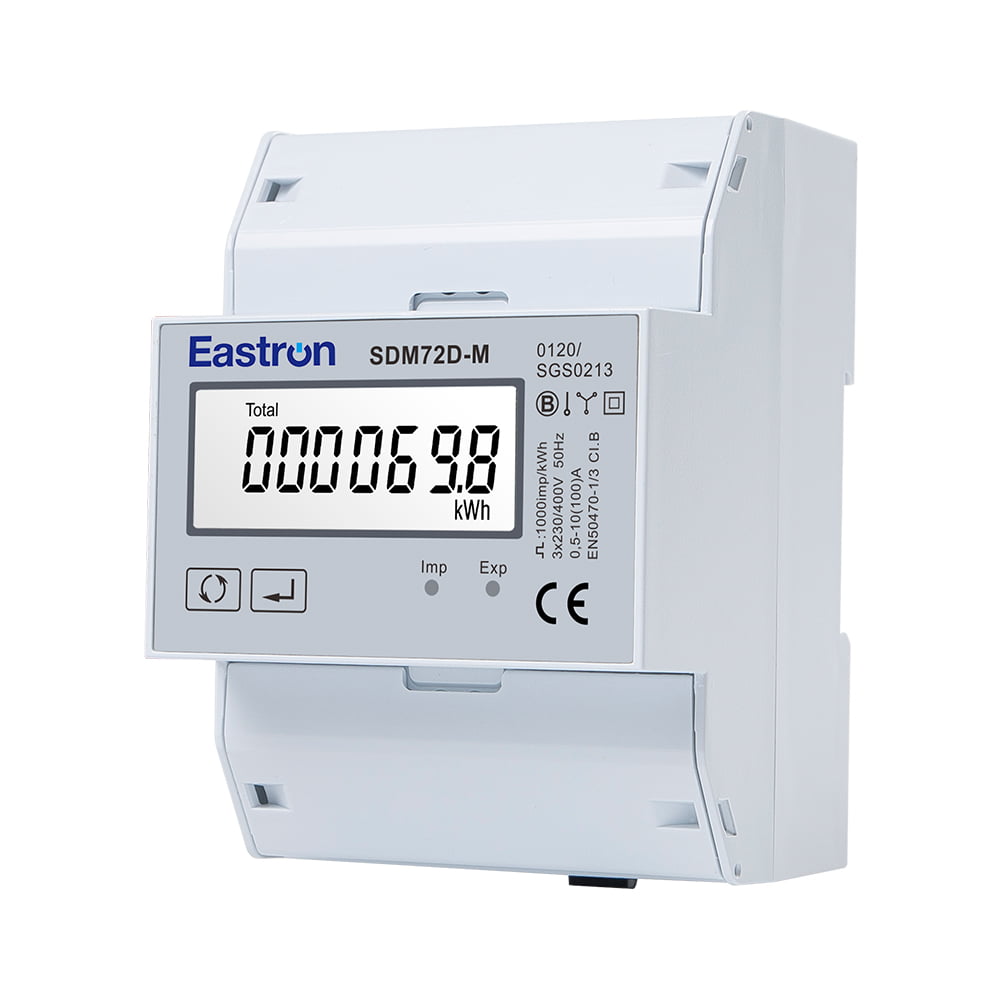

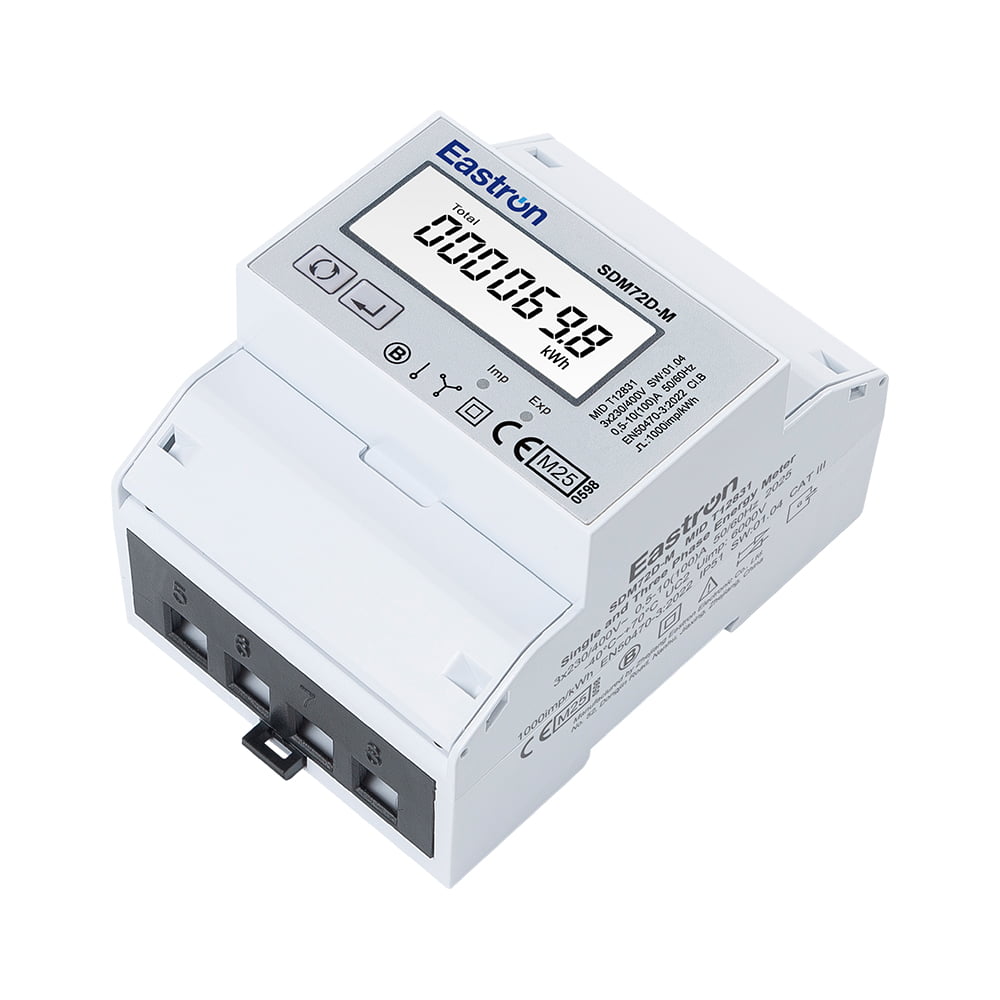

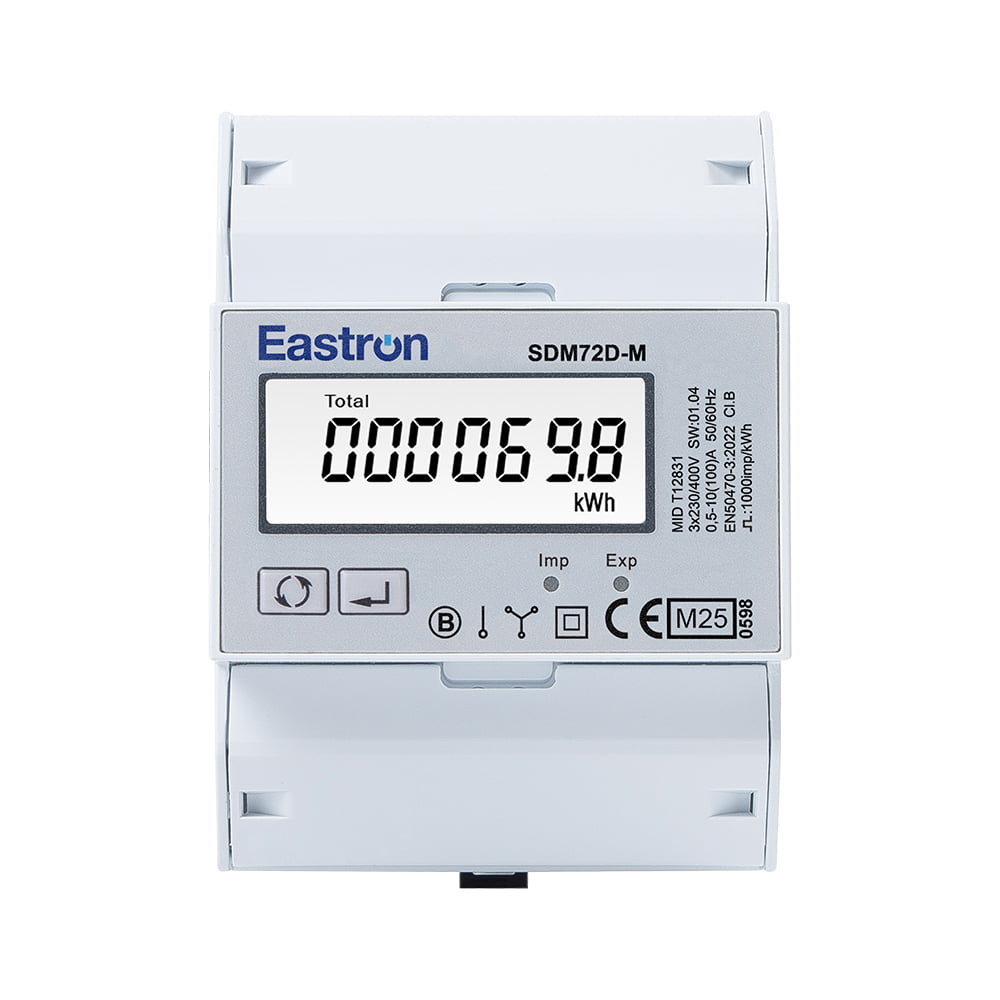

SDM72D-M-2

RS485 Modbus Din Rail Medidor de energía multifunción trifásico

  • Max. Carga directa de 100 A
  • 4 módulo de ancho
  • Multi-medición: KWH, Kvarh, W, Var, PF, Hz, etc.
  • Medición bidireccional
  • Energía reiniciable
  • RS485 Salida de pulso Modbus

SDM72D-M-2

Medidor de energía trifásico

SDM72D-M-2 es RS485 Modbus DIN Rail Rail trifásico Medidor de energía multifunción.

La unidad mide y muestra voltaje, corriente, frecuencia, factor de potencia, potencia activa, potencia reactiva, energía activa y energía reactiva, etc. Se proporciona una energía parcial reiniciable, por lo que el usuario puede verificar fácilmente la energía activa importada y la energía activa exportada durante un cierto período.

Características eléctricas

Tipo de medición

RMS en el sistema de CA trifásico (3P4W)

Precisión de la medición

Fuerza

1% del rango máximo

Energía activa

IEC 62053-21 Clase 1.0 /EN50470-1 /3 Clase B

Energía reactiva

IEC62053-23 Clase 2

Frecuencia

0.2% de la frecuencia media

Actual

0.5% del rango máximo

Voltaje

0.5% del rango máximo

Factor de potencia

1% de la unidad (0.01)

Entrada y salida

Entrada

Tipo de CT

CT primario

1-9999a

CT secundario

1a/5a

Mínimo corriente

0.25a

Corriente inicial

10 mA

Tipo directo

Corriente nominal

10A

Corriente máxima

100A

Mínimo corriente

0.5a

Corriente inicial

40mera

Sdm72d-m

2 salida de pulso rs485 modbus

SDM72CT-M

2 salida de pulso rs485 modbus

Comunicaciones de Modbus

Estándar y protocolo de interfaz

RS485 y Modbus RTU

Dirección de comunicación

1 ~ 247

Distancia de transmisión

1000m máximo

Velocidad de transmisión

1200bps ~ 9600bps

Paridad

Ninguno (predeterminado), impar, par

Parada

1 o 2

Cableado y dimensiones [mm:]

Cableado y dimensión [mm:]

Diagrama de cableado

Cableado y dimensión [mm:]

Dimensiones
