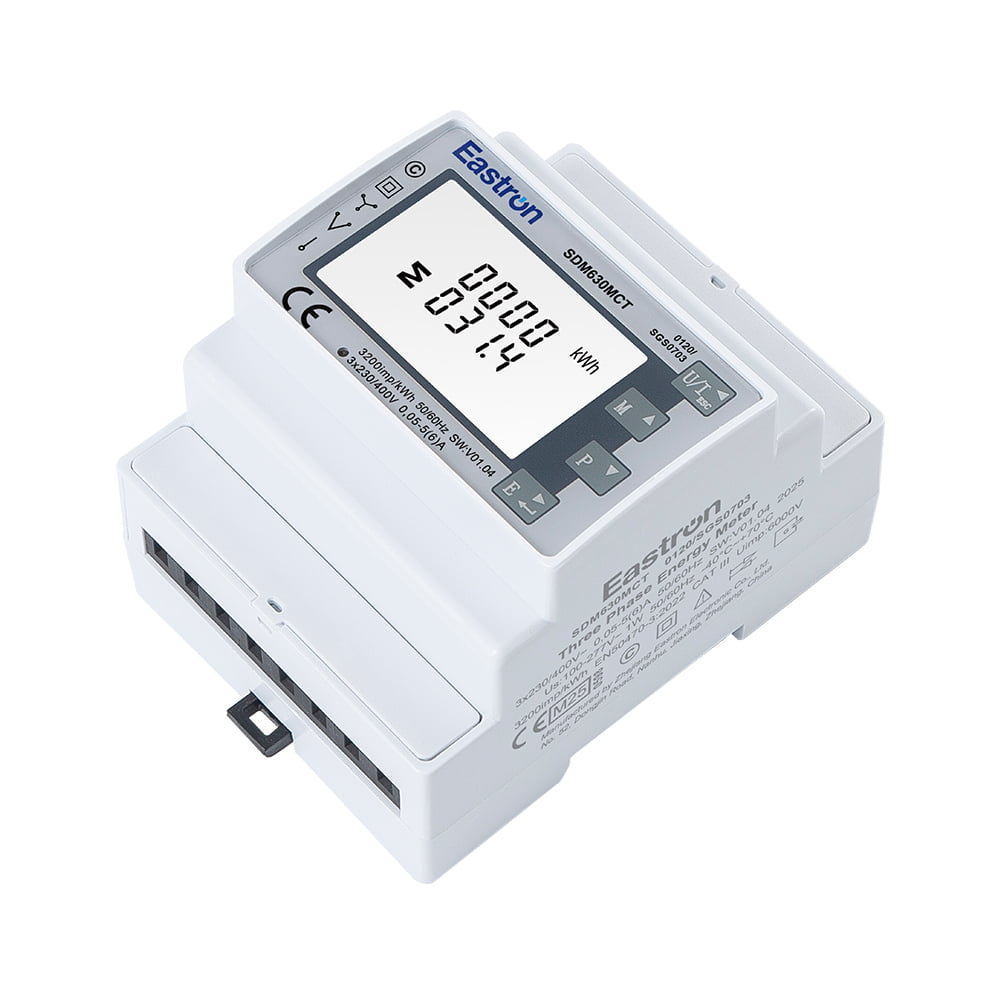

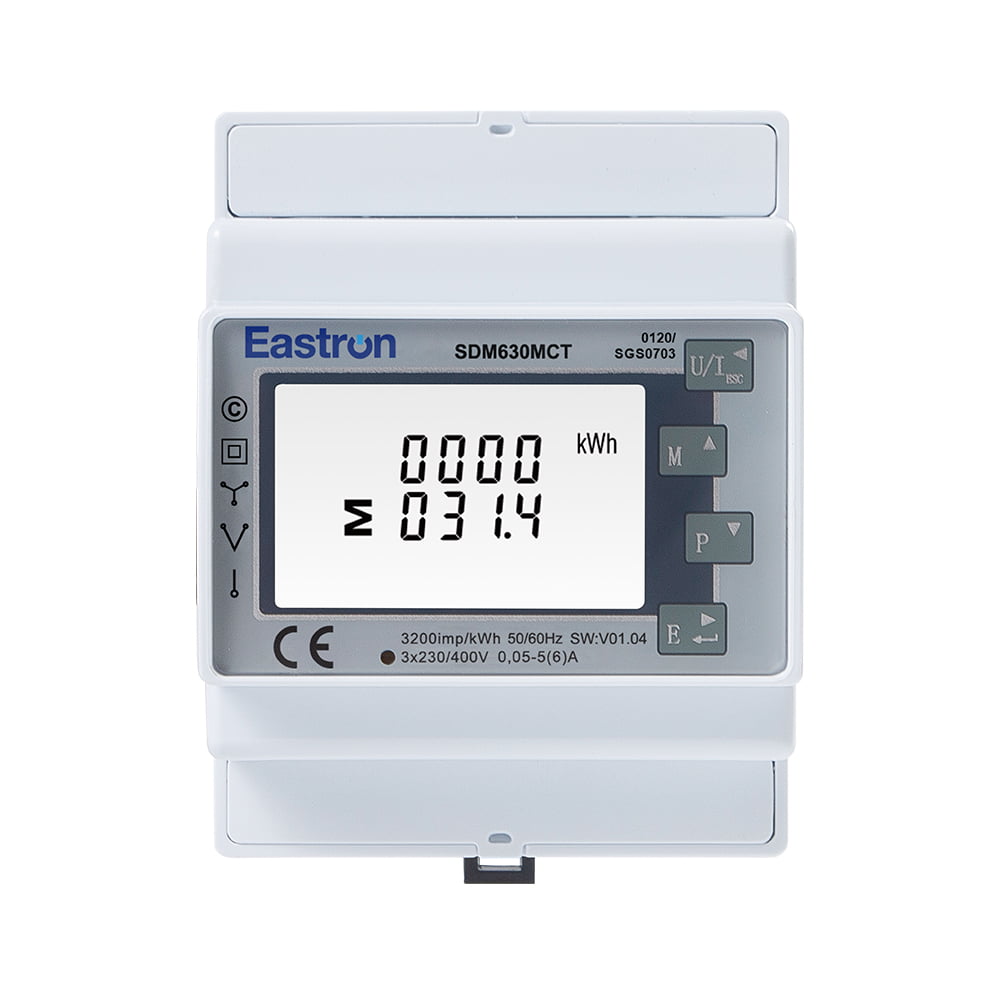

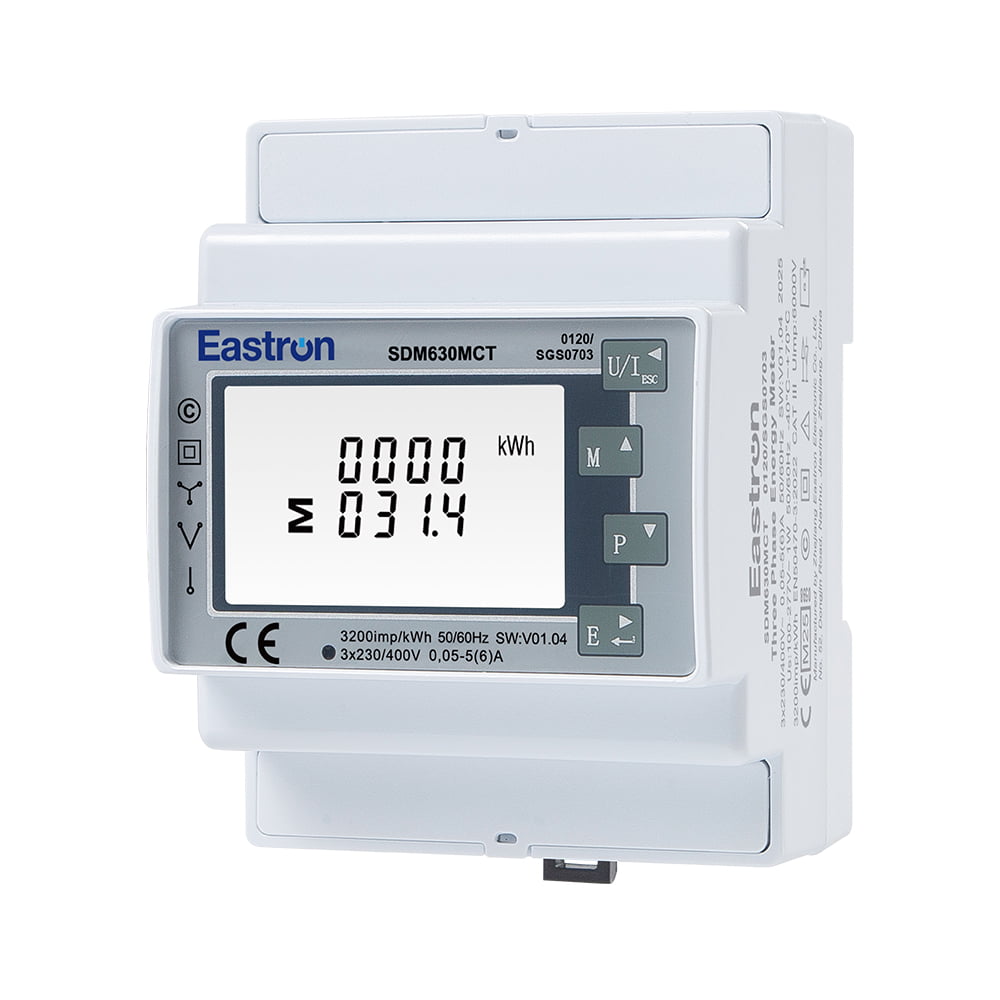

El SDM630MCT es un medidor de energía multifunción trifásico de carril Din operado por Modbus CT RS485. Adecuado para medir y monitorear el consumo de energía y muchos otros parámetros eléctricos. La unidad funciona con CT de 1/5 A y requiere una fuente de alimentación auxiliar (CA o CC) para alimentar el medidor. La interfaz incorporada proporciona salidas de pulso y RS485. El tipo de comunicación es RS485 Modbus RTU.
Su buen rendimiento y multifunción lo hicieron ampliamente utilizado en aplicaciones como medición de cargadores de vehículos eléctricos, sistemas solares fotovoltaicos, sistemas de almacenamiento de energía, edificios inteligentes y otras zonas residenciales, industriales y comerciales.
Se ha evaluado y certificado que el SDM630MCT V2 cumple con los requisitos de la Directiva de la UE 2014/32/UE. El número de seguimiento del instrumento es 0120/SGS0703. Este medidor también está listado en ETL por intertek.
| Características eléctricas | ||
| Tipo de Medición | RMS incluidos armónicos en un sistema de CA trifásico (3P, 3P N) | |
| Precisión de medición | Fuerza | 0,5% del rango máximo |
| Energía Activa | IEC 62053-22 Clase 0.5S, IEC 62053-21 Clase 1.0 EN50470-1/3 Clase B y C | |
| Energía reactiva | IEC62053-23 Clase 2 | |
| Frecuencia | 0,2% de frecuencia media | |
| Actual | 0,5% del rango máximo | |
| Voltaje | 0,5% del rango máximo | |
| Factor de potencia | 1% de la unidad (0,01) | |
| Entrada y salida | |||
| Aporte | Actual
| TC secundaria | 1A/5A |
| TC primaria | 1-9999A | ||
| Corriente mínima | 0.25A | ||
| Corriente inicial | 20mA | ||
| Voltaje | Tensión nominal (Un) | 230V LN / 120V LN | |
| Voltaje operativo | 80%~120% de la ONU | ||
| Producción | SDM630MCT/MT | 2 salidas de pulsos RS485 Modbus | |
| SDM630MCT-2T/ SDM630MCT-Mbus-2T | 2 Salidas de Pulsos RS485 Modbus 2T (Fuente de Alimentación Dual) | ||
| SDM630MCT-Mbus | 2 Salidas de Pulsos M-bus EN13757 | ||
| SDM630MCT-LoRa | 2 salidas de pulsos LoraWAN | ||
| Comunicaciones Modbus RS485 | |
| Dirección de comunicación | 1~247 |
| Distancia de transmisión | 1000 m máximo |
| Velocidad de transmisión | 1200bps~38400bps |
| Paridad | Ninguno (predeterminado), impar, par |
| Bits de parada | 1 o 2 |
| Tiempo de respuesta | <100 ms |
| Comunicaciones M-Bus EN13757-3 | |
| Dirección de comunicación | 1~250 |
| Distancia de transmisión | 1000 m máximo |
| Velocidad de baudios | 300bps~9600bps |
| Paridad | Ninguno (predeterminado), impar, par |
| Bits de parada | 1 o 2 |
| Comunicaciones LoRaWAN | |
| Frecuencia de comunicación | EU868/AS923/AU915/US915, etc. |
