Medidor de energía multifunción trifásico, carril Din, Modbus, RS485, multitarifa

  • Medidor de energía multifunción trifásico, carril Din, Modbus, RS485, multitarifa
  • Medidor de energía multifunción trifásico, carril Din, Modbus, RS485, multitarifa
  • Medidor de energía multifunción trifásico, carril Din, Modbus, RS485, multitarifa
  • Medidor de energía multifunción trifásico, carril Din, Modbus, RS485, multitarifa
  • Medidor de energía multifunción trifásico, carril Din, Modbus, RS485, multitarifa
  • Medidor de energía multifunción trifásico, carril Din, Modbus, RS485, multitarifa

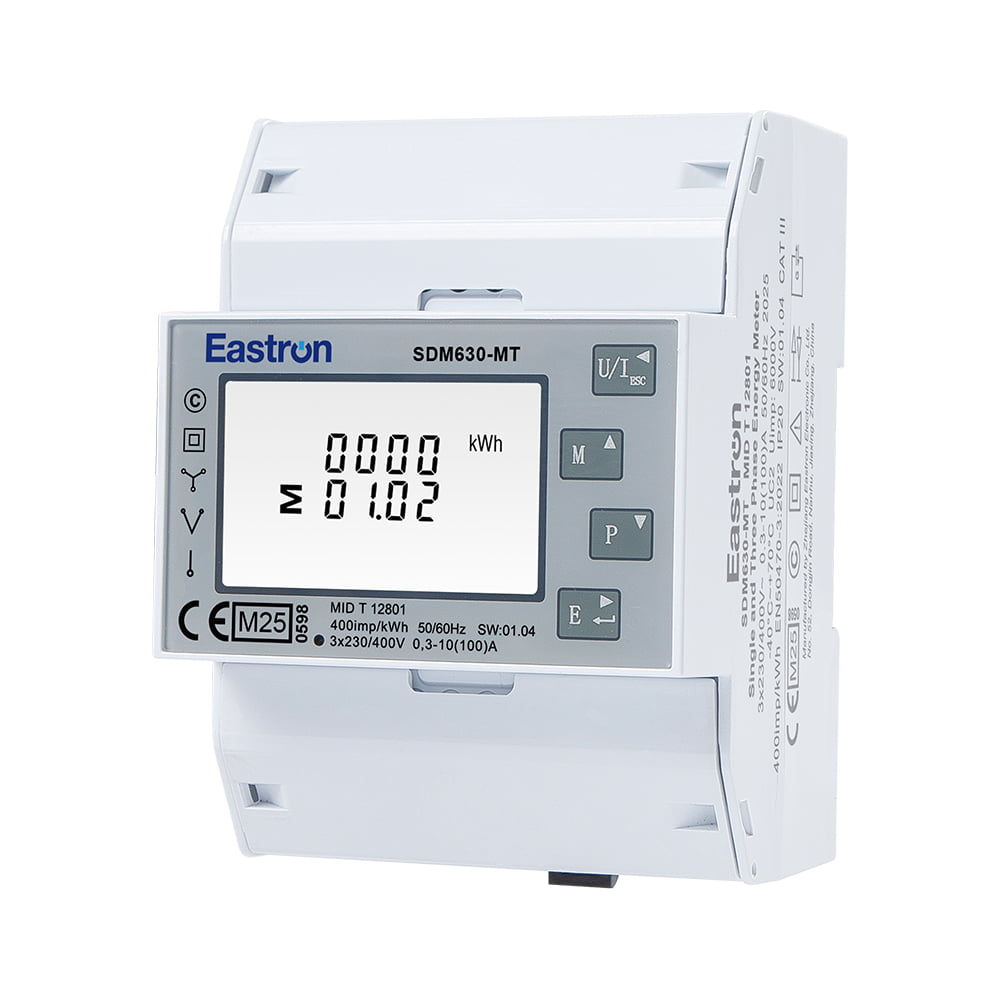

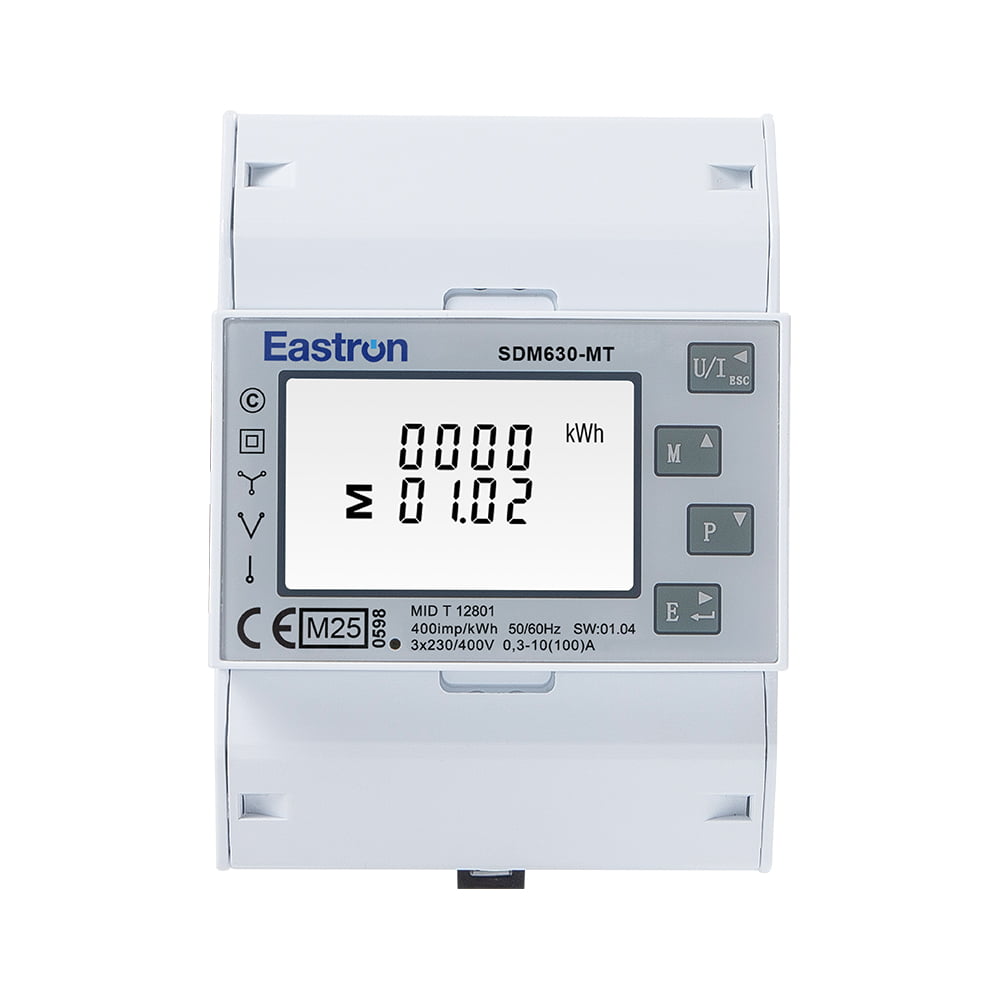

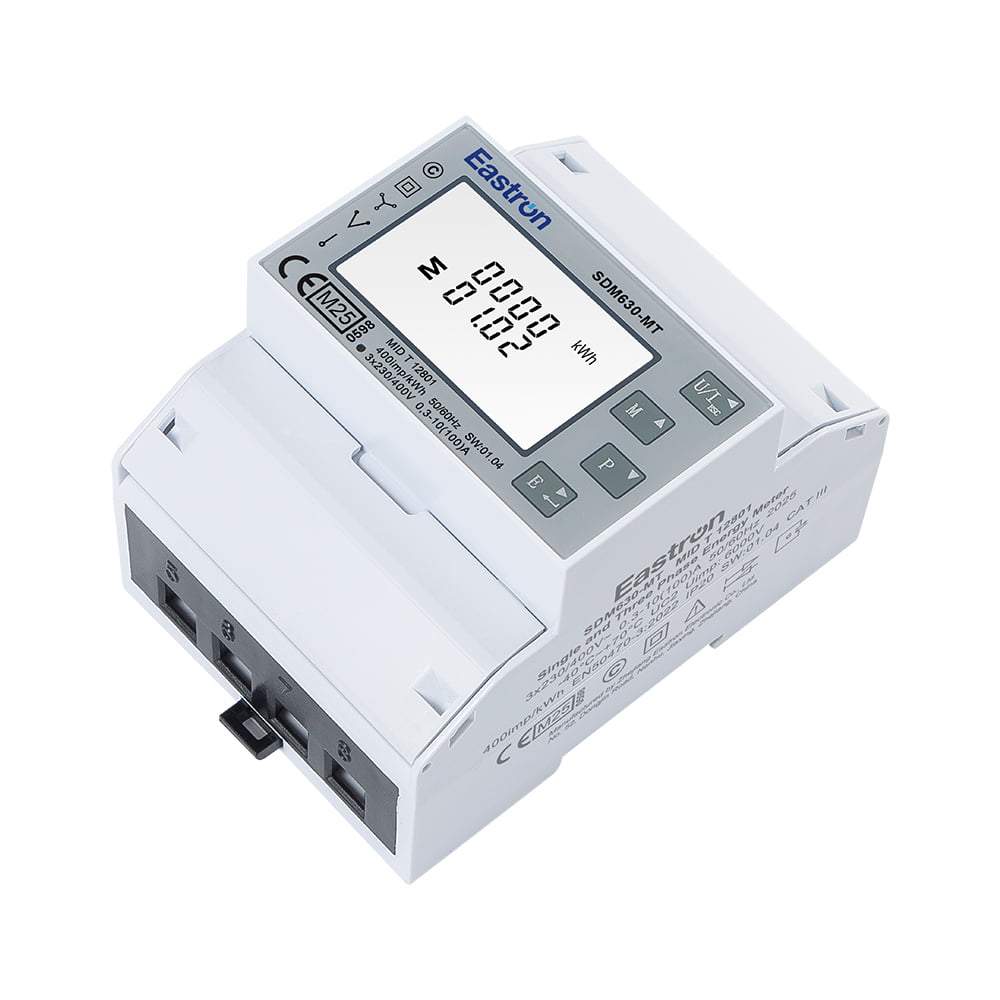

SDM630-MT

Medidor de energía multifunción trifásico, carril Din, Modbus, RS485, multitarifa

  • Máx. Carga directa de 100 A.
  • Trabajar con 3P4W/3P3W/1P2W
  • 4 Módulos de 72mm de ancho
  • Multimedición: kWh,kVarh,W,Var,VA,PF,Hz,dmd,V,
  • Medición bidireccional
  • 2 salidas de pulso
  • Modbus RS485
  • Multitarifas disponibles (RTC)
El SDM630-MT es un medidor de energía multifunción trifásico de carril DIN Modbus RS485 de tarifa múltiple.
La función multitarifa se utiliza mucho para medir la energía consumida en diferentes zonas horarias. Admite un máximo de 4 tarifas y 10 segmentos de tiempo, las tarifas y los segmentos se pueden configurar mediante comunicación RS485. El equipo mide y muestra las características de suministros 1p2w, 3p3w y 3p4w, incluyendo voltaje, frecuencia, corriente, potencia, energía activa y reactiva, importadas o exportadas. La energía se mide en términos de kWh, kVArh.
Se ha evaluado y certificado que el medidor cumple con los requisitos de la Directiva de la UE 2014/32/UE. El número de seguimiento del instrumento es 0120/0151..

Características eléctricas

Tipo de Medición

RMS incluidos armónicos en un sistema de CA trifásico (3P, 3P N)

Precisión de medición

Fuerza

0,5% del rango máximo

Energía Activa

IEC 62053-21 Clase 1.0

EN50470-1/3 Clase B

Energía reactiva

IEC62053-23 Clase 2

Frecuencia

0,2% de frecuencia media

Actual

0,5% del rango máximo

Voltaje

0,5% del rango máximo

Factor de potencia

1% de la unidad (0,01)

Entrada y salida

Aporte

Actual

Corriente nominal (Ib/Iref)

10A

Corriente máxima (Imáx.)

100A

Corriente mínima (Imin.)

0.5A

Corriente inicial

40mA

Voltaje

Tensión nominal (Un)

230V LN / 120V LN

Voltaje operativo

80%~120% de la ONU

Producción

SDM630-Pulso

2 salidas de pulsos para imp/exp. energía

SDM630-Modbus/MT

2 salidas de pulsos RS485 Modbus

SDM630-Mbus

2 Salidas de Pulsos M-bus EN13757

SDM630-2T

2 Salidas de Pulsos RS485 Modbus 2 Tarifas (Doble Fuente de Alimentación)

SDM630-Mbus-2T

2 Salidas de Pulsos M-bus EN13757 2 Tarifas (Doble Fuente de Alimentación)

SDM630M-DI

2 Salidas de Pulsos RS485 Modbus Entrada Digital

SDM630-TCP

Ethernet Modbus TCP

Comunicaciones Modbus RS485

Dirección de comunicación

1~247

Distancia de transmisión

1000 m máximo

Velocidad de transmisión

1200bps~38400bps

Paridad

Ninguno (predeterminado), impar, par

Bits de parada

1 o 2

Tiempo de respuesta

<100 ms

Comunicaciones M-Bus EN13757-3

Dirección de comunicación

1~250

Distancia de transmisión

1000 m máximo

Velocidad de baudios

300bps~9600bps

Paridad

Ninguno (predeterminado), impar, par

Bits de parada

1 o 2

Cableado y dimensiones [mm:]

Cableado y dimensiones [mm:]

Diagrama de cableado

Cableado y dimensiones [mm:]

Dimensiones
