Medidor de energía multifunción trifásico Modbus TCP Din Rail

  • Medidor de energía multifunción trifásico Modbus TCP Din Rail
  • Medidor de energía multifunción trifásico Modbus TCP Din Rail
  • Medidor de energía multifunción trifásico Modbus TCP Din Rail
  • Medidor de energía multifunción trifásico Modbus TCP Din Rail
  • Medidor de energía multifunción trifásico Modbus TCP Din Rail
  • Medidor de energía multifunción trifásico Modbus TCP Din Rail

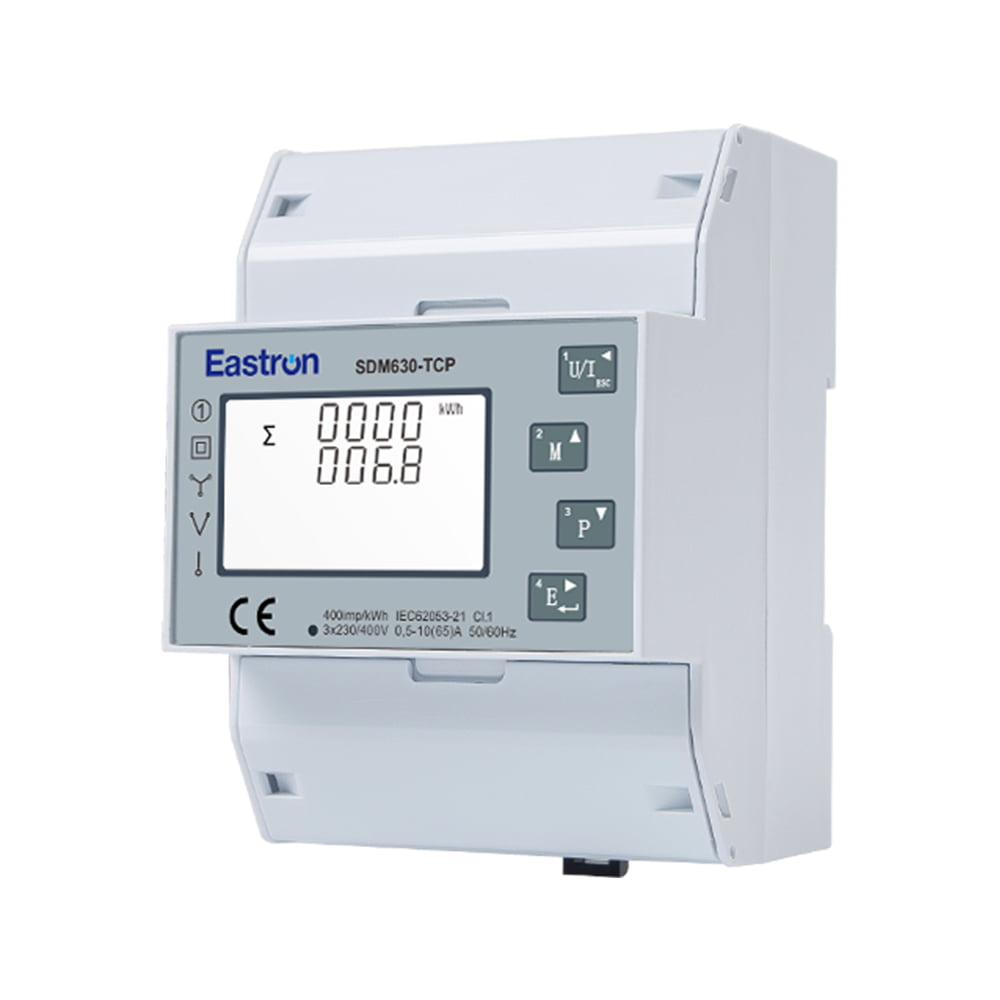

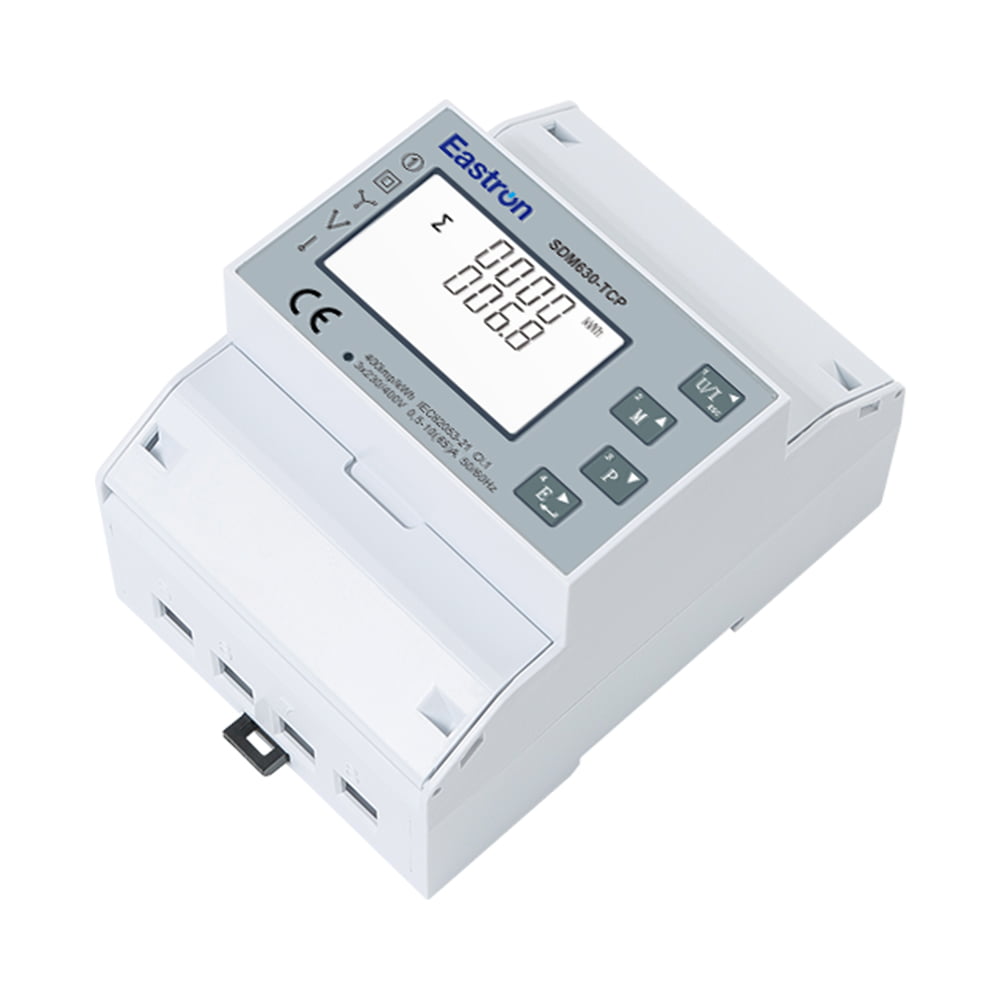

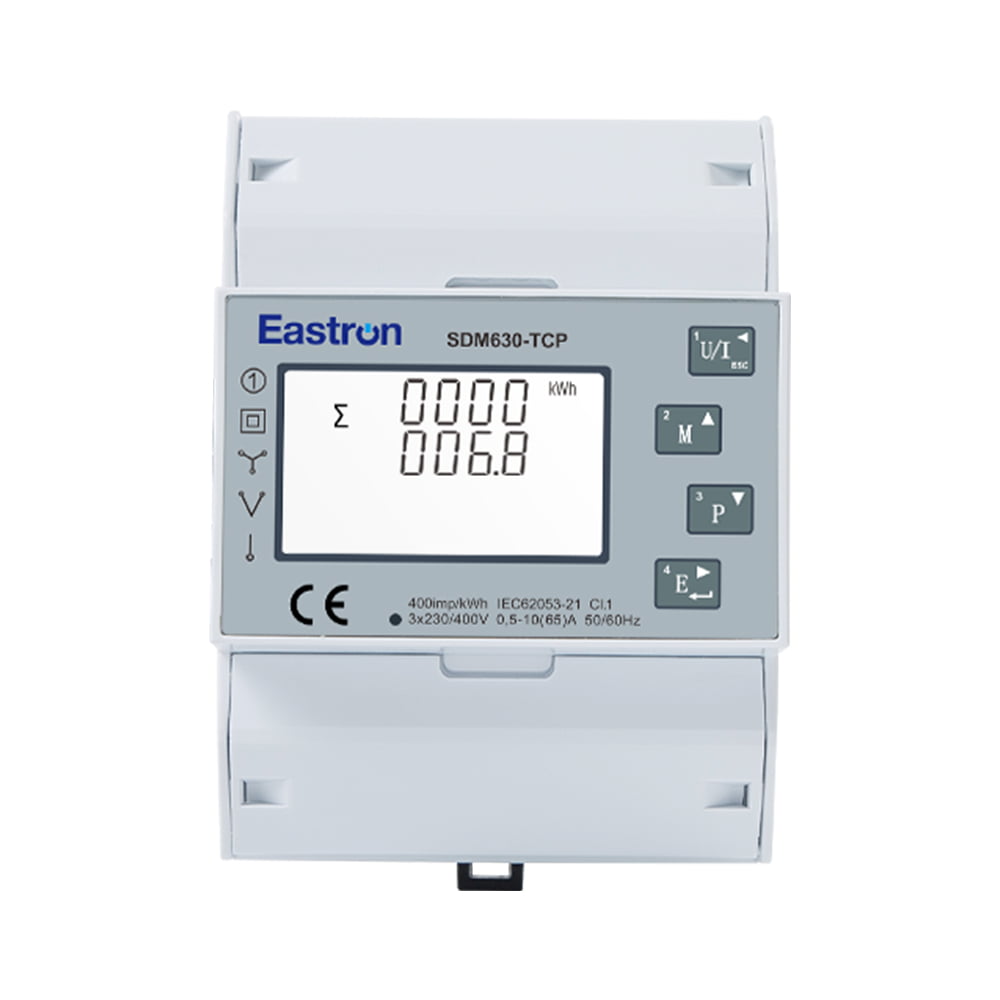

SDM630-TCP

Medidor de energía multifunción trifásico Modbus TCP Din Rail

  • Carga directa máx.100 A
  • Trabajar con 3P4W/3P3W/1P2W
  • 4 Módulos de 72mm de ancho
  • Multimedición: kWh,kVarh,W,Var,VA,PF,Hz,dmd,V,
  • Medición bidireccional
  • Comunicación Ethernet TCP
SDM630-TCP es un medidor de energía multifunción trifásico Modbus TCP de carril DIN.
El medidor puede funcionar con red eléctrica de 1p2w, 3p3w, 3p4w. Proporciona todos los parámetros eléctricos importantes: voltaje, corriente, potencia, PF, THD, frecuencia, demanda, energía, etc.
El medidor admite una conexión directa máxima de 100 A, lo que ahorra costos y evita los problemas de conectar CT externos, lo que brinda a la unidad una operación fácil y rentable. El medidor SDM630-TCP está equipado con un puerto de comunicación Ethernet y se adopta el protocolo MODBUS-TCP para lectura y programación remotas.

Características eléctricas

Tipo de Medición

RMS incluidos armónicos en un sistema de CA trifásico (3P, 3P N)

Precisión de medición

Fuerza

0,5% del rango máximo

Energía Activa

IEC 62053-21 Clase 1.0

EN50470-1/3 Clase B

Energía reactiva

IEC62053-23 Clase 2

Frecuencia

0,2% de frecuencia media

Actual

0,5% del rango máximo

Voltaje

0,5% del rango máximo

Factor de potencia

1% de la unidad (0,01)

Entrada y salida

Aporte

Actual

Corriente nominal (Ib/Iref)

10A

Corriente máxima (Imáx.)

100A

Corriente mínima (Imin.)

0.5A

Corriente inicial

40mA

Voltaje

Tensión nominal (Un)

230V LN / 120V LN

Voltaje operativo

80%~120% de la ONU

Producción

SDM630-Pulso

2 salidas de pulsos para imp/exp. energía

SDM630-Modbus/MT

2 salidas de pulsos RS485 Modbus

SDM630-Mbus

2 Salidas de Pulsos M-bus EN13757

SDM630-2T

2 Salidas de Pulsos RS485 Modbus 2 Tarifas (Doble Fuente de Alimentación)

SDM630-Mbus-2T

2 Salidas de Pulsos M-bus EN13757 2 Tarifas (Doble Fuente de Alimentación)

SDM630M-DI

2 Salidas de Pulsos RS485 Modbus Entrada Digital

SDM630-TCP

Ethernet Modbus TCP

Comunicaciones Modbus RS485

Dirección de comunicación

1~247

Distancia de transmisión

1000 m máximo

Velocidad de transmisión

1200bps~38400bps

Paridad

Ninguno (predeterminado), impar, par

Bits de parada

1 o 2

Tiempo de respuesta

<100 ms

Comunicaciones M-Bus EN13757-3

Dirección de comunicación

1~250

Distancia de transmisión

1000 m máximo

Velocidad de baudios

300bps~9600bps

Paridad

Ninguno (predeterminado), impar, par

Bits de parada

1 o 2

Cableado y dimensiones [mm:]

Cableado y dimensiones [mm:]

Diagrama de cableado

Cableado y dimensiones [mm:]

Dimensiones
