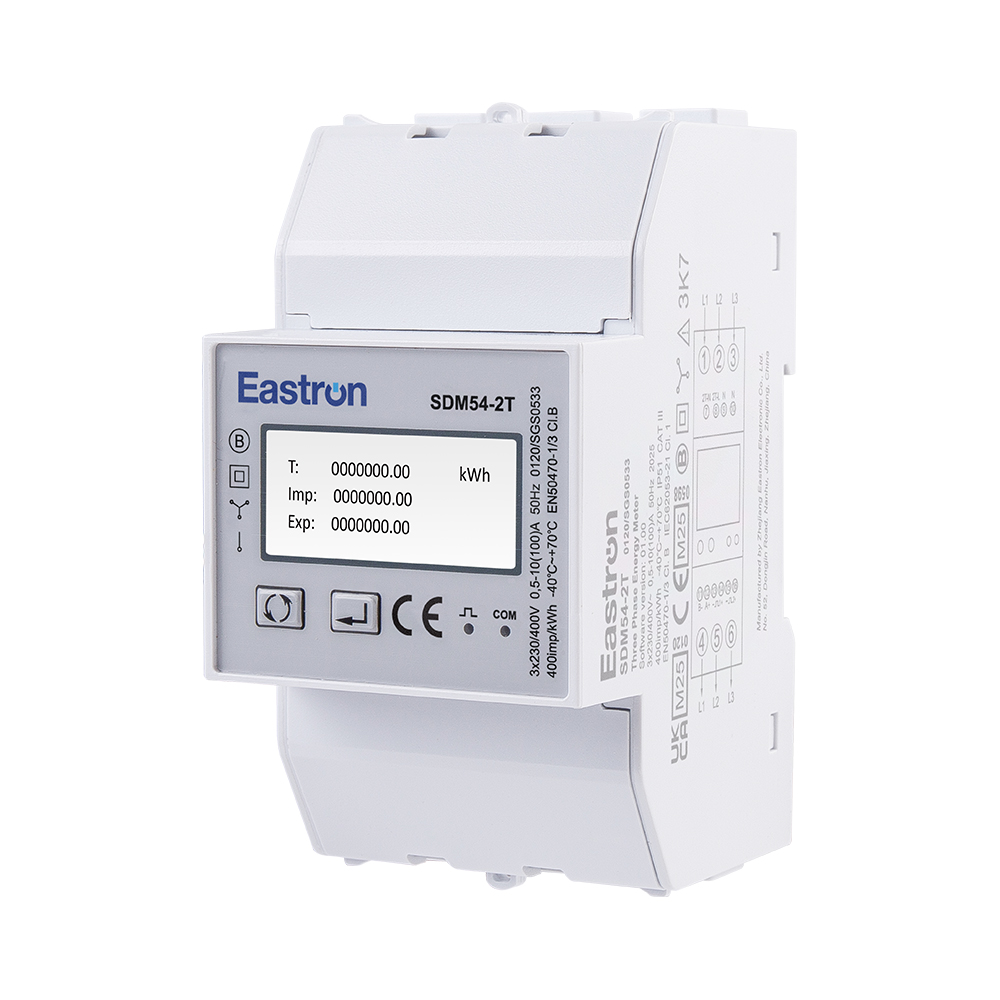

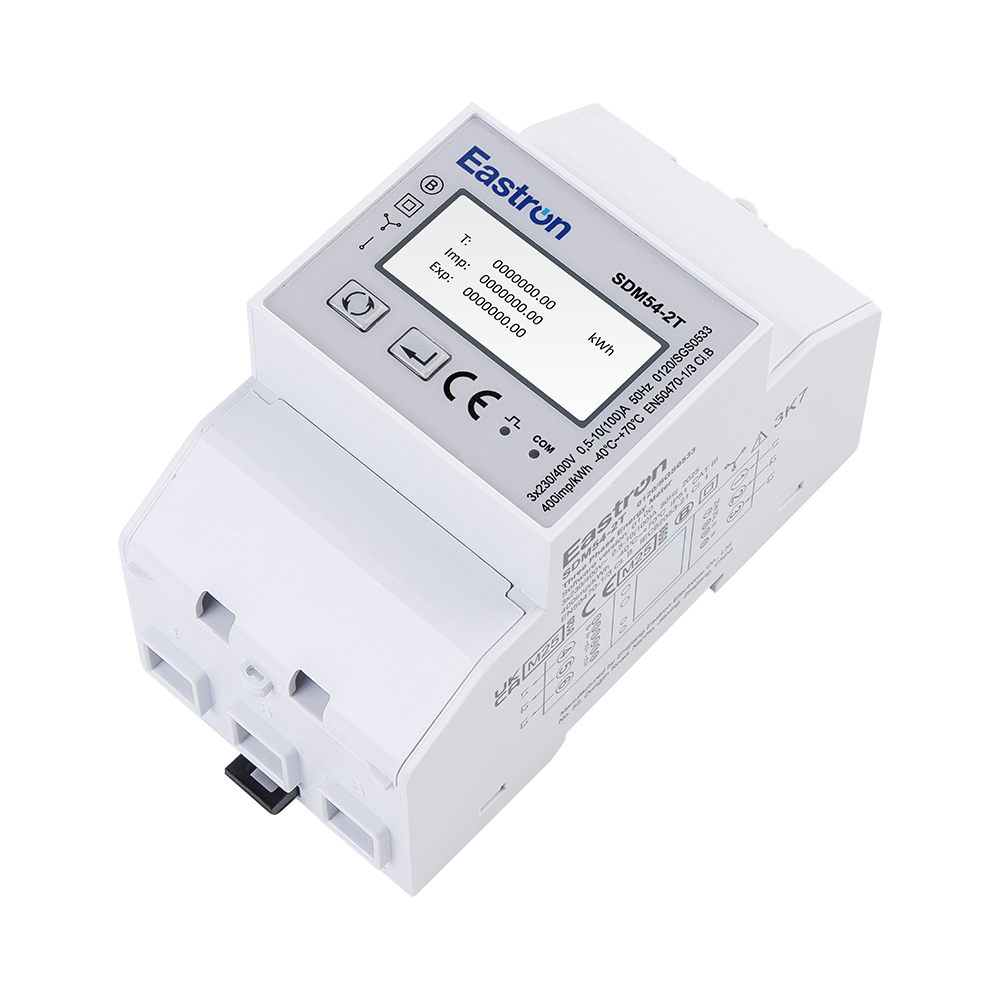

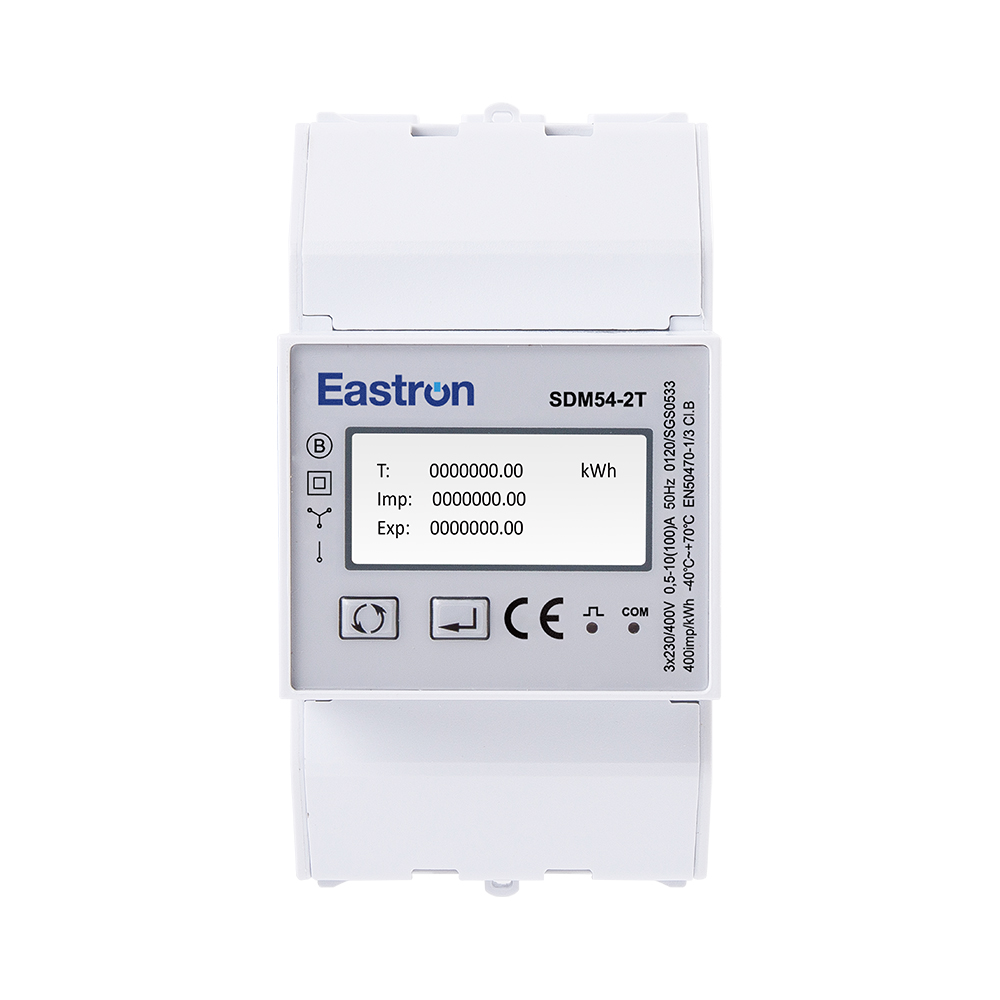

El SDM54 es un medidor de energía multifunción trifásico de carril DIN RS485 de tarifa dual de 3 módulos con pantalla LCD retroiluminada. Reemplaza 2 medidores de energía que registran datos de dos fuentes de energía diferentes. Proporciona dos contadores que muestran el consumo de energía en el tablero público de electricidad (EB) y el generador diésel (DG). El medidor mide todos los parámetros eléctricos importantes, incluida la energía activa, la energía reactiva, la corriente, el voltaje, la potencia, el factor de potencia, la frecuencia, etc. Las unidades admiten máx. Conexión directa de 100A, ahorrando costes y evitando problemas para conectar CT externos. Se proporcionan dos salidas de pulso y 1 puerto de comunicación (RS485 Modbus/DLT645) para monitoreo y configuración remotos, adecuados para monitorear el consumo de energía en aplicaciones residenciales, solares fotovoltaicas, sistemas de carga de vehículos eléctricos, industriales y de servicios públicos.
| Características eléctricas | ||
| Tipo de Medición | RMS incluidos armónicos en un sistema de CA trifásico (3P, 3P N) | |
| Precisión de medición | Fuerza | 1% del rango máximo |
| Energía Activa | IEC 62053-21 Clase 1.0 EN50470-1/3 Clase B | |
| Energía reactiva | IEC62053-23 Clase 2 | |
| Frecuencia | 0,2% de frecuencia media | |
| Actual | 0,5% del rango máximo | |
| Voltaje | 0,5% del rango máximo | |
| Factor de potencia | 1% de la unidad (0,01) | |
| Entrada y salida | ||
| Corriente de entrada | Corriente nominal | 10A |
| Corriente máxima | 100A | |
| Corriente mínima | 0.5A | |
| Corriente inicial | 40mA | |
| Producción | SDM54-M | 2 salidas de pulsos RS485 Modbus |
| SDM54-MB | Mbus de 2 salidas de impulsos | |
| SDM54-2T | 2 Salidas de Pulsos RS485 Modbus 2 Tarifas (Fuente de Alimentación Dual) | |
| Comunicaciones Modbus RS485 | |
| Dirección de comunicación | 1~247 |
| Distancia de transmisión | 1000 m máximo |
| Velocidad de baudios | 2400bps~38400bps |
| Paridad | Ninguno (predeterminado), impar, par |
| Bits de parada | 1 o 2 |
| Comunicaciones M-Bus EN13757-3 | |
| Dirección de comunicación | 1~250 |
| Distancia de transmisión | 1000 m máximo |
| Velocidad de transmisión | 300bps~9600bps |
| Paridad | Ninguno, impar, par (predeterminado) |
| Bits de parada | 1 o 2 |
