Medidor de energía trifásico RS485 Modbus Din Rail MID

  • Medidor de energía trifásico RS485 Modbus Din Rail MID
  • Medidor de energía trifásico RS485 Modbus Din Rail MID
  • Medidor de energía trifásico RS485 Modbus Din Rail MID
  • Medidor de energía trifásico RS485 Modbus Din Rail MID
  • Medidor de energía trifásico RS485 Modbus Din Rail MID
  • Medidor de energía trifásico RS485 Modbus Din Rail MID

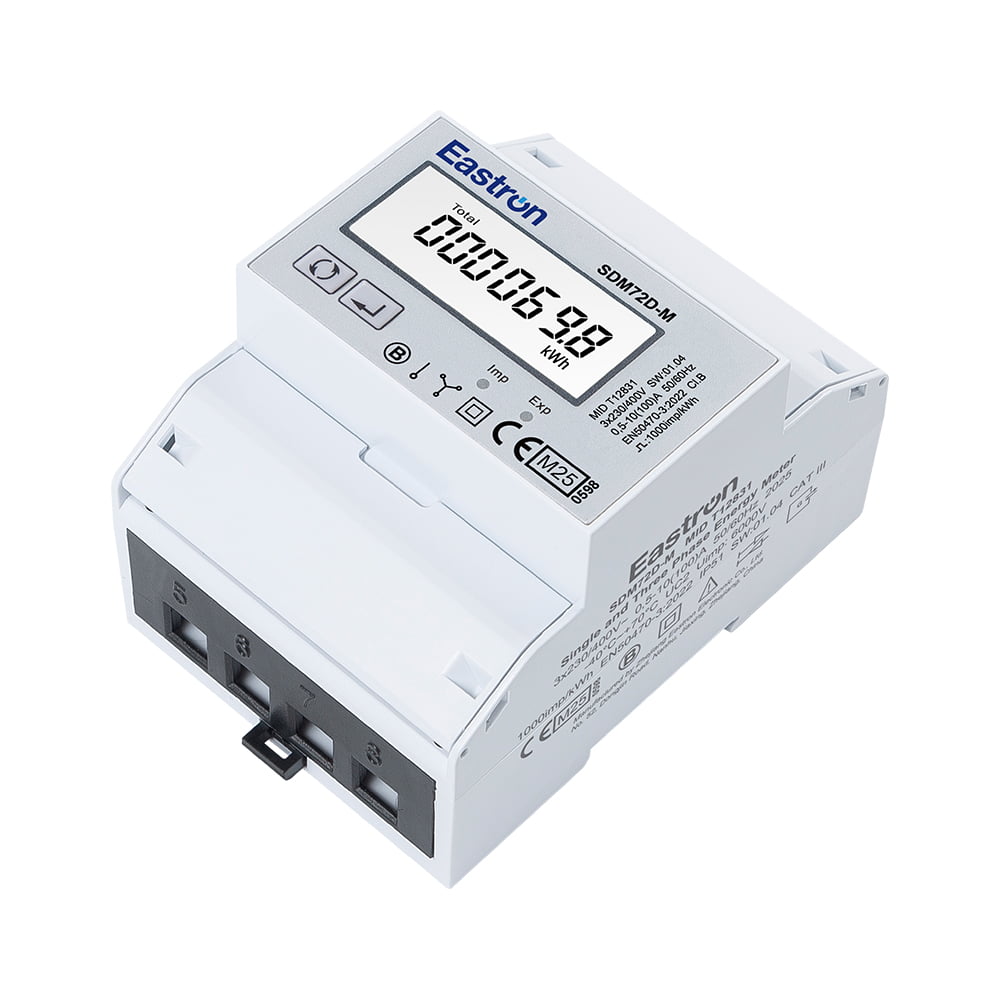

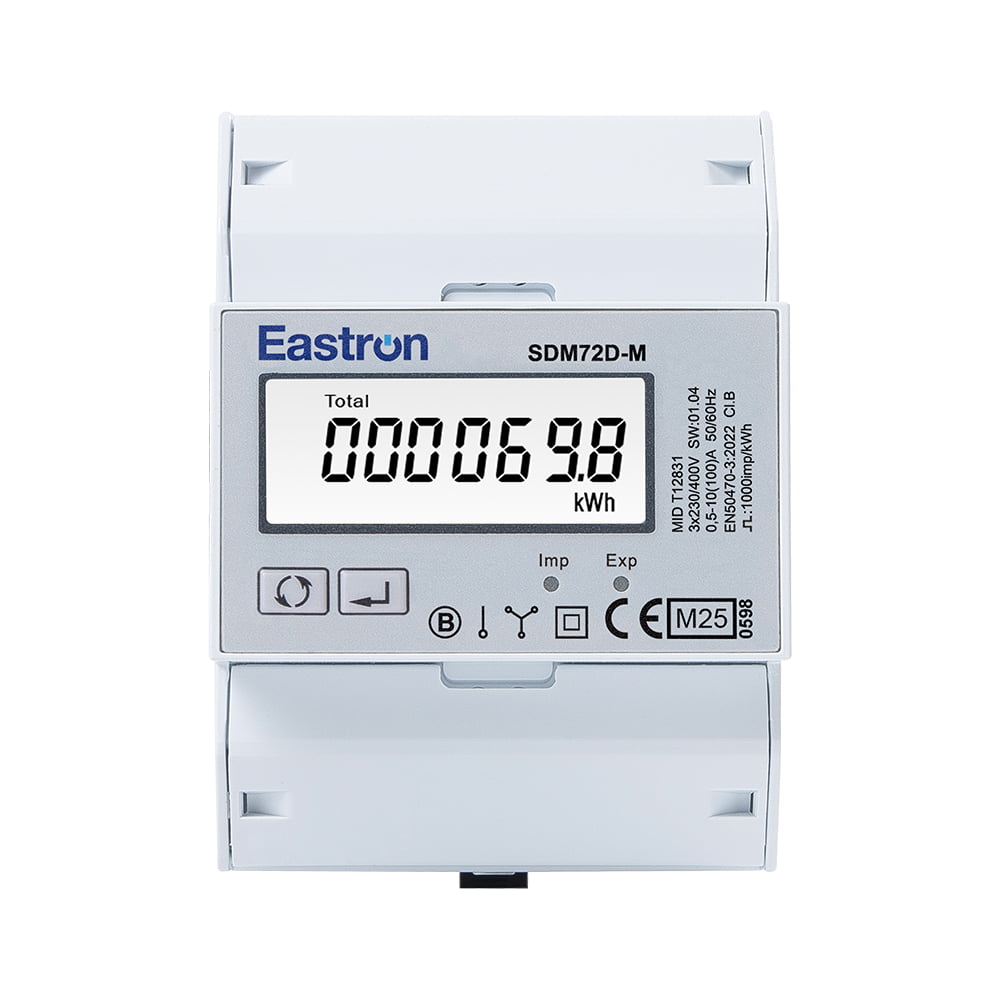

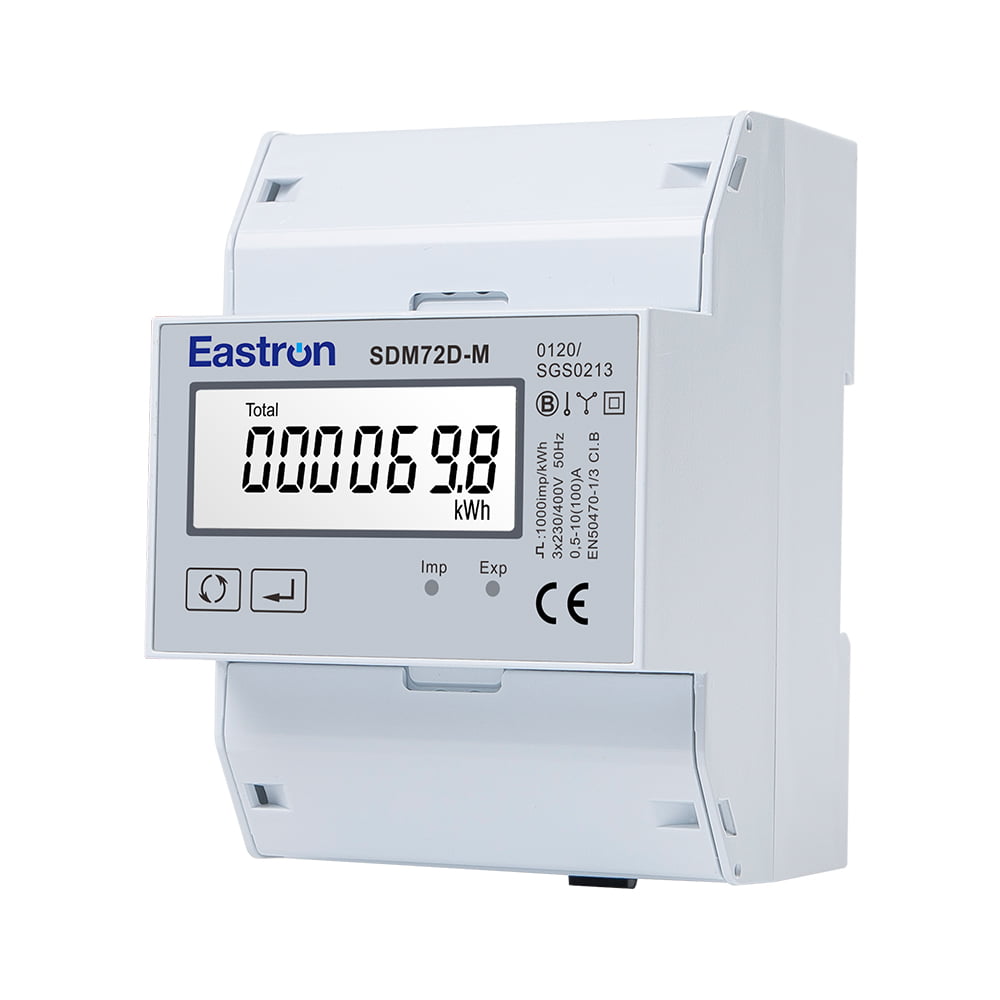

SDM72D-M

Medidor de energía trifásico RS485 Modbus Din Rail MID

  • Máx. Carga directa de 100A
  • 4 módulos de ancho
  • Multimedición:kWh, kVarh, W, Var, PF, Hz, etc.
  • Medición bidireccional
  • Energía reiniciable
  • Rs485 Modbus Salida de pulsos

SDM72D-M

CONTADOR DE ENERGÍA TRIFÁSICO

SDM72D-M es un medidor de energía MID trifásico RS485 Modbus Din Rail.

La unidad mide y muestra voltaje, corriente, frecuencia, factor de potencia, potencia activa, potencia reactiva, energía activa y energía reactiva, etc. Se proporciona una energía parcial reiniciable, por lo que el usuario puede verificar fácilmente la energía activa importada y la energía activa exportada durante un período determinado.

Admite una conexión directa máxima de 100 A, lo que ahorra costos y evita los problemas de conectar CT externos, lo que brinda a la unidad un funcionamiento rentable y económico. Las interfaces integradas proporcionan salidas de pulso y Modbus RTU RS485.

Se ha evaluado y certificado que cumple con los requisitos de la Directiva de la UE 2014/32/UE. El número de trazabilidad del instrumento es 0120/0213..

Características eléctricas

Tipo de Medición

RMS en sistema AC trifásico (3P4W)

Precisión de medición

Fuerza

1% del rango máximo

Energía Activa

IEC 62053-21 Clase 1.0 / EN50470-1/3 Clase B

Energía reactiva

IEC62053-23 Clase 2

Frecuencia

0,2% de frecuencia media

Actual

0,5% del rango máximo

Voltaje

0,5% del rango máximo

Factor de potencia

1% de la unidad (0,01)

Entrada y salida

Corriente de entrada

Tipo de TC

TC primaria

1-9999A

TC secundaria

1A/5A

Corriente mínima

0.25A

Corriente inicial

10mA

Tipo directo

Corriente nominal

10A

Corriente máxima

100A

Corriente mínima

0.5A

Corriente inicial

40mA

SDM72D-M

Salida de 2 pulsos RS485 Modbus

SDM72CT-M

Salida de 2 pulsos RS485 Modbus

Comunicaciones Modbus

Estándar de interfaz y protocolo

RS485 y MODBUS RTU

Dirección de comunicación

1~247

Distancia de transmisión

1000 m máximo

Velocidad de transmisión

1200bps~9600bps

Paridad

Ninguno (predeterminado), impar, par

Bits de parada

1 o 2

Cableado y dimensiones [mm:]

Cableado y dimensiones [mm:]

Diagrama de cableado

Cableado y dimensiones [mm:]

Dimensiones
