Medidor de Energía MID Trifásico RS485 Modbus 100A Din Riel

  • Medidor de Energía MID Trifásico RS485 Modbus 100A Din Riel
  • Medidor de Energía MID Trifásico RS485 Modbus 100A Din Riel
  • Medidor de Energía MID Trifásico RS485 Modbus 100A Din Riel
  • Medidor de Energía MID Trifásico RS485 Modbus 100A Din Riel
  • Medidor de Energía MID Trifásico RS485 Modbus 100A Din Riel
  • Medidor de Energía MID Trifásico RS485 Modbus 100A Din Riel

SDM630-Modbus V2

Medidor de Energía MID Trifásico RS485 Modbus 100A Din Riel

  • 100A Máx. Carga Directa
  • Trabajar con 3P4W/3P3W/1P2W
  • 4 Módulos de 72mm de ancho
  • Multimedida:
  • kWh,kVarh,W,Var,VA,PF,Hz,dmd,V,etc.
  • Medición bidireccional
  • 2 Salidas de pulso
  • Modbus RS485

SDM630 Modbus / Mbus / MT / Std / Pulso / 2T

MEDIDOR DE ENERGIA MULTIFUNCION TRIFASICO

SDM630-Modbus V2 es un Medidor de energía MID Trifásico RS485 Modbus 100A Din Riel.

La unidad puede medir y mostrar las características de los suministros 1p2w, 3p3w y 3p4w, incluyendo tensión, corriente, potencia, energía activa y reactiva importada o exportada. La corriente de demanda máxima puede medirse en periodos preestablecidos de hasta 60 minutos.

Todos los parámetros electrónicos pueden ajustarse con el botón y la configuración está protegida por contraseña.

Se puede conectar directamente a máxima de 100A, lo que ahorra el coste de instalar un TC externo. Las interfaces incorporadas proporcionan salidas de impulsos y RS485 Modbus RTU.

Ha sido evaluado y certificado como el cumplimiento de los requisitos de la Directiva 2014/32/UE.

Características electricas

Tipo de medida

RMS que incluye armónicos en un sistema de CA trifásico (3P, 3P N)

Precisión de la medición

Fuerza

0,5% del rango máximo

Energía activa

IEC 62053-22 Clase 0.5S, IEC 62053-21 Clase 1.0

Energía reactiva

IEC62053-23 Clase 2, IEC 61557-12 Clase 2

Frecuencia

0,1% de frecuencia media

Actual

0,2% del rango máximo

Voltaje

0,2% del rango máximo

Factor de potencia

1% de la unidad (0.01)



De entrada y salida

Corriente de entrada

Corriente nominal

10 A

Corriente maxima

100A

Corriente mínima

0.5A

Corriente de arranque

40mA

Producción

SDM630-Pulso

2 Salida de pulsos para imp/exp. energía

SDM630-Modbus V2 /-2T V2/-MT V2/-Std V2

2 salida de pulso RS485 Modbus

SDM630-Mbus V2

Salida de 2 pulsos M-bus EN 13757

Comunicaciones Modbus

Protocolo y estándar de interfaz

RS485 y MODBUS RTU

Dirección de comunicación

1-247

Modo de transmisión

Medio duplex

Tipo de datos

Punto flotante

Distancia de transmisión

1000 m máximo

Velocidad de transmisión

2400bps〜38400bps

Paridad

Ninguno (predeterminado), Impar, Par

Bits de parada

1 o 2

Tiempo de respuesta

<100 ms

Cableado y dimensiones [mm:]

Cableado y Dimensión [mm:]

Diagrama de cableado

Cableado y Dimensión [mm:]

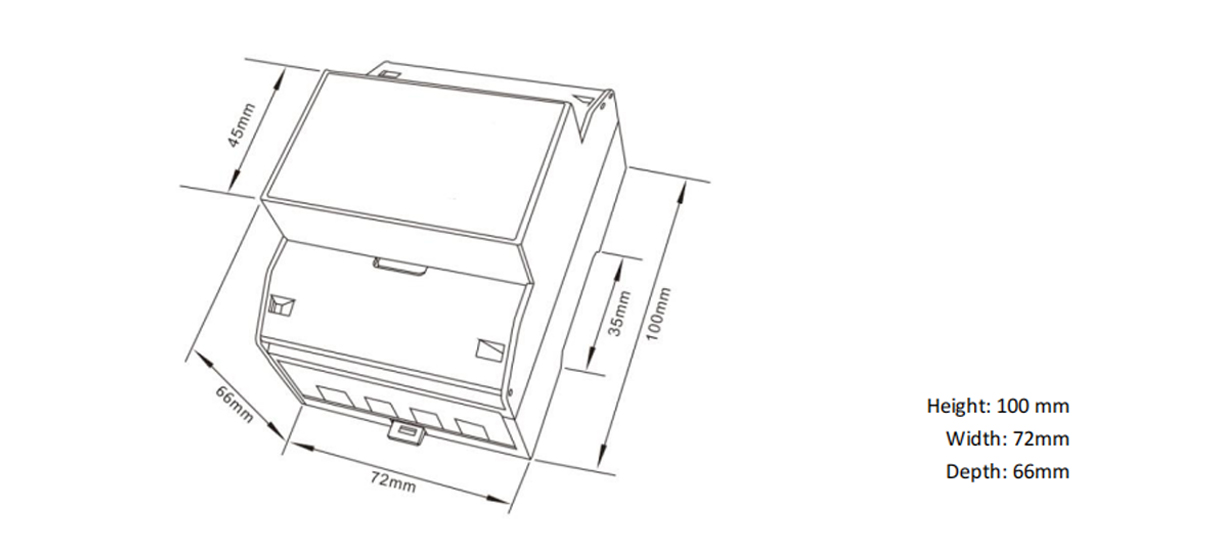

Dimensiones
