Medidor de energía MID trifásico en carril Din con salida de pulsos

  • Medidor de energía MID trifásico en carril Din con salida de pulsos
  • Medidor de energía MID trifásico en carril Din con salida de pulsos
  • Medidor de energía MID trifásico en carril Din con salida de pulsos
  • Medidor de energía MID trifásico en carril Din con salida de pulsos
  • Medidor de energía MID trifásico en carril Din con salida de pulsos
  • Medidor de energía MID trifásico en carril Din con salida de pulsos

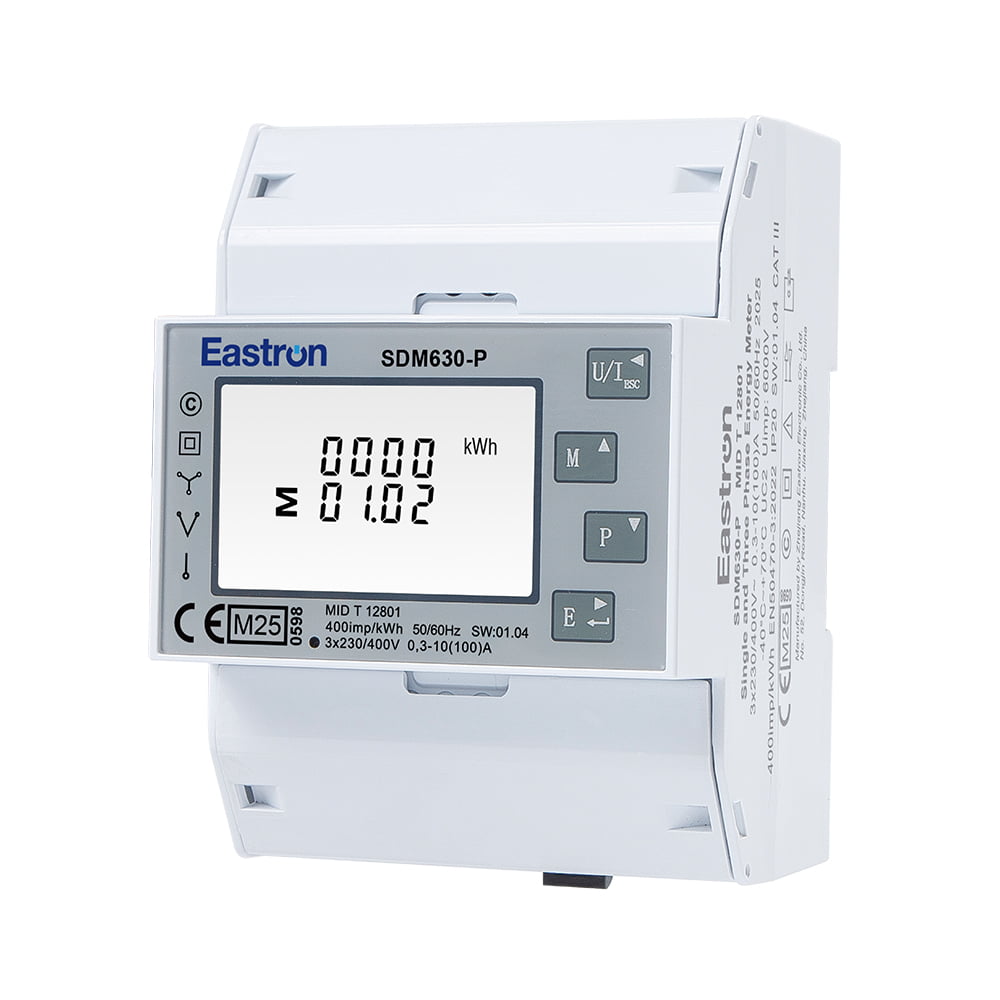

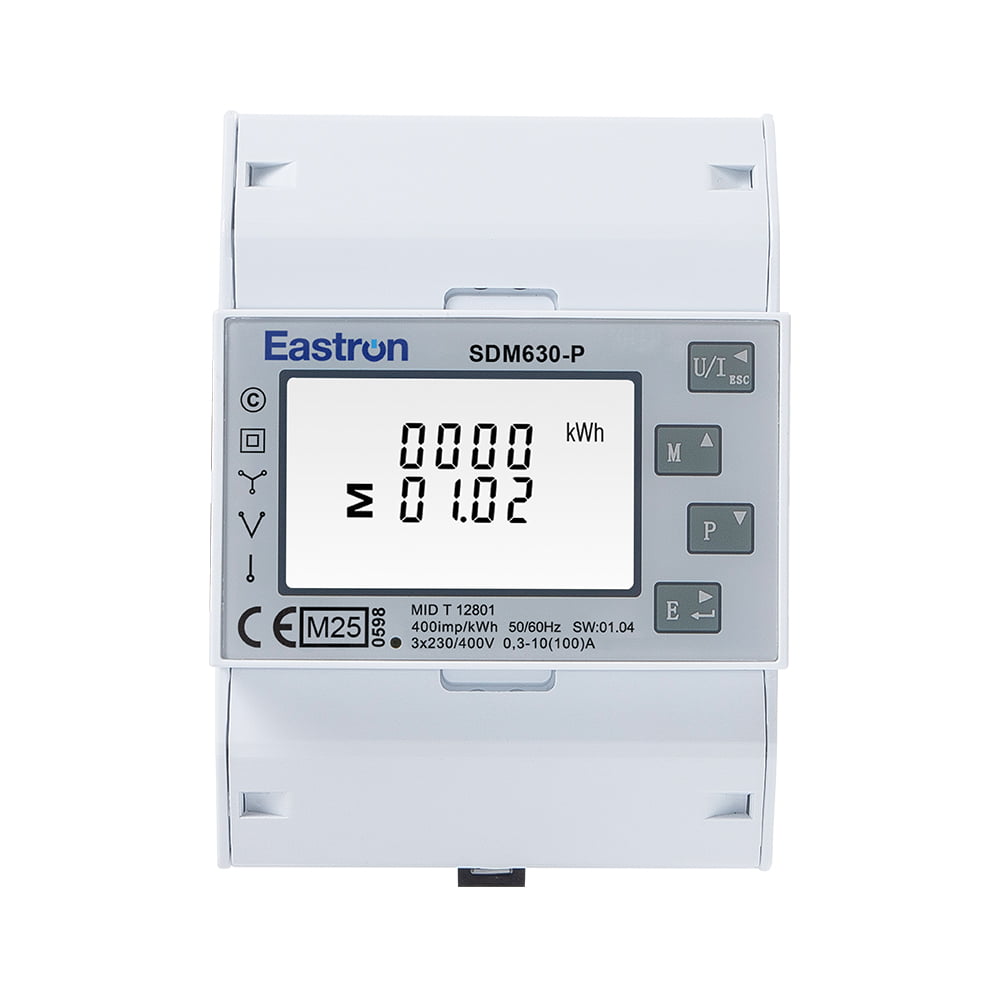

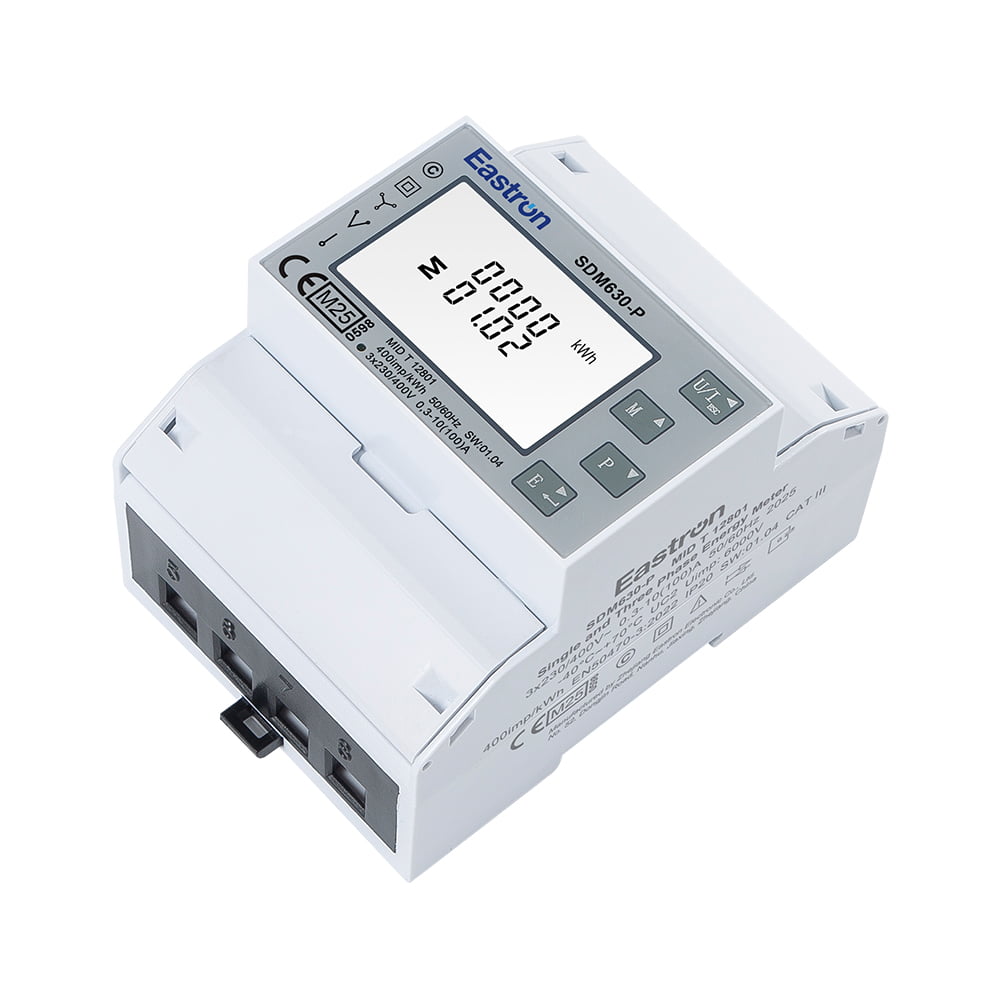

SDM630-Pulso

Medidor de energía MID trifásico en carril Din con salida de pulsos

  • Máx. Carga directa de 100A
  • Trabajar con 3P4W/3P3W/1P2W
  • 4 Módulos de 72mm de ancho
  • Multimedición: kWh,kVarh,W,Var,VA,PF,Hz,dmd,V,
  • Medición bidireccional
  • 2 salidas de pulsos
SDM630-Pulse V2 es un medidor de energía MID trifásico de riel Din con salida de pulsos. Mide y muestra las características de suministros 1p2w, 3p3w y 3p4w, incluyendo voltaje, frecuencia, corriente, potencia, energía activa y reactiva, importadas o exportadas. La energía se mide en términos de kWh, kVArh.
Soporta máx. Conexión directa de 100 A, ahorra costes y evita problemas
Conecte CT externos, lo que proporciona a la unidad un funcionamiento sencillo y rentable. Las interfaces integradas proporcionan salidas de pulsos. La configuración está protegida con contraseña.
Se ha evaluado y certificado que el medidor cumple con los requisitos de la Directiva de la UE 2014/32/UE. El número de seguimiento del instrumento es 0120/0151..

Características eléctricas

Tipo de Medición

RMS incluidos armónicos en un sistema de CA trifásico (3P, 3P N)

Precisión de medición

Fuerza

0,5% del rango máximo

Energía Activa

IEC 62053-21 Clase 1.0

EN50470-1/3 Clase B

Energía reactiva

IEC62053-23 Clase 2

Frecuencia

0,2% de frecuencia media

Actual

0,5% del rango máximo

Voltaje

0,5% del rango máximo

Factor de potencia

1% de la unidad (0,01)

Entrada y salida

Aporte

Actual

Corriente nominal (Ib/Iref)

10A

Corriente máxima (Imáx.)

100A

Corriente mínima (Imin.)

0.5A

Corriente inicial

40mA

Voltaje

Tensión nominal (Un)

230V LN / 120V LN

Voltaje operativo

80%~120% de la ONU

Producción

SDM630-Pulso

2 salidas de pulsos para imp/exp. energía

SDM630-Modbus/MT

2 salidas de pulsos RS485 Modbus

SDM630-Mbus

2 Salidas de Pulsos M-bus EN13757

SDM630-2T

2 Salidas de Pulsos RS485 Modbus 2 Tarifas (Doble Fuente de Alimentación)

SDM630-Mbus-2T

2 Salidas de Pulsos M-bus EN13757 2 Tarifas (Doble Fuente de Alimentación)

SDM630M-DI

2 Salidas de Pulsos RS485 Modbus Entrada Digital

SDM630-TCP

Ethernet Modbus TCP

Comunicaciones Modbus RS485

Dirección de comunicación

1~247

Distancia de transmisión

1000 m máximo

Velocidad de transmisión

1200bps~38400bps

Paridad

Ninguno (predeterminado), impar, par

Bits de parada

1 o 2

Tiempo de respuesta

<100 ms

Comunicaciones M-Bus EN13757-3

Dirección de comunicación

1~250

Distancia de transmisión

1000 m máximo

Velocidad de baudios

300bps~9600bps

Paridad

Ninguno (predeterminado), impar, par

Bits de parada

1 o 2

Cableado y dimensiones [mm:]

Cableado y dimensiones [mm:]

Diagrama de cableado

Cableado y dimensiones [mm:]

Dimensiones
