Medidor de energía ETL trifásico multifuncional con carril Din de entrada digital

  • Medidor de energía ETL trifásico multifuncional con carril Din de entrada digital
  • Medidor de energía ETL trifásico multifuncional con carril Din de entrada digital
  • Medidor de energía ETL trifásico multifuncional con carril Din de entrada digital
  • Medidor de energía ETL trifásico multifuncional con carril Din de entrada digital
  • Medidor de energía ETL trifásico multifuncional con carril Din de entrada digital
  • Medidor de energía ETL trifásico multifuncional con carril Din de entrada digital

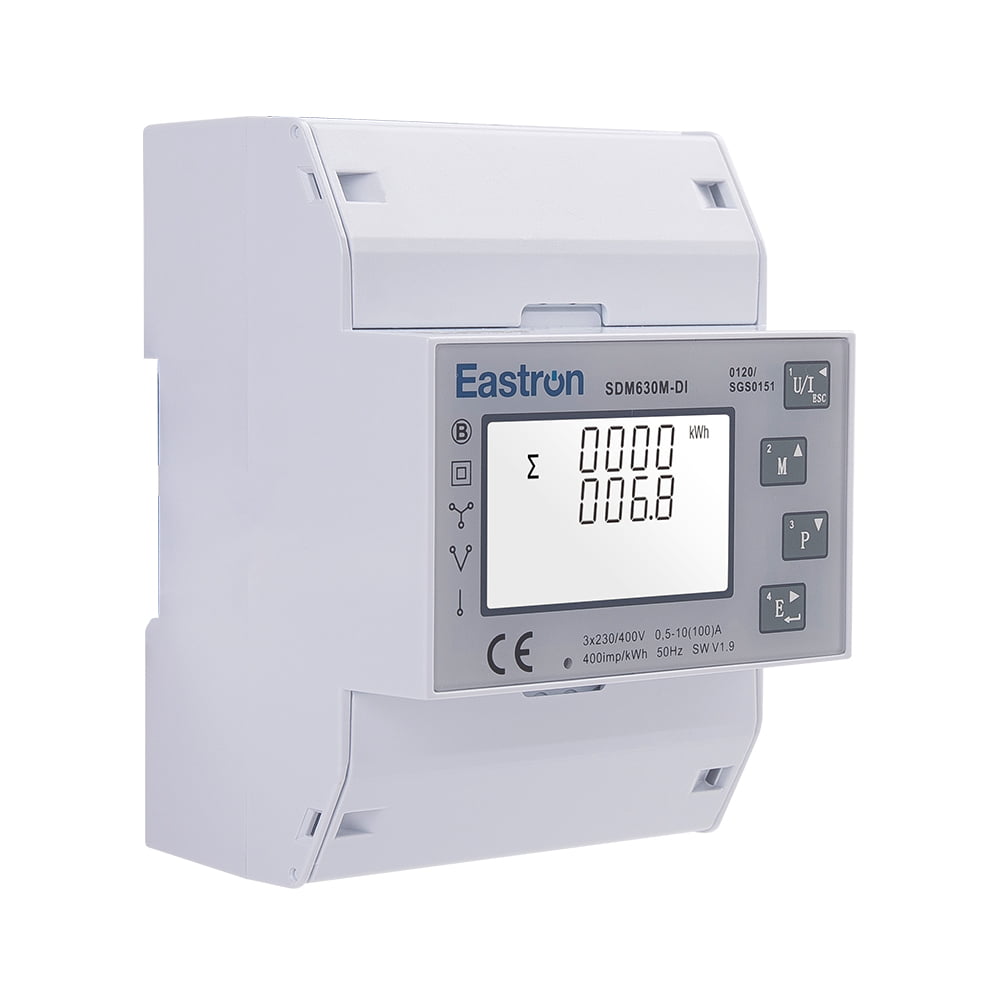

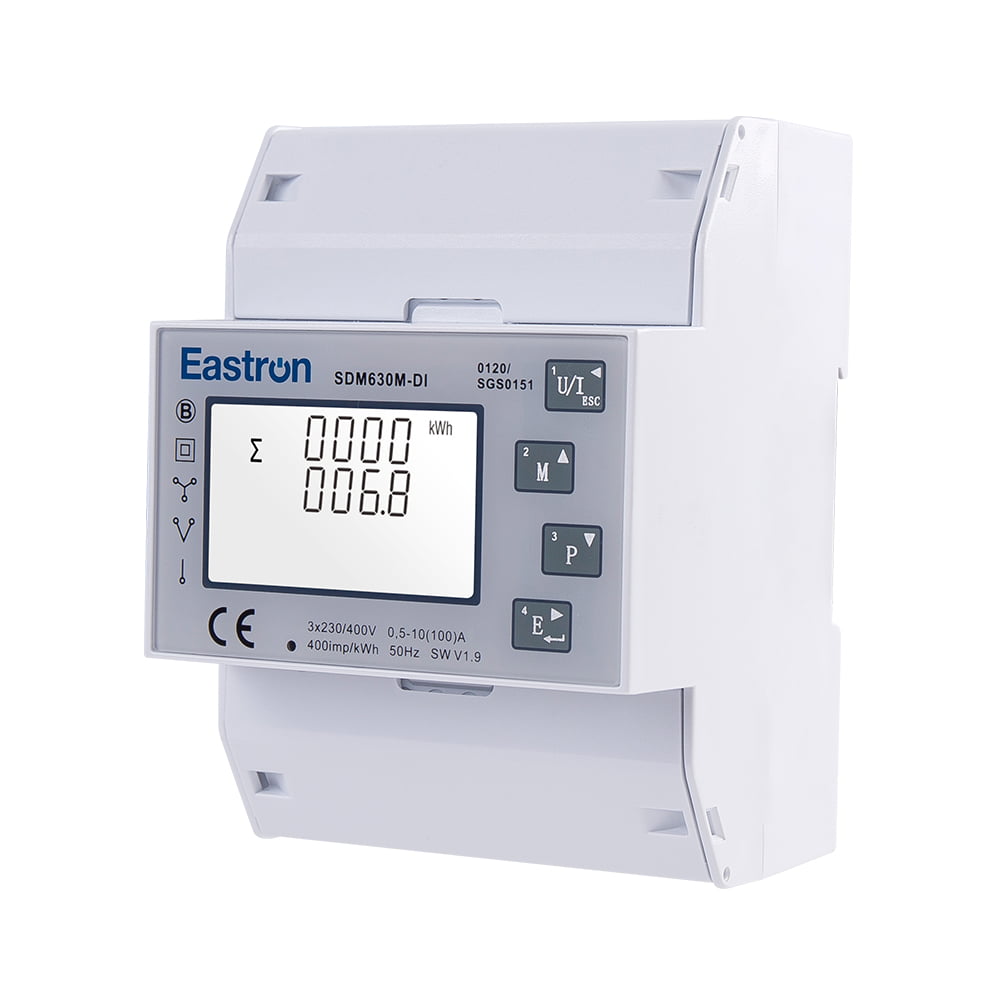

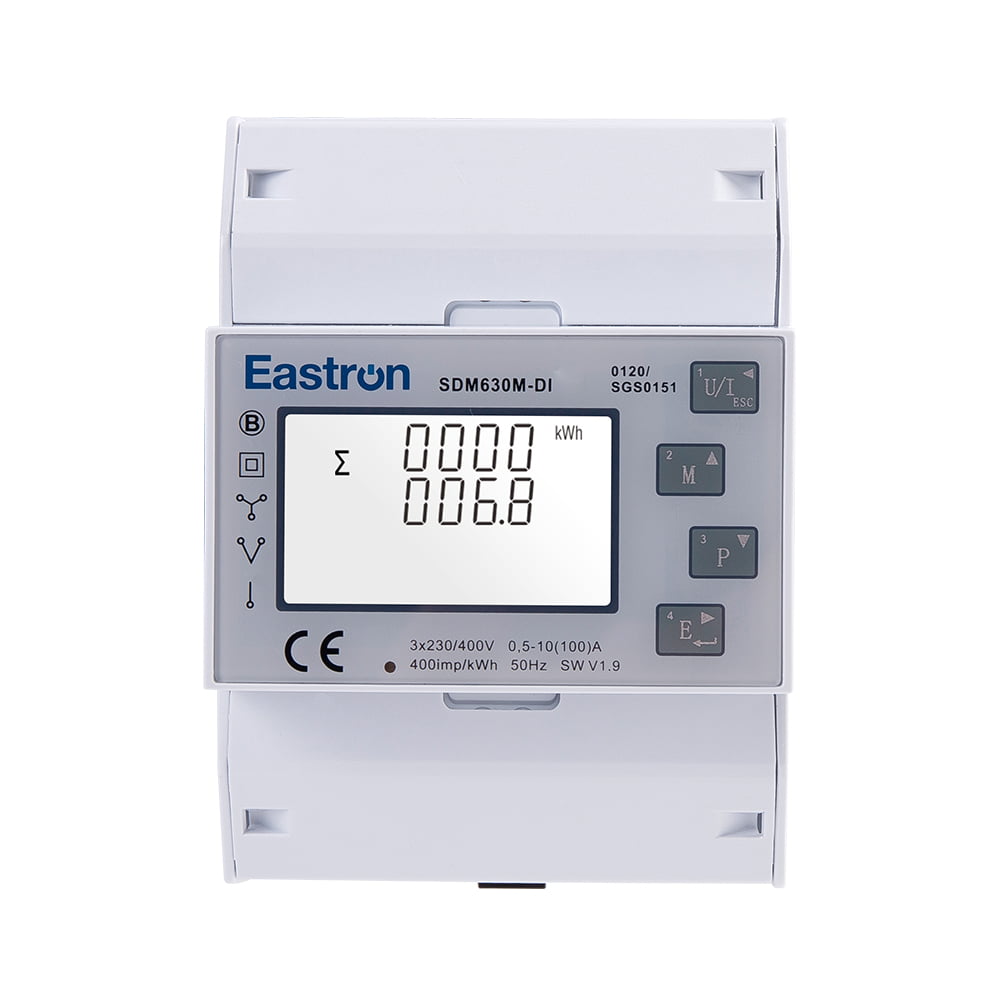

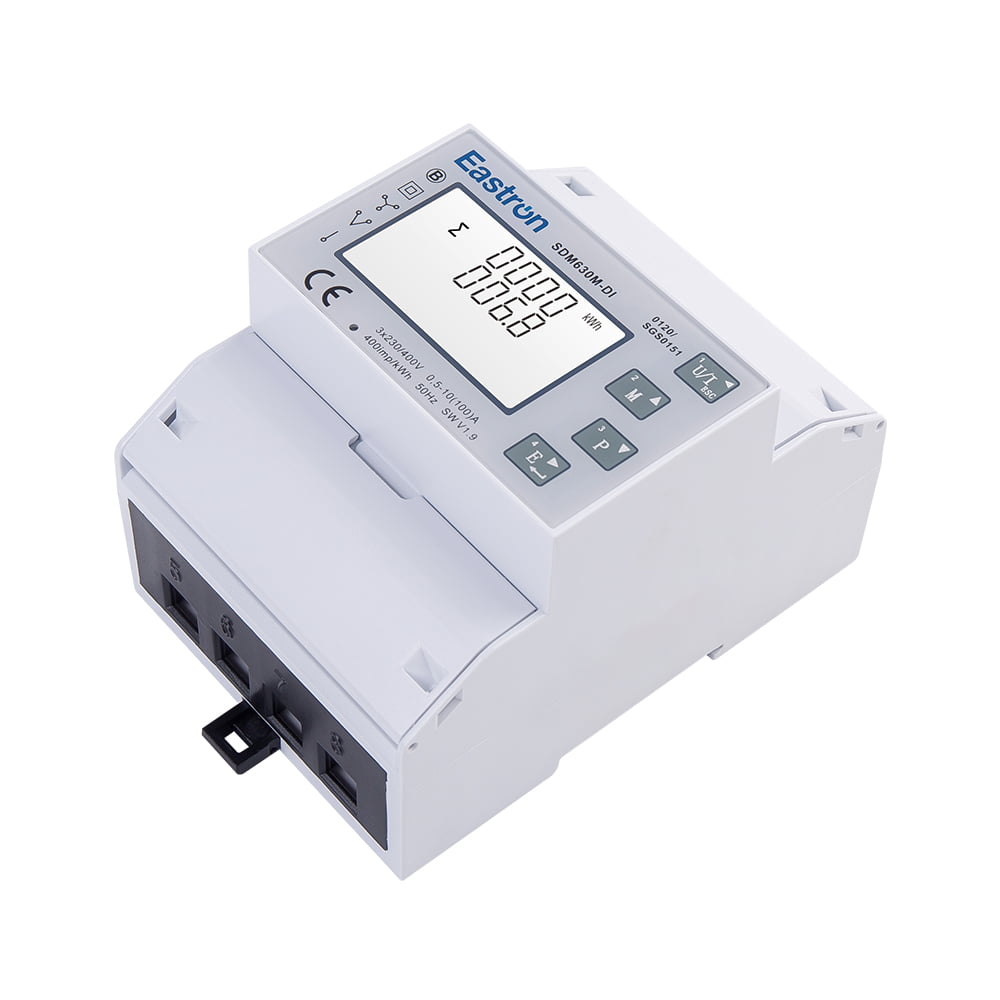

SDM630M-DI

Medidor de energía ETL trifásico multifuncional con carril Din de entrada digital

  • Máx. Carga directa de 65 A.
  • Trabajar con 3P4W/3P3W/1P2W
  • 4 Módulos de 72mm de ancho
  • Multimedición: kWh,kVarh,W,Var,VA,PF,Hz,dmd,V,
  • Medición bidireccional
  • 2 entradas digitales
  • Modbus RS485
  • Listado ETL
SDM630M-DI es un medidor de energía ETL trifásico multifuncional de carril Din con entrada digital.
Esta unidad mide y muestra las características de redes 1p2w, 3p3w y 3p4w. Los parámetros de medición incluyen voltaje (V), corriente (A), frecuencia
(Hz), potencia (kW/kVA/kVAr), factor de potencia (PF), energía importada, exportada y total (kWh/kVArh). También viene con una capacidad de comunicaciones completa con salidas RS485 Modbus RTU integradas y 2 entradas digitales. Esta unidad admite máx. Conexión directa de 65A. La configuración está protegida con contraseña.
El medidor está listado ETL por Intertek.

Características eléctricas

Tipo de Medición

RMS incluidos armónicos en un sistema de CA trifásico (3P, 3P N)

Precisión de medición

Fuerza

0,5% del rango máximo

Energía Activa

IEC 62053-21 Clase 1.0

Energía reactiva

IEC62053-23 Clase 2

Frecuencia

0,2% de frecuencia media

Actual

0,5% del rango máximo

Voltaje

0,5% del rango máximo

Factor de potencia

1% de la unidad (0,01)

Entrada y salida

Aporte

Actual

Corriente nominal (Ib/Iref)

10A

Corriente máxima (Imáx.)

65A

Corriente mínima (Imin.)

0.5A

Corriente inicial

40mA

Voltaje

Tensión nominal (Un)

230V LN / 120V LN

Voltaje operativo

80%~120% de la ONU

Producción

SDM630M-DI

2 Salidas de Pulsos Entrada Digital Modbus RS485

SDM630-Modbus/MT

2 salidas de pulsos RS485 Modbus

SDM630-Mbus

2 Salidas de Pulsos M-bus EN13757

SDM630-2T

2 Salidas de Pulsos RS485 Modbus 2 Tarifas (Doble Fuente de Alimentación)

Comunicaciones Modbus RS485

Dirección de comunicación

1~247

Distancia de transmisión

1000 m máximo

Velocidad de transmisión

1200bps~38400bps

Paridad

Ninguno (predeterminado), impar, par

Bits de parada

1 o 2

Tiempo de respuesta

<100 ms

Comunicaciones M-Bus EN13757-3

Dirección de comunicación

1~250

Distancia de transmisión

1000 m máximo

Velocidad de baudios

300bps~9600bps

Paridad

Ninguno (predeterminado), impar, par

Bits de parada

1 o 2

Cableado y dimensiones [mm:]

Cableado y dimensiones [mm:]

Diagrama de cableado

Cableado y dimensiones [mm:]

Dimensiones
