RCM CT tipo carril Din trifásico multifunción Solar fotovoltaico/medidor de exportación cero para medición fotovoltaica

  • RCM CT tipo carril Din trifásico multifunción Solar fotovoltaico/medidor de exportación cero para medición fotovoltaica
  • RCM CT tipo carril Din trifásico multifunción Solar fotovoltaico/medidor de exportación cero para medición fotovoltaica
  • RCM CT tipo carril Din trifásico multifunción Solar fotovoltaico/medidor de exportación cero para medición fotovoltaica
  • RCM CT tipo carril Din trifásico multifunción Solar fotovoltaico/medidor de exportación cero para medición fotovoltaica
  • RCM CT tipo carril Din trifásico multifunción Solar fotovoltaico/medidor de exportación cero para medición fotovoltaica
  • RCM CT tipo carril Din trifásico multifunción Solar fotovoltaico/medidor de exportación cero para medición fotovoltaica

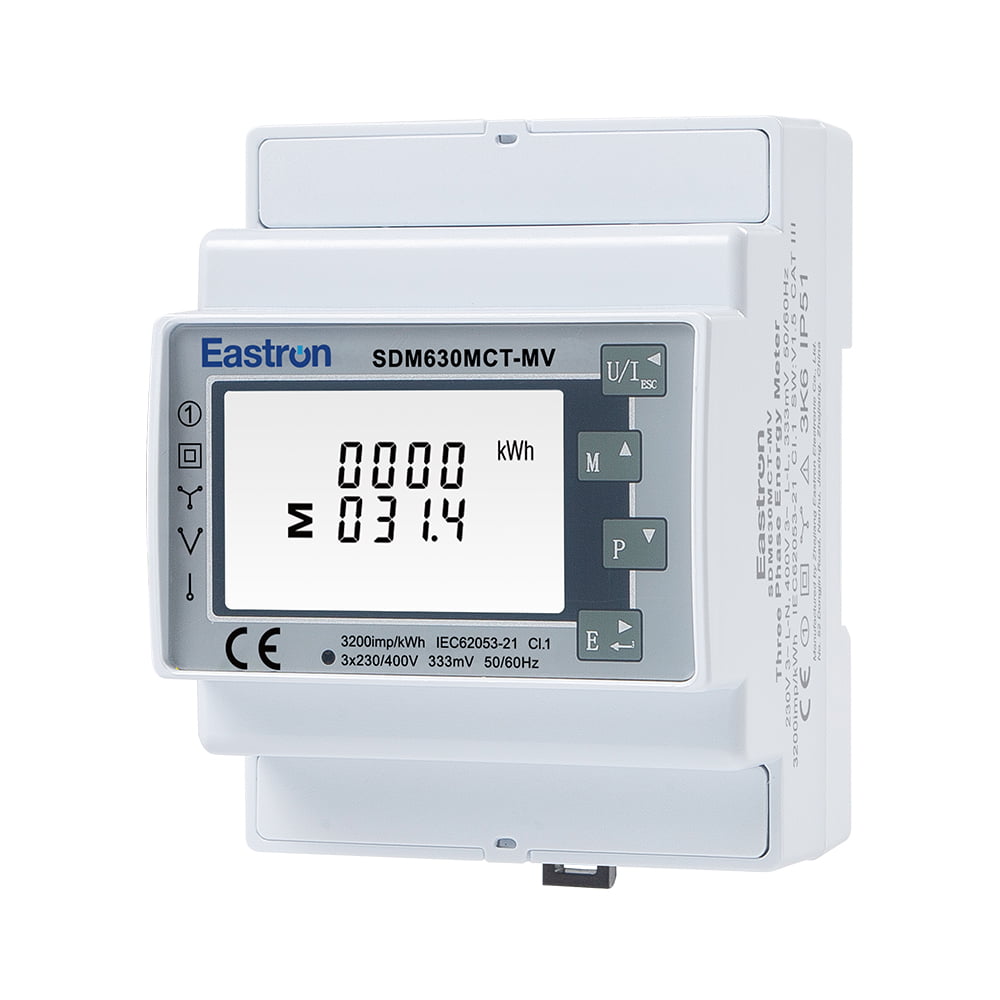

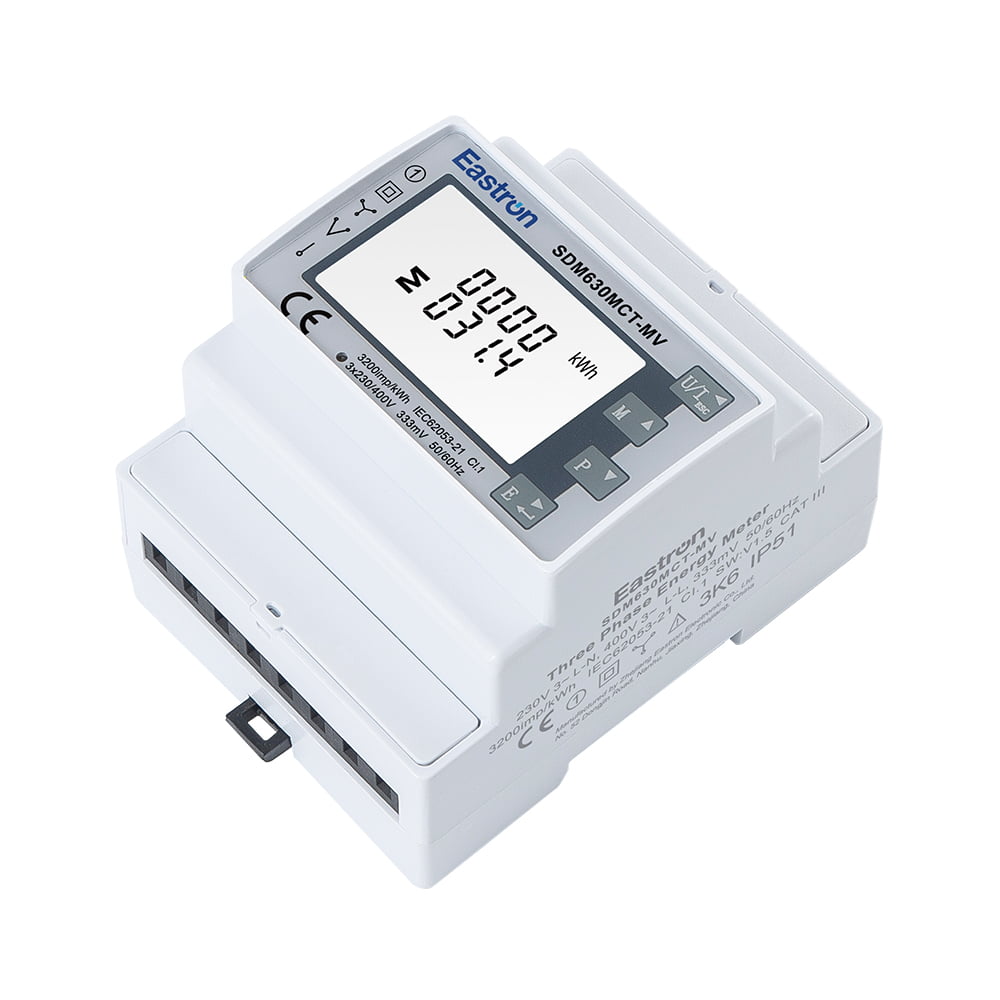

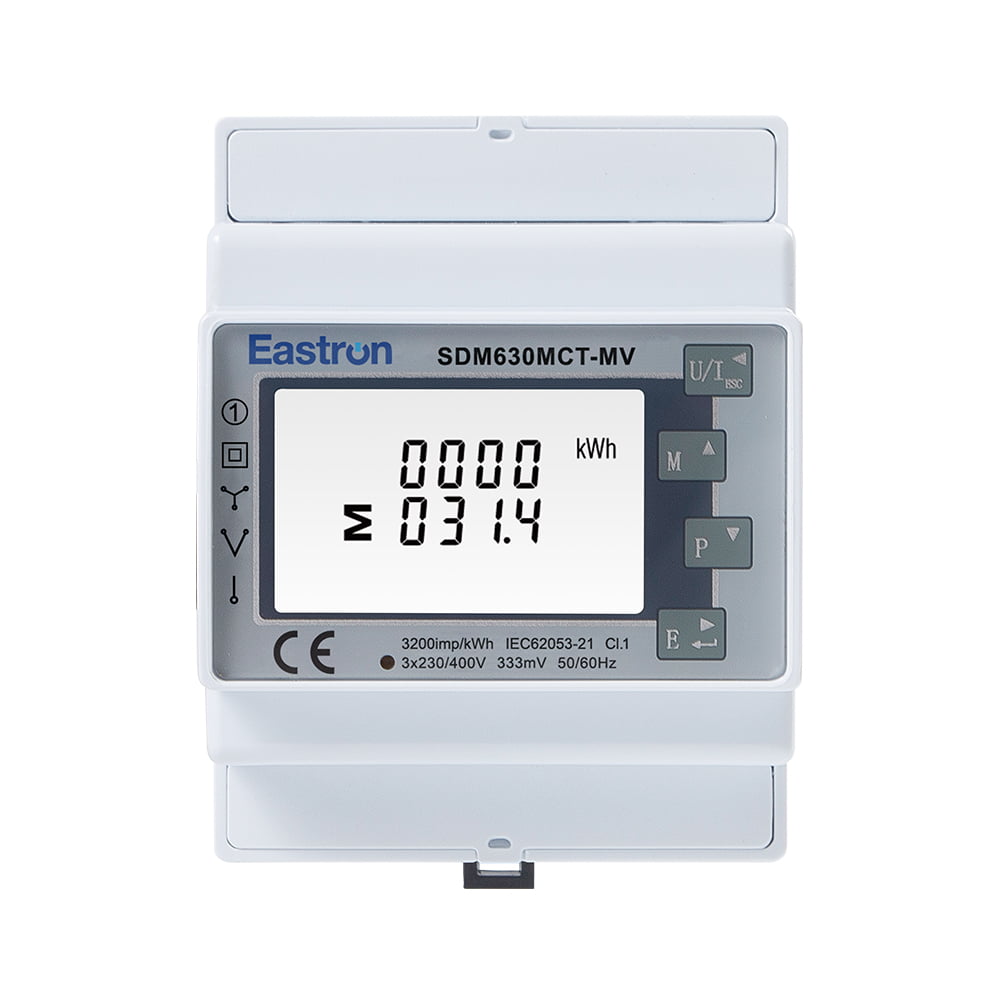

SDM630MCT-MV

RCM CT tipo carril Din trifásico multifunción Solar fotovoltaico/medidor de exportación cero para medición fotovoltaica

  • Operado por CT y PT
  • Trabajar con 3P4W/3P3W/1P2W
  • 4 Módulos de 72mm de ancho
  • Multimedida:
  • kWh,kVarh,W,Var,VA,PF,Hz,dmd,V,etc.
  • Medición bidireccional para medición solar fotovoltaica
  • 2 salidas de pulso
  • RS485 Modbus

SDM630CT Modbus / Mbus / 2T / MV

CONTADOR DE ENERGÍA MULTIFÁSICO TRIFÁSICO

El SDM630MCT-MV es un medidor de exportación cero/fotovoltaica solar multifunción trifásico con carril DIN tipo SAA CT para medición fotovoltaica. Adecuado para monitorear el consumo de energía y muchos otros parámetros eléctricos. La unidad requiere fuente de alimentación auxiliar (CA o CC) para alimentar el medidor y puede funcionar con CT de entrada de 333 mV/100 mV. La interfaz incorporada proporciona salidas de pulso y Modbus RTU RS485. Su función de medición bidireccional lo convirtió en una buena opción para la energía solar fotovoltaica y los sistemas Zero Export.

SDM630MCT-MV ha sido evaluado y certificado de RCM por SAA y el número de seguimiento del instrumento es SAA220473.

Características eléctricas

Tipo de Medición

RMS incluidos armónicos en un sistema de CA trifásico (3P, 3P N)

Precisión de medición

Fuerza

0,5% del rango máximo

Energía Activa

IEC 62053-22 Clase 0.5S, IEC 62053-21 Clase 1.0

Energía reactiva

IEC62053-23 Clase 2

Frecuencia

0,2% de frecuencia media

Actual

0,5% del rango máximo

Voltaje

0,5% del rango máximo

Factor de potencia

1% de la unidad (0,01)

Entrada y salida

Aporte

Actual

TC secundaria

333mV/ 100mA/ 40mA/100mV

TC primaria

1-9999A

Voltaje

Tensión nominal (Un)

230V LN / 120V LN

Voltaje operativo

80%~120% de la ONU

Producción

Serie SDM630MCT mV/mA

2 salidas de pulsos RS485 Modbus

Comunicaciones Modbus RS485

Dirección de comunicación

1~247

Distancia de transmisión

1000 m máximo

Velocidad de transmisión

1200bps~38400bps

Paridad

Ninguno (predeterminado), impar, par

Bits de parada

1 o 2

Tiempo de respuesta

<100mS

Cableado y dimensiones [mm:]

Cableado y dimensiones [mm:]

Diagrama de cableado

Cableado y dimensiones [mm:]

Dimensiones
