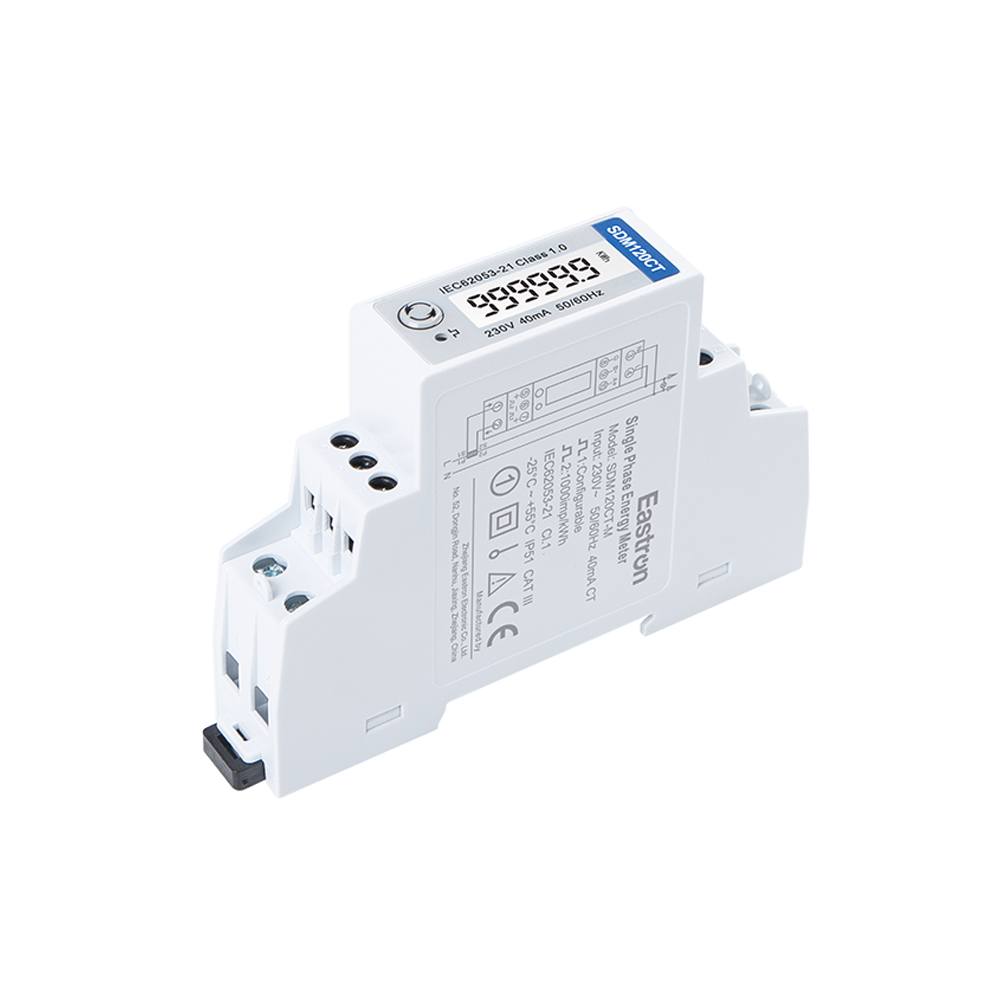

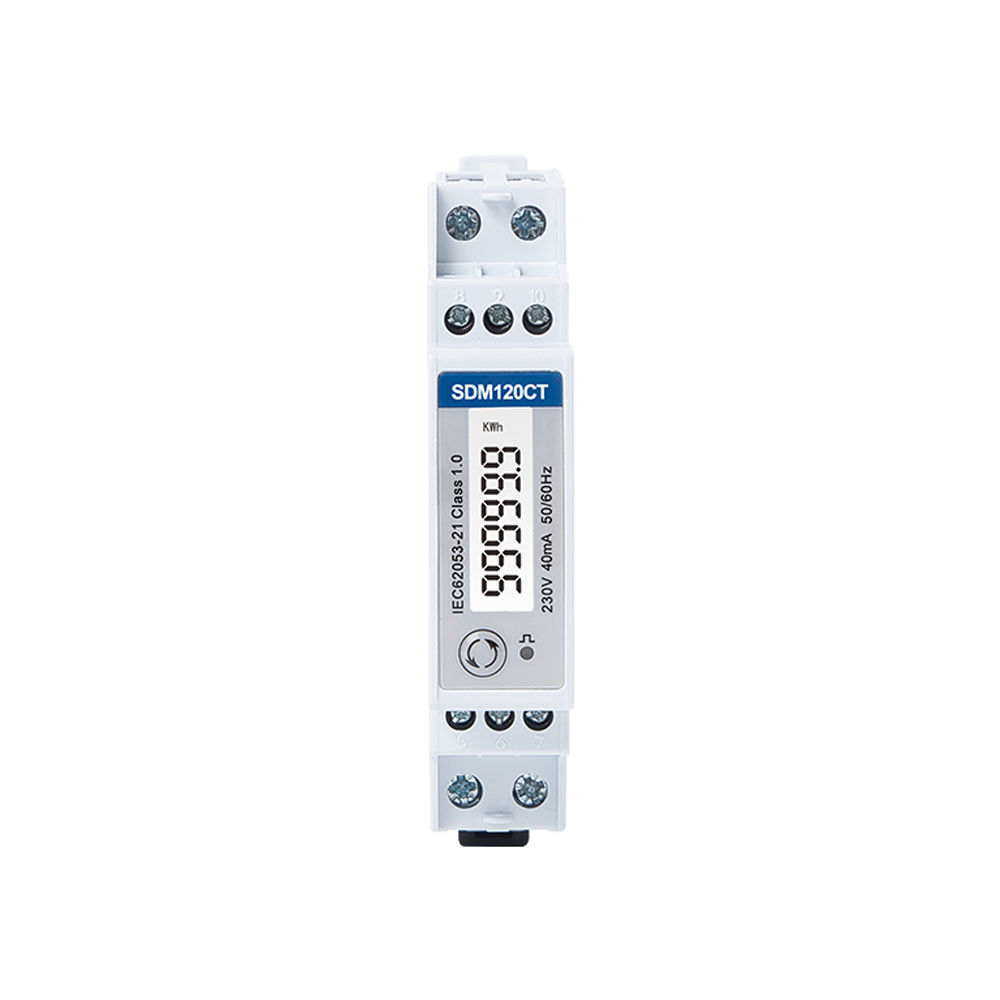

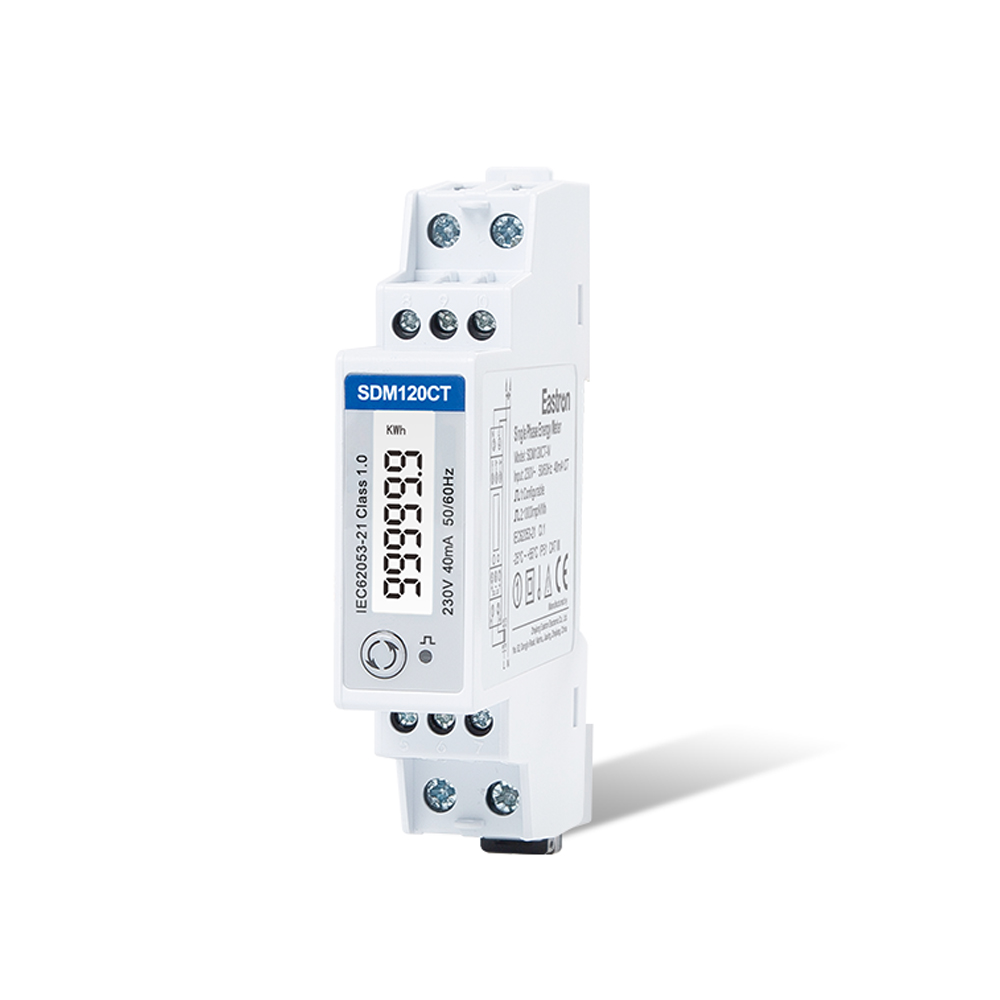

El SDM120CTM 40mA es un medidor de exportación cero/fotovoltaico solar multifunción monofásico de carril DIN con entrada CT SAA 40mA con Modbus RTU RS485. Mide energía activa, energía reactiva, corriente, voltaje, potencia, factor de potencia, frecuencia, etc.
Se proporcionan dos salidas de pulso y 1 puerto de comunicación (RS485 Modbus/DLT645) para monitoreo y configuración remotos. La medición bidireccional lo convierte en una buena opción para la medición de energía solar fotovoltaica. El medidor se puede configurar para funcionar con una amplia gama de CT, lo que brinda a la unidad un amplio rango de operación.
| Características eléctricas | ||
| Tipo de Medición | RMS en sistema de CA monofásico (1P N) | |
| Precisión de medición | Fuerza | 1% del rango máximo |
| Energía Activa | IEC 62053-21 Clase 1.0/EN50470-1/3 Clase B | |
| Energía reactiva | IEC62053-23 Clase 2, IEC 61557-12 Clase 2 | |
| Frecuencia | 0,2% de frecuencia media | |
| Actual | 0,5% del rango máximo | |
| Voltaje | 0,5% del rango máximo | |
| Factor de potencia | 1% de la unidad (0,01) | |
| Entrada y salida | |||
| Aporte | Actual | TC primaria | 1-9999A |
| TC secundaria | 1A/5A | ||
| Corriente mínima | 0.25A | ||
| Corriente inicial | 10mA | ||
| Voltaje | Tensión nominal (Un) | 230V | |
| Voltaje operativo | 80%~120% de la ONU | ||
| Producción | SDM120CTP | Salida de 2 pulsos para imp/exp. energía | |
| SDM120CTM | Salida de 2 pulsos RS485 Modbus | ||
| SDM120CTMB | 2 salidas de impulsos M-bus EN13757-3 | ||
| Comunicaciones Modbus | |
| Estándar de interfaz y protocolo | RS485 y MODBUS RTU |
| Dirección de comunicación | 1~247 |
| Distancia de transmisión | 1000 m máximo |
| Velocidad de baudios | 1200bps~9600bps |
| Paridad | Ninguno (predeterminado), impar, par |
| Bits de parada | 1 o 2 |
| Tiempo de respuesta | <100 ms |
| Comunicaciones M-Bus EN13757-3 | |
| Dirección de comunicación | 1~250 |
| Distancia de transmisión | 1000 m máximo |
| Velocidad de transmisión | 300bps~9600bps |
| Paridad | Ninguno (predeterminado), impar, par |
| Bits de parada | 1 o 2 |
| Tiempo de respuesta | <100mS |
