MID/RCM 100mA CT entrada carril Din monofásico multifunción Solar PV/medidor de exportación cero para medición fotovoltaica

  • MID/RCM 100mA CT entrada carril Din monofásico multifunción Solar PV/medidor de exportación cero para medición fotovoltaica
  • MID/RCM 100mA CT entrada carril Din monofásico multifunción Solar PV/medidor de exportación cero para medición fotovoltaica
  • MID/RCM 100mA CT entrada carril Din monofásico multifunción Solar PV/medidor de exportación cero para medición fotovoltaica
  • MID/RCM 100mA CT entrada carril Din monofásico multifunción Solar PV/medidor de exportación cero para medición fotovoltaica
  • MID/RCM 100mA CT entrada carril Din monofásico multifunción Solar PV/medidor de exportación cero para medición fotovoltaica
  • MID/RCM 100mA CT entrada carril Din monofásico multifunción Solar PV/medidor de exportación cero para medición fotovoltaica

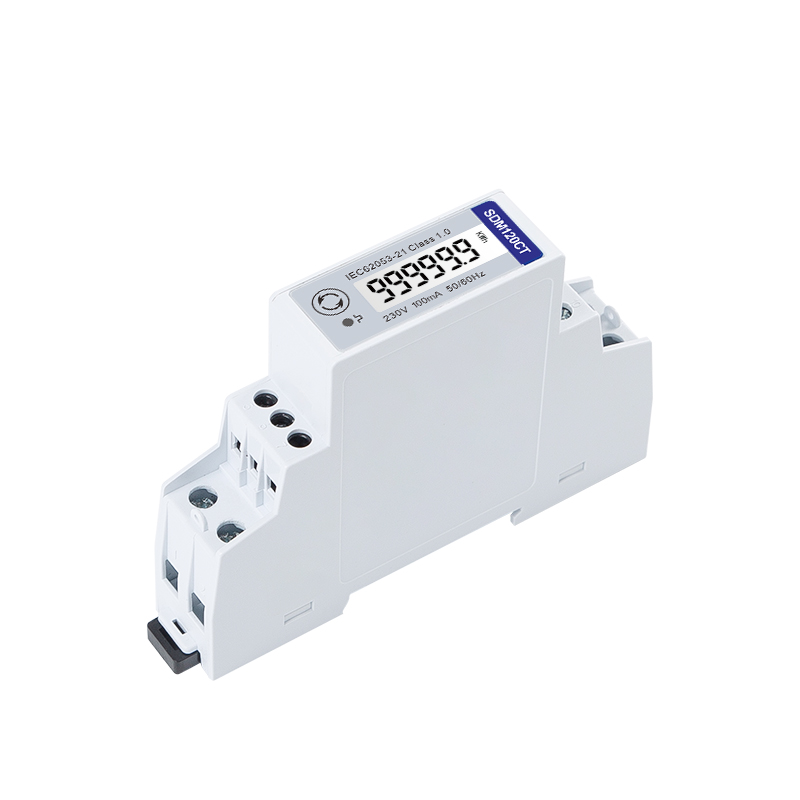

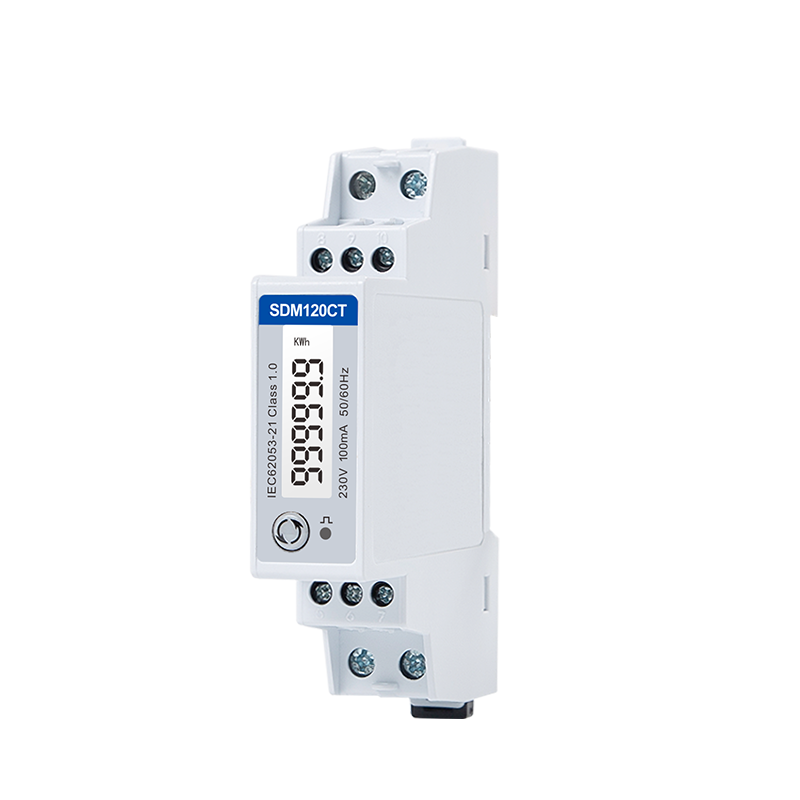

SDM120CTM 100mA

MID/RCM 100mA CT entrada carril Din monofásico multifunción Solar PV/medidor de exportación cero para medición fotovoltaica

  • Multimedición: kWh,W, V, A, PF, Hz, dmd,etc.
  • Para medición de energía solar fotovoltaica
  • Modbus de 2 salidas de pulso
  • Medición bidireccional
  • Operado por CT de 100 mA (40 mA/100 mV opcional)
  • 1 Módulo 18mm Ancho
  • 1P2W

SDM120CT Modbus / Mbus / Pulso

CONTADOR DE ENERGÍA MULTIFÁSICO MONOFÁSICO

El SDM120CTM 100mA es un medidor fotovoltaico multifunción monofásico de carril DIN con entrada SAA 100mA CT y exportación cero con salida RS485 para medición fotovoltaica.  Mide energía activa, energía reactiva, corriente, voltaje, potencia, factor de potencia, frecuencia, etc. Se proporcionan dos salidas de pulso y 1 puerto de comunicación para monitoreo y configuración remotos, populares en el sistema de energía solar fotovoltaica monofásico. El medidor se puede configurar para funcionar con una amplia gama de CT, lo que brinda a la unidad un amplio rango de operación.

Características eléctricas

Tipo de Medición

RMS en sistema de CA monofásico (1P N)

Precisión de medición

Fuerza

1% del rango máximo

Energía Activa

IEC 62053-21 Clase 1.0/EN50470-1/3 Clase B

Energía reactiva

IEC62053-23 Clase 2, IEC 61557-12 Clase 2

Frecuencia

0,2% de frecuencia media

Actual

0,5% del rango máximo

Voltaje

0,5% del rango máximo

Factor de potencia

1% de la unidad (0,01)

Entrada y salida

Aporte

Actual

TC primaria

1-9999A

TC secundaria

1A/5A

Corriente mínima

0.25A

Corriente inicial

10mA

Voltaje

Tensión nominal (Un)

230V

Voltaje operativo

80%~120% de la ONU

Producción

SDM120CTP

Salida de 2 pulsos para imp/exp. energía

SDM120CTM

Salida de 2 pulsos RS485 Modbus

SDM120CTMB

2 salidas de impulsos M-bus EN13757-3

Comunicaciones Modbus

Estándar de interfaz y protocolo

RS485 y MODBUS RTU

Dirección de comunicación

1~247

Distancia de transmisión

1000 m máximo

Velocidad de baudios

1200bps~9600bps

Paridad

Ninguno (predeterminado), impar, par

Bits de parada

1 o 2

Tiempo de respuesta

<100 ms

Comunicaciones M-Bus EN13757-3

Dirección de comunicación

1~250

Distancia de transmisión

1000 m máximo

Velocidad de transmisión

300bps~9600bps

Paridad

Ninguno (predeterminado), impar, par

Bits de parada

1 o 2

Tiempo de respuesta

<100mS

Cableado y dimensiones [mm:]

Cableado y dimensiones [mm:]

Diagrama de cableado

Cableado y dimensiones [mm:]

Dimensiones
