Medidor de energía multifunción monofásico RS485 2 módulos 100A

  • Medidor de energía multifunción monofásico RS485 2 módulos 100A
  • Medidor de energía multifunción monofásico RS485 2 módulos 100A
  • Medidor de energía multifunción monofásico RS485 2 módulos 100A
  • Medidor de energía multifunción monofásico RS485 2 módulos 100A
  • Medidor de energía multifunción monofásico RS485 2 módulos 100A
  • Medidor de energía multifunción monofásico RS485 2 módulos 100A

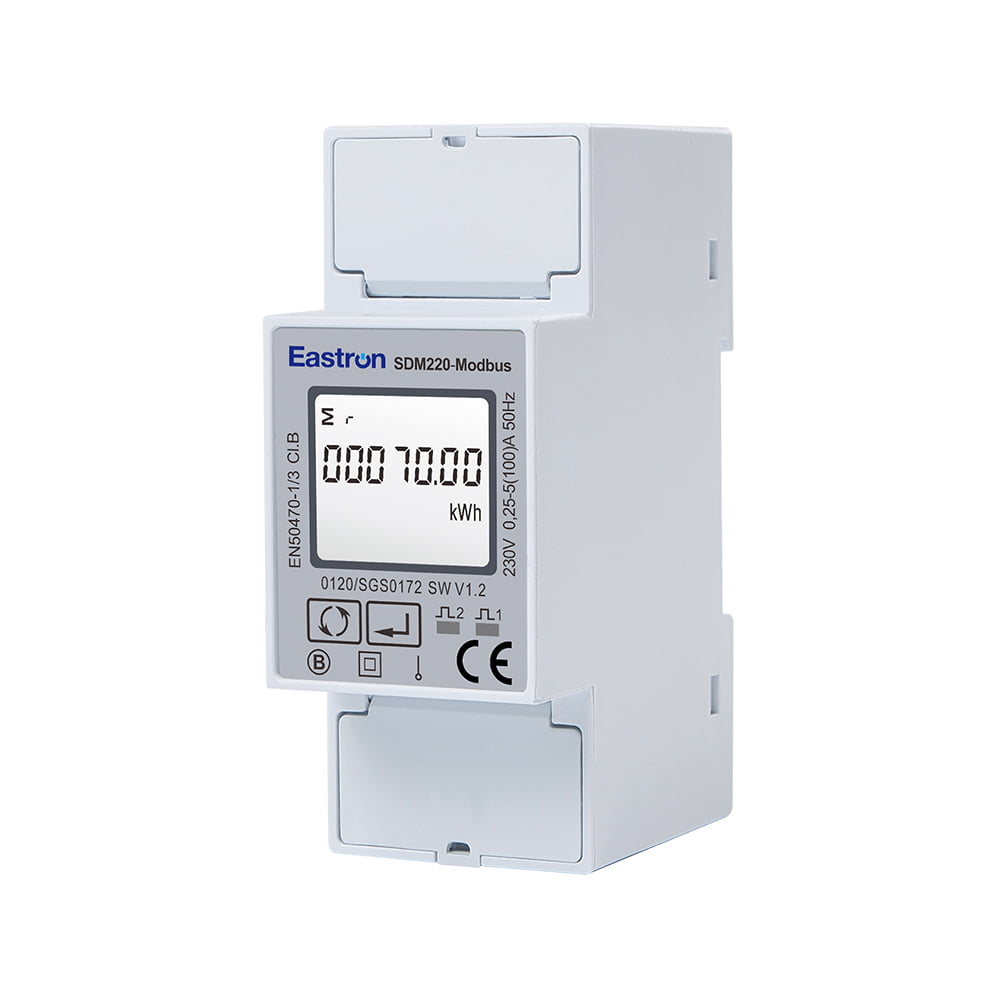

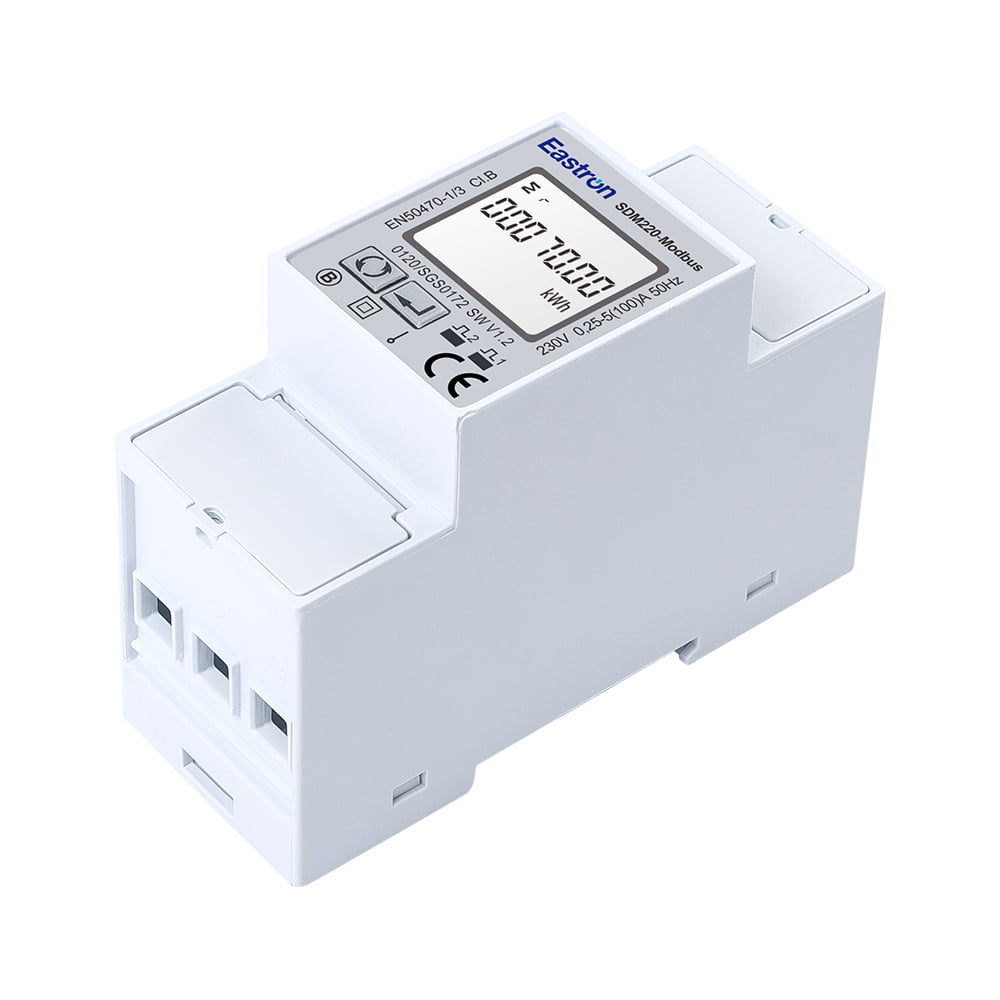

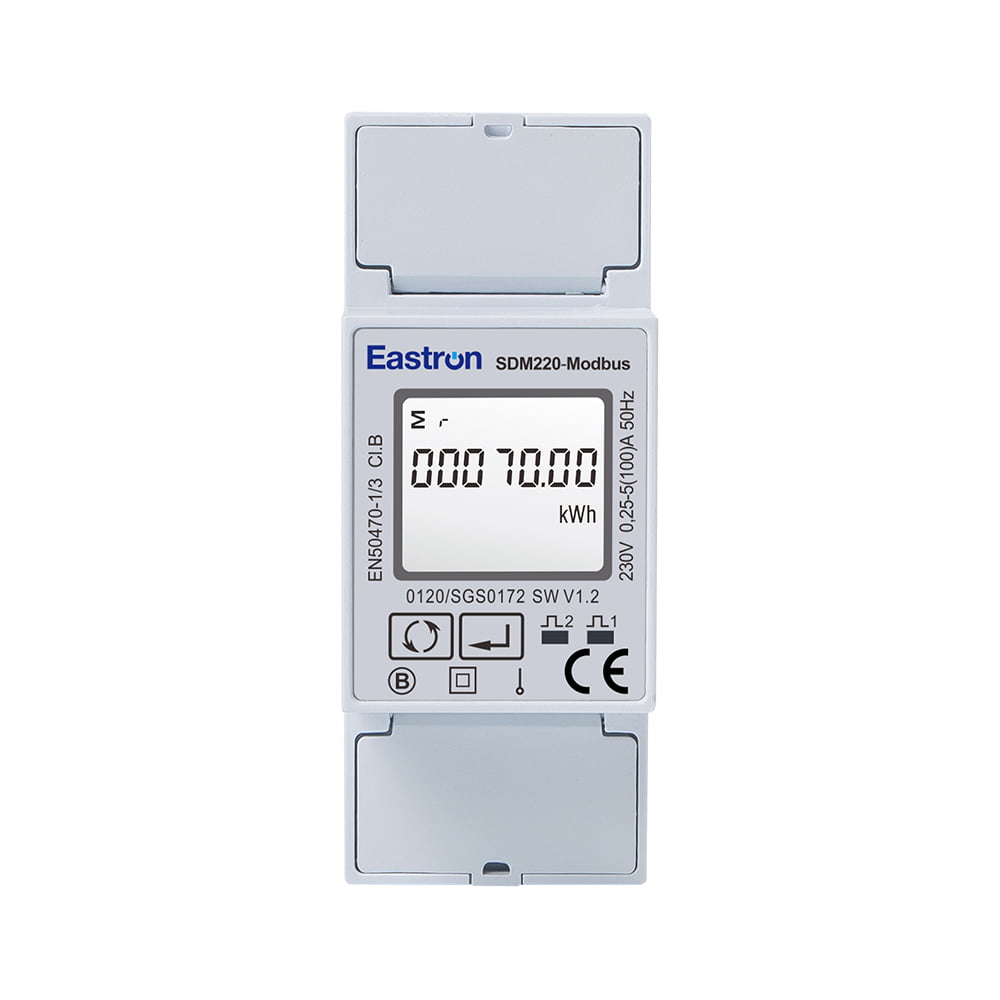

SDM220-Modbus

Medidor de energía multifunción monofásico RS485 2 módulos 100A

  • Multimedición: kWh,W, V, A, PF, Hz, dmd,etc.
  • LCD con retroiluminación
  • 2 salidas de pulso
  • Comunicación Modbus RS485
  • Medición bidireccional
  • Máx. Carga directa de 100 A.
  • 2 módulos de 36 mm de ancho
  • Trabajar con 1P2W

SDM220 Modbus / Mbus / MT / Estándar / Pulso

CONTADOR DE ENERGÍA MULTIFÁSICO MONOFÁSICO

SDM220Modbus es un medidor de energía multifunción monofásico RS485 de 2 módulos 100 A. La unidad mide energía activa, energía reactiva, corriente, voltaje, potencia, factor de potencia, frecuencia, demanda, etc. La medición bidireccional hace de esta unidad una opción ideal para energía solar. Medición fotovoltaica. La interfaz incorporada proporciona salidas de pulso y Modbus RTU RS485.

Se ha evaluado y certificado que los medidores de la serie SDM220 cumplen con los requisitos de la Directiva de la UE 2014/32/UE. El número de certificado de examen de tipo de la UE es 0120/SGS0172.

Características eléctricas

Tipo de Medición

RMS en sistema de CA monofásico (1P N)

Precisión de medición

Fuerza

1% del rango máximo

Energía Activa

IEC 62053-21 Clase 1.0/EN50470-1/3 Clase B

Energía reactiva

IEC 62053-23 Clase 2, IEC 61557-12 Clase 2

Frecuencia

0,2% de frecuencia media

Actual

0,5% del rango máximo

Voltaje

0,5% del rango máximo

Factor de potencia

1% de la unidad (0,01)

Entrada y salida

Aporte

Actual

Corriente nominal

5A

Corriente máxima

100A

Corriente mínima

0.25A

Corriente inicial

20mA

Voltaje

Tensión nominal (Un)

230V

Voltaje operativo

80%~120% de la ONU

SDM220-Modbus/SDM220-MT

Salida de 2 pulsos RS485 Modbus

SDM220-Mbus

Mbus de salida de 2 impulsos EN13757-3

Comunicaciones Modbus

Estándar de interfaz y protocolo

RS485 y MODBUS RTU

Dirección de comunicación

1~247

Distancia de transmisión

1000 m máximo

Velocidad de baudios

1200bps~9600bps

Paridad

Ninguno (predeterminado), impar, par

Bits de parada

1 o 2

Comunicaciones M-Bus EN13757-3

Dirección de comunicación

1~250

Distancia de transmisión

1000 m máximo

Velocidad de transmisión

300bps~9600bps

Paridad

Ninguno (predeterminado), impar, par

Bits de parada

1 o 2

Cableado y dimensiones [mm:]

Cableado y dimensiones [mm:]

Diagrama de cableado

Cableado y dimensiones [mm:]

Dimensiones
