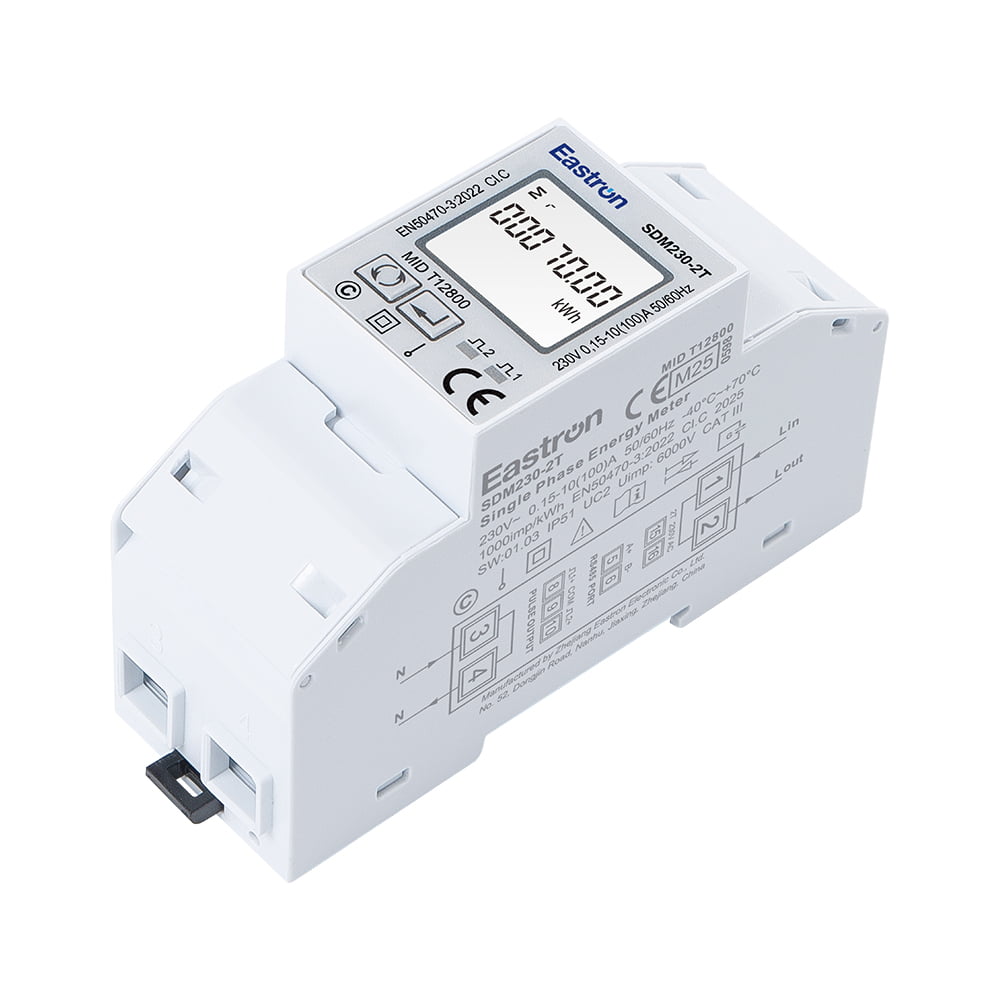

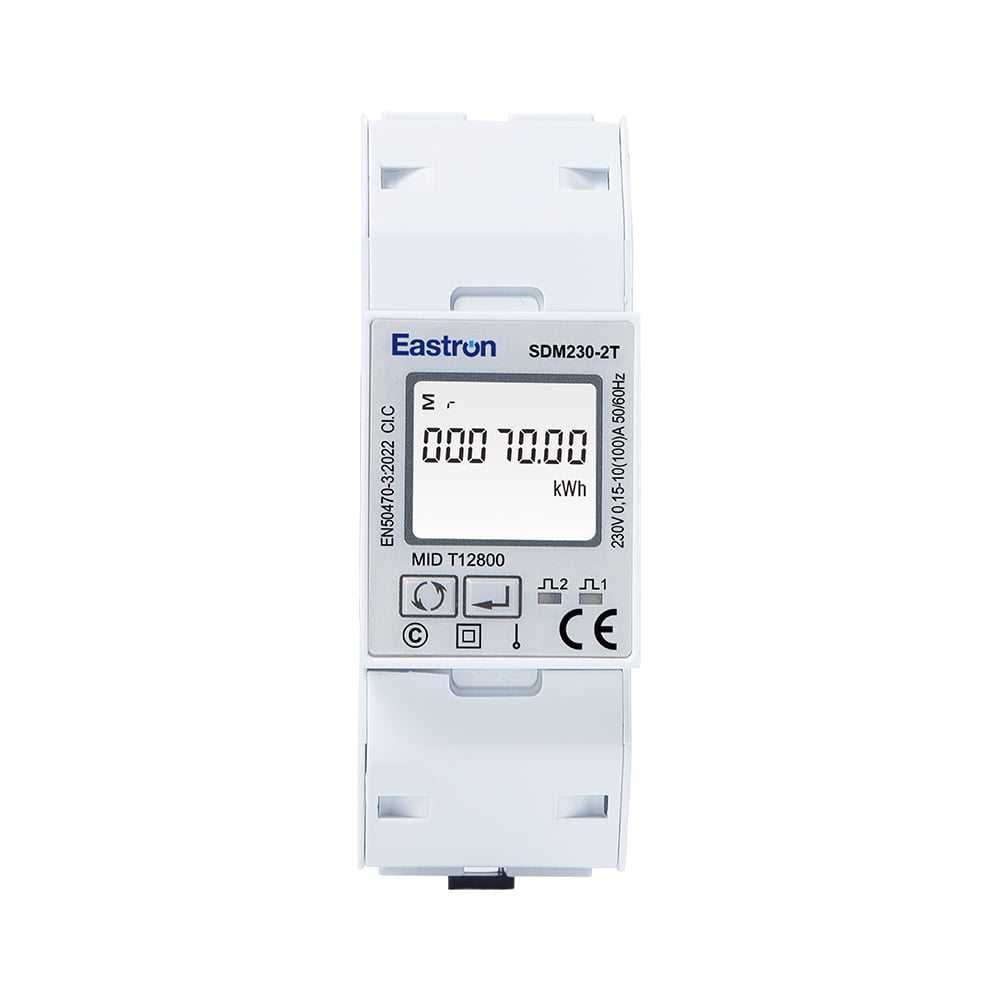

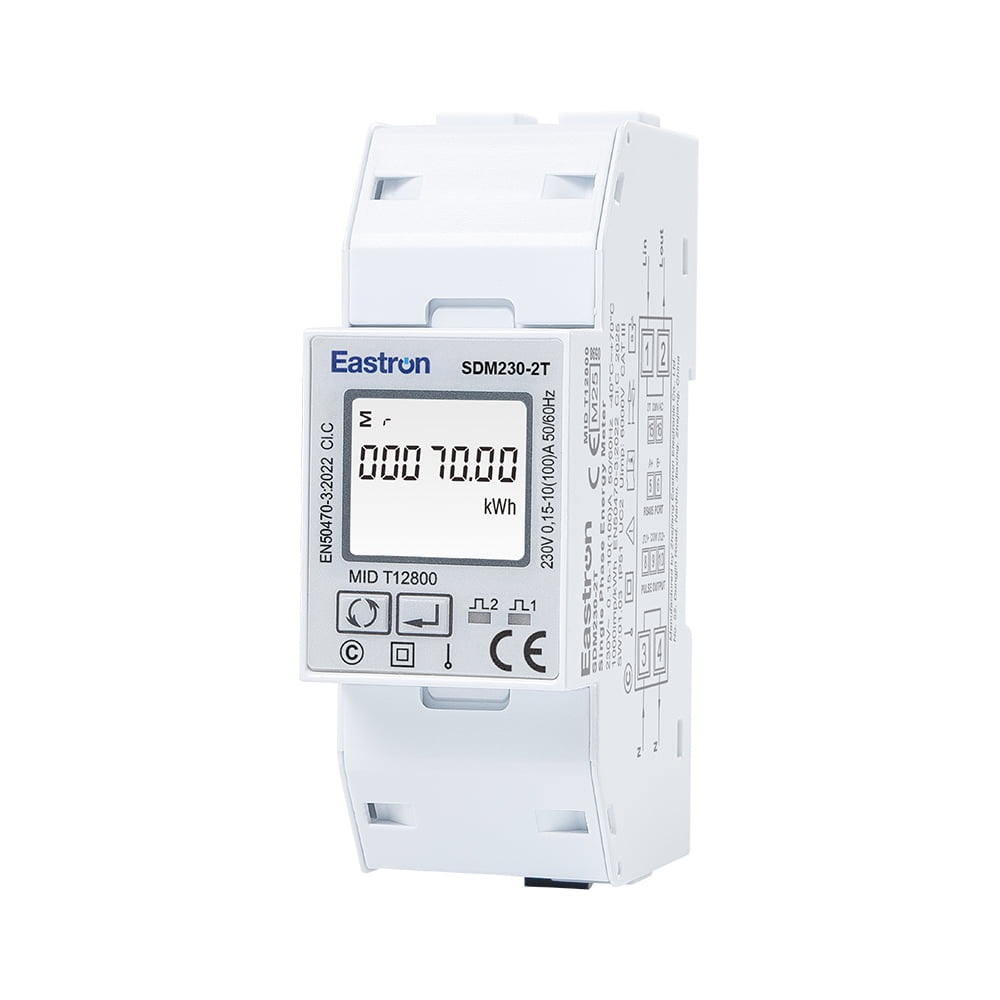

El SDM230-2T es un medidor de energía multifunción monofásico de carril DIN de 100 A de tarifa dual 2 DIN con salida Modbus. Reemplaza 2 medidores de energía que registran datos de dos fuentes de energía diferentes. Proporciona dos contadores que muestran el consumo de energía en el tablero público de electricidad (EB) y el generador diésel (DG). El medidor mide todos los parámetros eléctricos importantes, incluida la energía activa, la energía reactiva, la corriente, el voltaje, la potencia, el factor de potencia, la frecuencia, etc. Las unidades admiten máx. Conexión directa de 100A, ahorrando costes y evitando problemas para conectar CT externos. Se proporcionan dos salidas de pulso y 1 puerto de comunicación (RS485 Modbus/DLT645) para monitoreo y configuración remotos, adecuados para monitorear el consumo de energía en aplicaciones residenciales, solares fotovoltaicas, sistemas de carga de vehículos eléctricos, industriales y de servicios públicos.
| Características eléctricas | ||
| Tipo de Medición | RMS en sistema de CA monofásico (1P N) | |
| Precisión de medición | Fuerza | 1% del rango máximo |
| Energía Activa | IEC 62053-21 Clase 1.0/EN50470-1/3 Clase B | |
| Energía reactiva | IEC62053-23 Clase 2, IEC 61557-12 Clase 2 | |
| Frecuencia | 0,2% de frecuencia media | |
| Actual | 0,5% del rango máximo | |
| Voltaje | 0,5% del rango máximo | |
| Factor de potencia | 1% de la unidad (0,01) | |
| Entrada y salida | |||
| Aporte | Actual
| Corriente nominal (Ib/Iref) | 10A |
| Corriente máxima (Imáx.) | 100A | ||
| Corriente mínima (Imin.) | 0.5A | ||
| Corriente inicial | 40mA | ||
| Voltaje | Tensión nominal (Un) | 230V | |
| Voltaje operativo | 80%~120% de la ONU | ||
| Producción | SDM230-Pulso | Salida de 2 pulsos para imp/exp. energía | |
| SDM230-Modbus | Salida de 2 pulsos RS485 Modbus | ||
| SDM230-Mbus | M-bus de salida de 2 impulsos EN13757 | ||
| SDM230-2T | 2 Salidas de Pulsos RS485 Modbus 2 Tarifas (Doble Fuente de Alimentación) | ||
| SDM230M-DI | Salida de 2 pulsos Entrada digital Modbus RS485 | ||
| SDM230-Lora | 2 salidas de pulso LoraWAN | ||
| Comunicaciones Modbus RS485 | |
| Dirección de comunicación | 1~247 |
| Distancia de transmisión | 1000 m máximo |
| Velocidad de transmisión | 1200bps~38400bps |
| Paridad | Ninguno (predeterminado), impar, par |
| Bits de parada | 1 o 2 |
| Tiempo de respuesta | <100 ms |
| Comunicaciones M-Bus EN13757-3 | |
| Dirección de comunicación | 1~250 |
| Distancia de transmisión | 1000 m máximo |
| Velocidad de baudios | 300bps~9600bps |
| Paridad | Ninguno (predeterminado), impar, par |
| Bits de parada | 1 o 2 |
