RS485 MODBUS/DLT645 100A DIN Rail Rail Medidor de energía media única

  • RS485 MODBUS/DLT645 100A DIN Rail Rail Medidor de energía media única

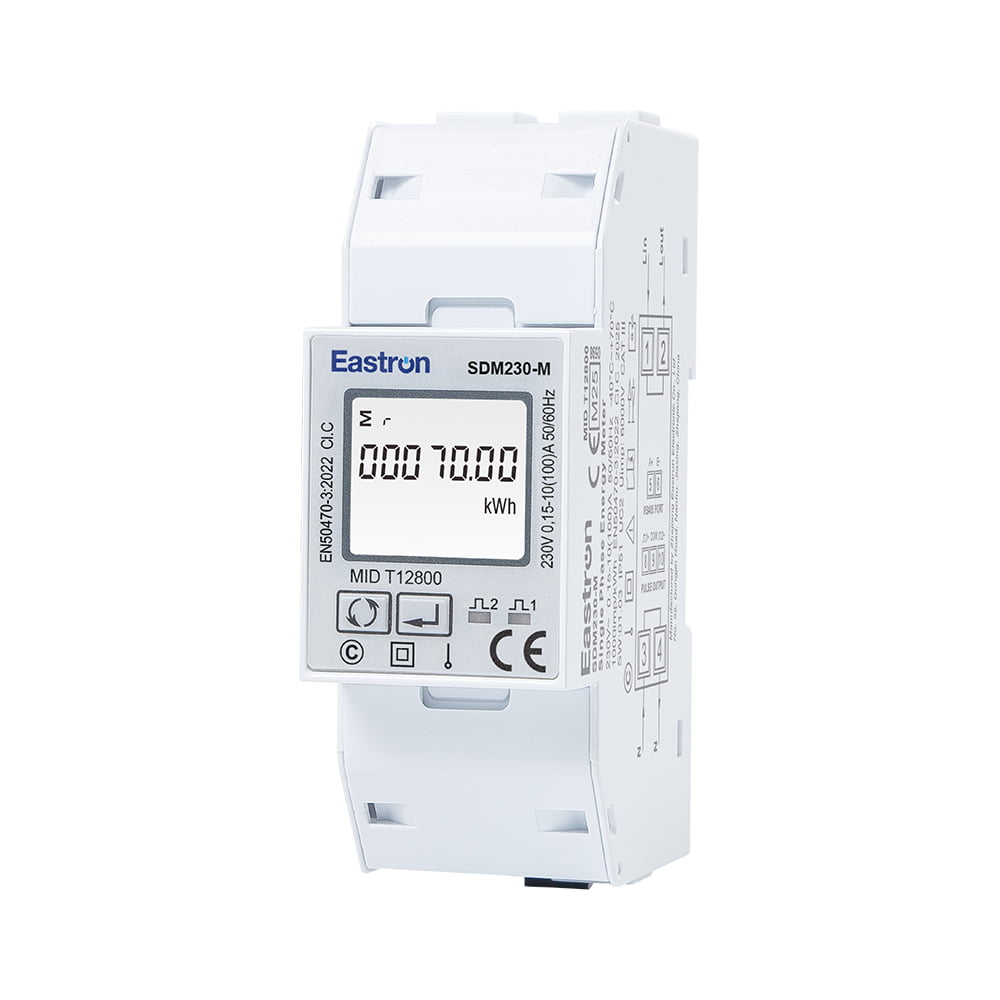

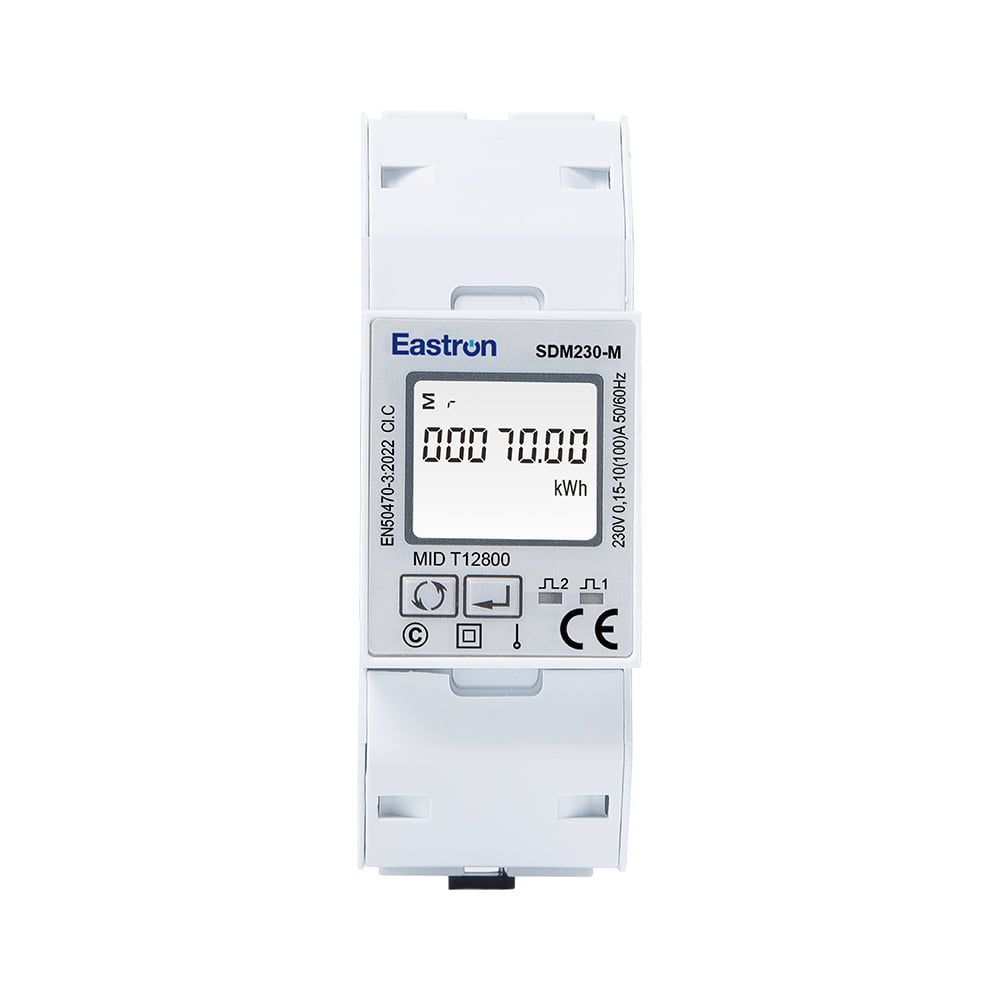

SDM230-M

RS485 MODBUS/DLT645 100A DIN Rail Rail Medidor de energía media única

  • Multi-medición: KWH, Kvarh, W, Var, VA, V, A, PF, Hz, Max. DMD, ECT.
  • LCD con retroiluminación
  • 2 Puerto RS485 de salida de pulso
  • Medición bidireccional
  • Max. Carga directa de 100 A
  • 2 módulo de 36 mm de ancho
  • Aprobado a medio
  • 1P2W

(86)573-83698881

sales@eastrongroup.com

SDM230 M / mb / 2t / di / p

Medidor de energía multifunción de una sola fase

El SDM230-MODBUS es un medidor de energía medio de fase única RS485 MODBUS/DLT645 100A DIN Rail. Mide energía activa, energía reactiva, corriente, voltaje, potencia, factor de potencia, frecuencia, etc. Las unidades admiten máx. Conexión directa de 100 A, ahorrando el costo y evitando el problema de conectar CTS externos. Se proporcionan dos salidas de pulso y 1 puerto de comunicación (RS485 MODBUS/DLT645) para el monitoreo y el ajuste remoto, adecuados para monitorear el consumo de energía en aplicaciones residenciales, solar PV, carga de EV, industriales y de servicios públicos.

La unidad ha sido aprobada para cumplir con los requisitos de la Directiva de la UE 2014/32/EU.

Características eléctricas

Tipo de medición

RMS en el sistema de CA de una sola fase (1p n)

Precisión de la medición

Voltaje

± 0.5%

Actual

± 0.5%

Frecuencia

± 0.2%

Factor de potencia

0.01

Potencia activa

± 1%

Potencia reactiva

± 1%

Poder aparente

± 1%

Energía activa

Clase 0.5 IEC62053-22

Clase C EN50470-3: 2022

Energía reactiva

Clase 2 IEC62053-23

Entrada y salida

Aporte

Actual

Corriente nominal (IB/IREF)

10A

Corriente máxima (IMAX).

100A

Corriente mínima (imin).

0.15a

Voltaje

Voltaje nominal (un)

230V

Voltaje operacional

80% ~ 120% de la ONU

Producción

SDM230-P

2 Salida de pulso para Imp/Exp. energía

SDM230-M

2 salida de pulso rs485 modbus

SDM230-MB-2T

2 Pulse Salida M-Bus EN13757 2 Tarifas (fuente de energía dual)

SDM230-2T

2 Pulse Salida RS485 Tarifas Modbus 2 (fuente de energía dual)

Sdm230-di

2 salida de pulso RS485 Entrada digital de Modbus

RS485 Modbus Communications

Dirección de comunicación

1 ~ 247

Distancia de transmisión

1000m máximo

Velocidad de transmisión

2400bps ~ 38400bps

Paridad

Ninguno (predeterminado), impar, par

Parada

1 o 2

Tiempo de respuesta

<100 ms

M-Bus EN13757-3 Comunicaciones

Dirección de comunicación

1 ~ 250

Distancia de transmisión

1000m máximo

Tasa de baudios

300bps ~ 9600bps

Paridad

Ninguno (predeterminado), impar, par

Parada

1 o 2

Cableado y dimensiones [mm:]

Cableado y dimensión [mm:]

Diagrama de cableado

Cableado y dimensión [mm:]

Dimensiones
