Medidor de energía ETL monofásico de carril dinar RS485 65A con entrada digital

  • Medidor de energía ETL monofásico de carril dinar RS485 65A con entrada digital
  • Medidor de energía ETL monofásico de carril dinar RS485 65A con entrada digital
  • Medidor de energía ETL monofásico de carril dinar RS485 65A con entrada digital
  • Medidor de energía ETL monofásico de carril dinar RS485 65A con entrada digital
  • Medidor de energía ETL monofásico de carril dinar RS485 65A con entrada digital
  • Medidor de energía ETL monofásico de carril dinar RS485 65A con entrada digital

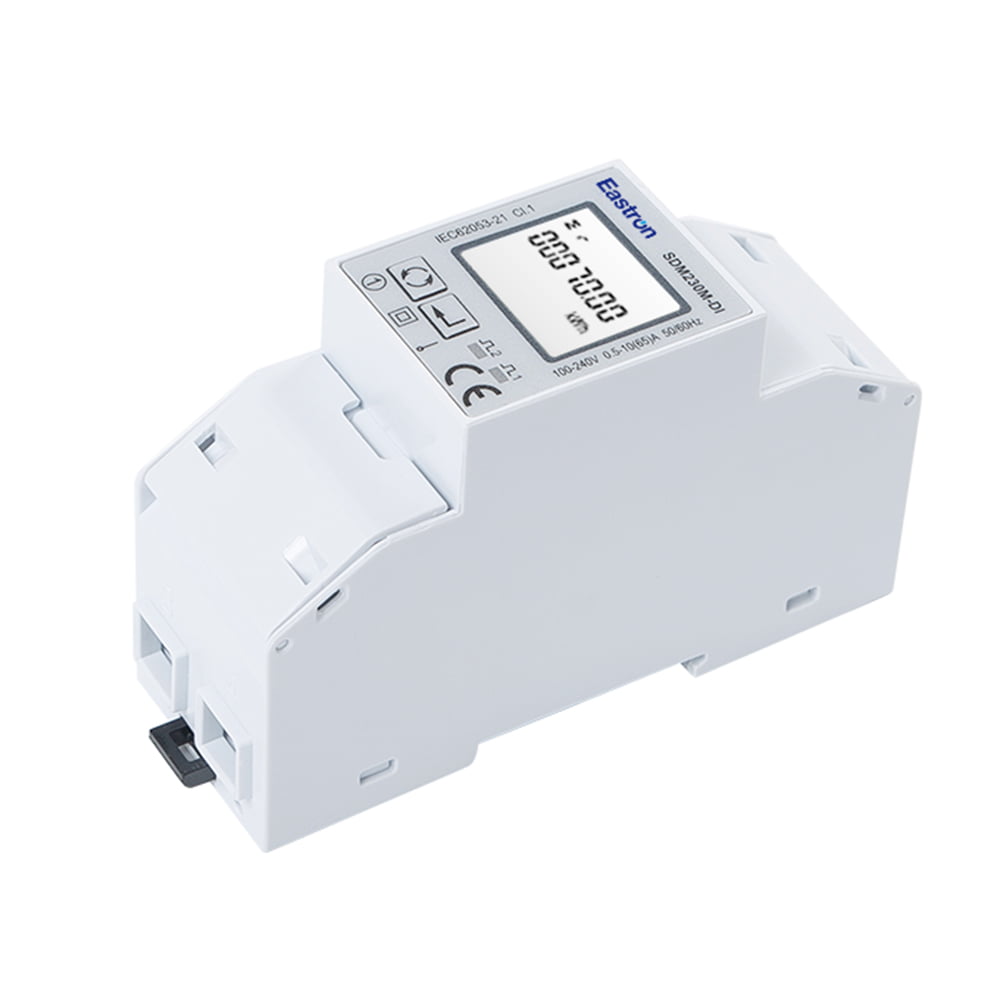

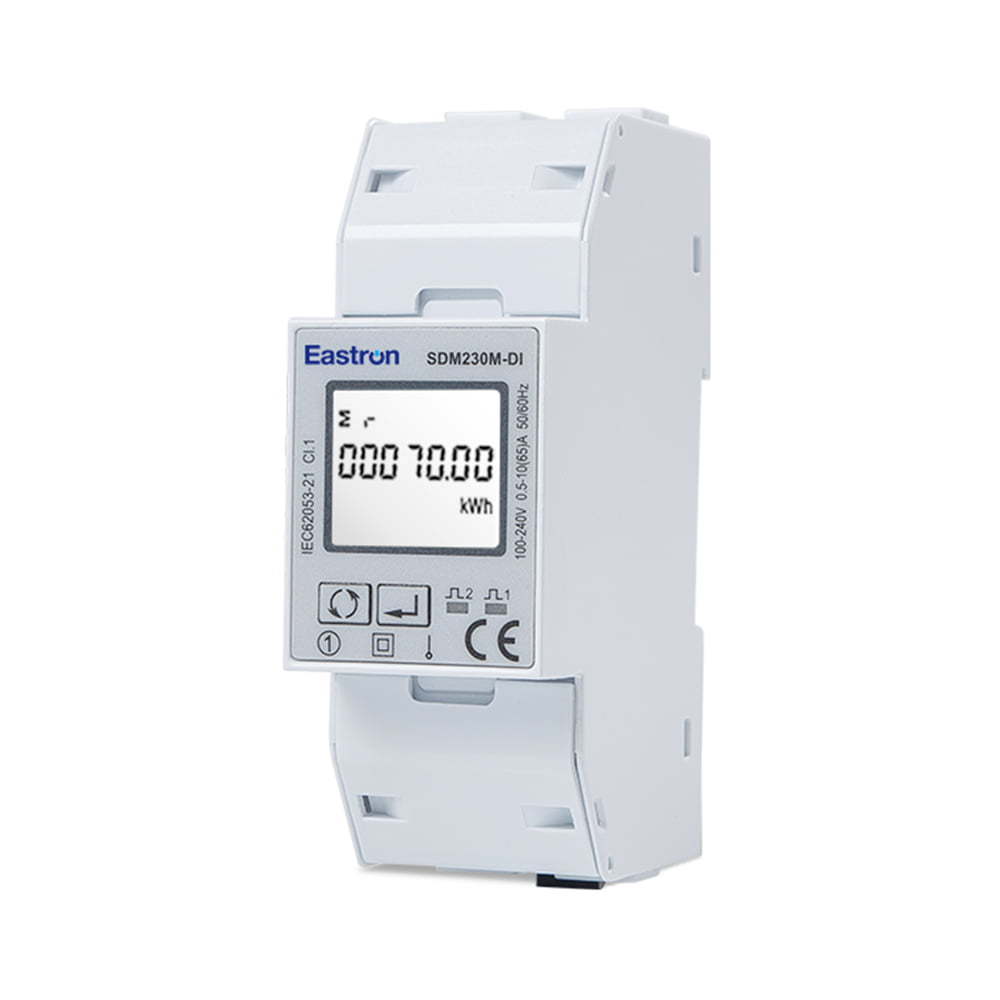

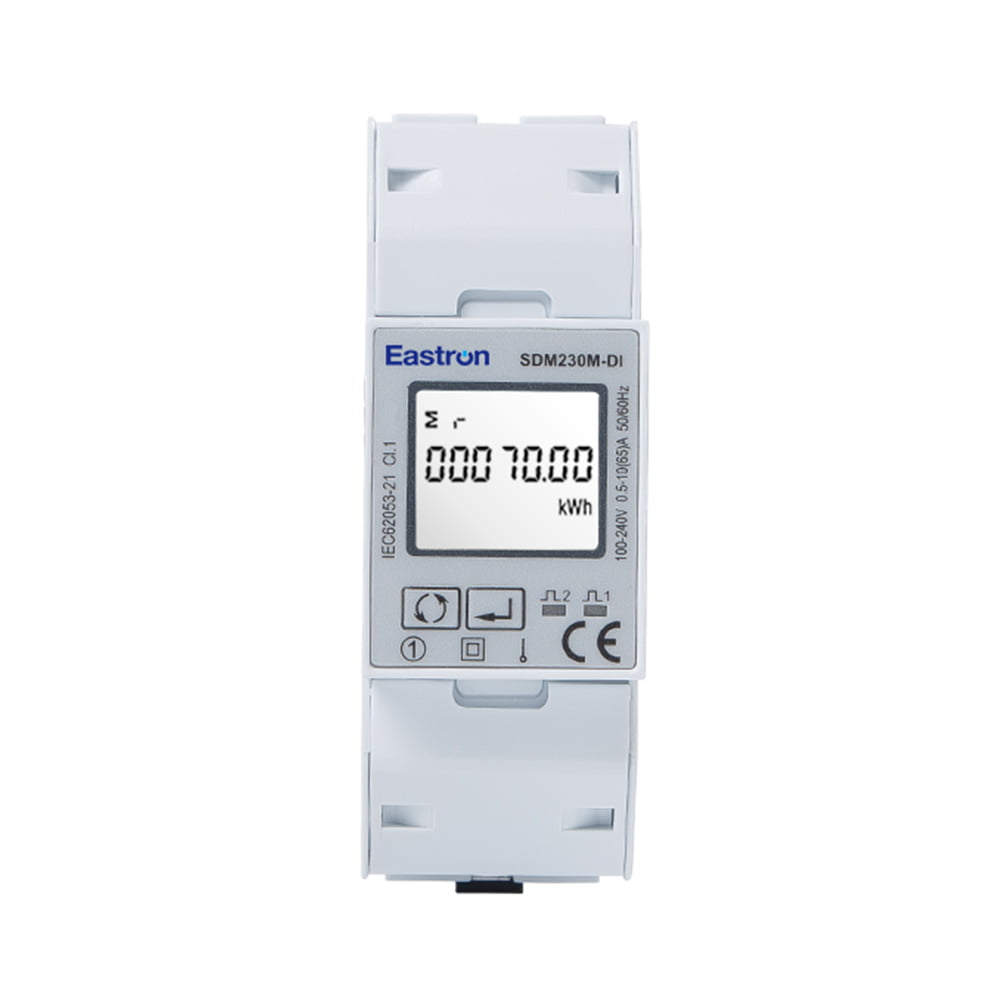

SDM230M-DI

Medidor de energía ETL monofásico de carril dinar RS485 65A con entrada digital

  • Multimedición: kWh,W, V, A, PF, Hz, dmd,etc.
  • LCD con retroiluminación
  • Entradas digitales Modbus
  • Medición bidireccional
  • Entrada digital
  • Máx. Carga directa de 65 A.
  • 2 módulos de 36 mm de ancho
  • Aprobado por MID/listado por ETL
  • 1P2W
El SDM230M-DI es un medidor de energía ETL monofásico de carril DIN RS485 65A de 2 DIN con entrada digital.  Mide energía activa, energía reactiva, corriente, voltaje, potencia, factor de potencia, frecuencia, etc. Las unidades admiten máx. Conexión directa de 65A, ahorrando costes y evitando problemas para conectar CT externos. Se proporcionan dos salidas de pulso y 1 puerto de comunicación (RS485 Modbus/DLT645) para monitoreo y configuración remotos, adecuados para monitorear el consumo de energía en aplicaciones residenciales, solares fotovoltaicas, sistemas de carga de vehículos eléctricos, industriales y de servicios públicos.
La unidad ha sido listada en ETL por intertek.

Características eléctricas

Tipo de Medición

RMS en sistema de CA monofásico (1P N)

Precisión de medición

Fuerza

1% del rango máximo

Energía Activa

IEC62053-21 Clase 1

Energía reactiva

IEC62053-23 Clase 2

Frecuencia

0,2% de frecuencia media

Actual

0,5% del rango máximo

Voltaje

0,5% del rango máximo

Factor de potencia

1% de la unidad (0,01)

Entrada y salida

Aporte

Actual

Corriente nominal (Ib/Iref)

10A

Corriente máxima (Imáx.)

65A

Corriente mínima (Imin.)

0.5A

Corriente inicial

40mA

Voltaje

Voltaje de operación

100-240V

Producción

SDM230-Pulso

Salida de 2 pulsos para imp/exp. energía

SDM230-Modbus

Salida de 2 pulsos RS485 Modbus

SDM230-Mbus

M-bus de salida de 2 impulsos EN13757

SDM230-2T

2 Salidas de Pulsos RS485 Modbus 2 Tarifas (Doble Fuente de Alimentación)

SDM230M-DI

Salida de 2 pulsos Entrada digital Modbus RS485

Comunicaciones Modbus RS485

Dirección de comunicación

1~247

Distancia de transmisión

1000 m máximo

Velocidad de transmisión

1200bps~38400bps

Paridad

Ninguno (predeterminado), impar, par

Bits de parada

1 o 2

Tiempo de respuesta

<100 ms

Comunicaciones M-Bus EN13757-3

Dirección de comunicación

1~250

Distancia de transmisión

1000 m máximo

Velocidad de baudios

300bps~9600bps

Paridad

Ninguno (predeterminado), impar, par

Bits de parada

1 o 2

Cableado y dimensiones [mm:]

Cableado y dimensiones [mm:]

Diagrama de cableado

Cableado y dimensiones [mm:]

Dimensiones
