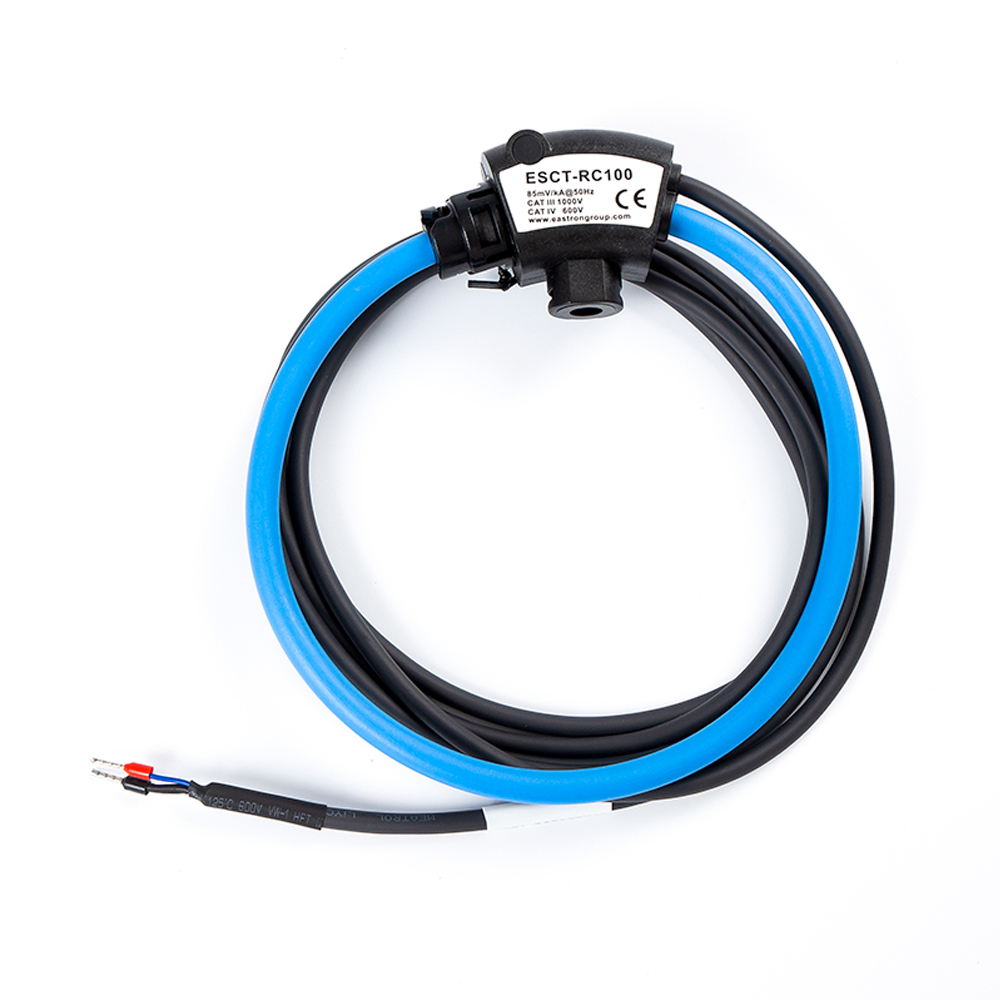

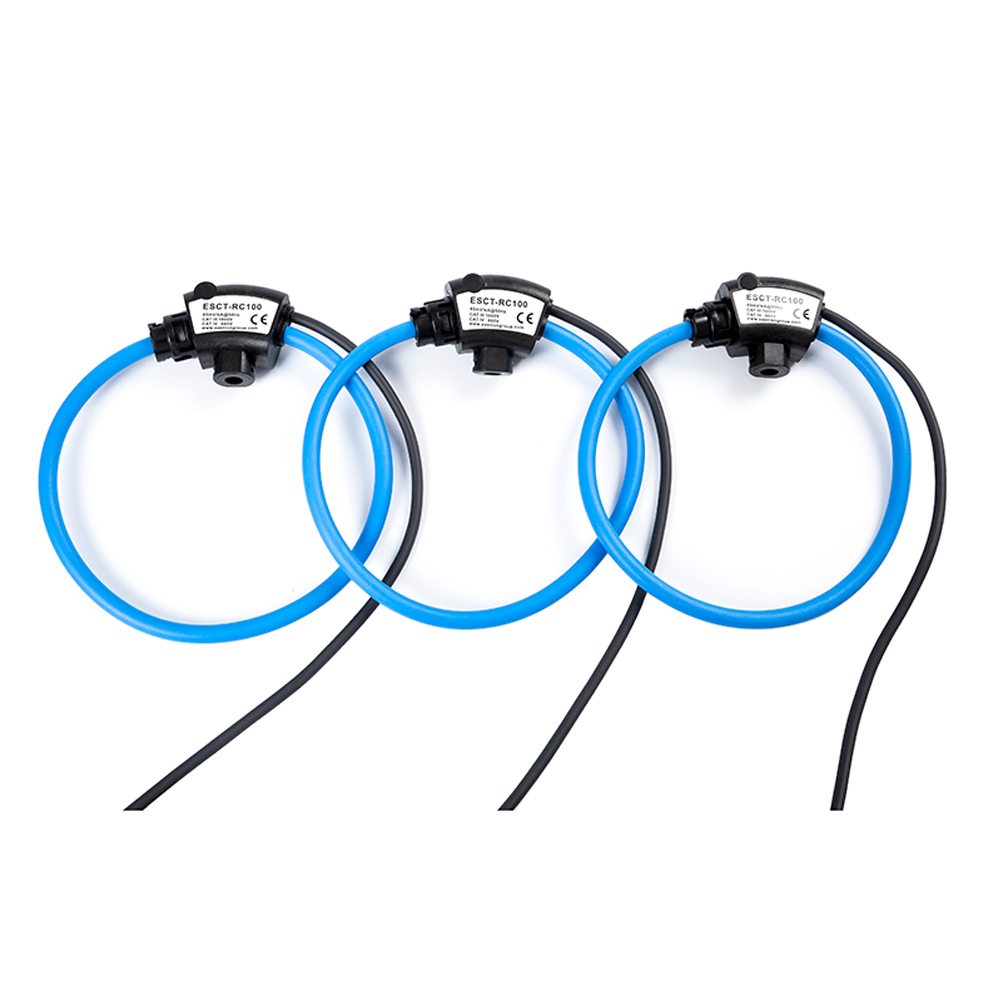

La serie ESCT-RC es un transductor de corriente flexible basado en el principio de Rogowski, especialmente adecuado para medición en combinación con dispositivos portátiles. Las bobinas de la Serie ESCT-RC están disponibles en diferentes tamaños y se pueden suministrar según diseño del cliente, por lo que se pueden utilizar en todas aquellas aplicaciones, en las que los transductores tradicionales no encajan por su tamaño y/o peso.
Debido a sus características específicas, la bobina Rogowski flexible es una solución extremadamente cómoda para la medición de corriente y puede usarse en numerosos casos donde el transductor de corriente tradicional no es la solución adecuada.
La bobina de la Serie ESCT-RC está provista de un escudo contra la influencia de campos magnéticos externos, por lo que otorga una medición estable desde corrientes bajas hasta cientos de kA. Las bobinas de Rogowski deben conectarse a un integrador electrónico para compensación de cambio de fase de 90° y ecualización de frecuencia. Nuestros medidores de panel y de RAIL DIN pueden interconectar bobinas Rogowski directamente sin la necesidad de integradores externos. Esto es una ventaja porque no hay cajas externas ni fuente de alimentación, con la consiguiente facilidad de uso. Las características particulares de las bobinas Rogowski combinadas con la programación de entrada extremadamente flexible de nuestros medidores portátiles, permiten realizar mediciones en todas las aplicaciones.
| Especificación | ||||
| modelo | ESCT-RC100 | ESCT-RC150 | ESCT-RC200 | |

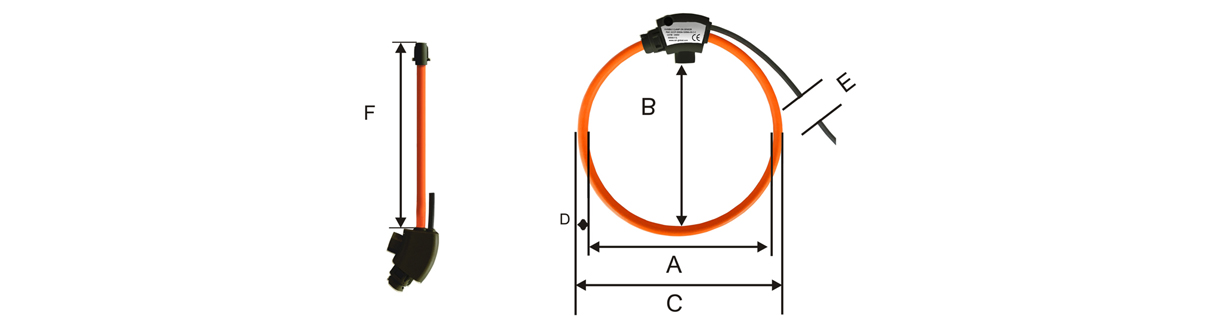

| Longitud de la bobina | 395 milímetros | 525mm | 665 milímetros | |
| Corriente nominal de referencia | 1000A | 3000A | 6000A | |
| Resistencia de la bobina | 260 (/-10) Ω | 320 (/-10) Ω | 390 (/-10) Ω | |
| Corriente máxima mensurable | 100kA | |||
| Sección de bobina | 8m | |||
| longitud del cable | 2 metros | |||
| Salida (di/dt) | Sin calibrar | 85 mV/kA a 50 Hz 102 mV/kA a 60 Hz | 50 mV/kA a 50 Hz 60mV/kA@60Hz | |
| calibrado | 110 mV/kA a 50 Hz 132 mV/kA a 60 Hz | |||
| Precisión de lectura | calibrado <0,5% (posición central, 25 ℃) Sin calibrar < 5% de tolerancia (posición central, 25 ℃) | |||
| Temperatura | Sin calibrar 200ppm/C calibrado 300 ppm/C | |||
| Error de posición | ±1% máximo | |||
| Salida en 0A (deriva cero) | ≤0,05mV | |||
| Error de fase | ≤0,5° | |||
| Linealidad | ±0,2% de la lectura | |||
| ancho de banda | 1 Hz a 100 kHz (-3 dB) | |||
| Temperatura de funcionamiento | -30 ℃ a 80 ℃ | |||
| Temperatura de almacenamiento | -40 ℃ a 90 ℃ | |||
| Para otros requisitos, contáctenos para personalizarlo. | ||||
