Inteligente x96-5J

Ethernet TCP Gateway Medidor de panel montado en panel trifásico para distribución de electricidad

  • Medición de varios parámetros
  • Hasta 63º THD e IHD
  • RS485 Modbus RTU y Ethernet Modbus TCP/IP
  • Multi-Tariffs (RTC) disponibles
  • Entrada y salida digital
  • Alta precisión de la clase 0.5s
  • Gráfico de barras para indicación de energía
  • Pantalla LCD retroiluminada para ángulos de visualización completos
  • Instalación de empuje y conexión de complemento
  • Grabación de SOE
  • Modbus RTU/TCP Gateway

Serie Smart X96 F ~ J

Analizador de energía inteligente para sistemas de fase individual y trifásica

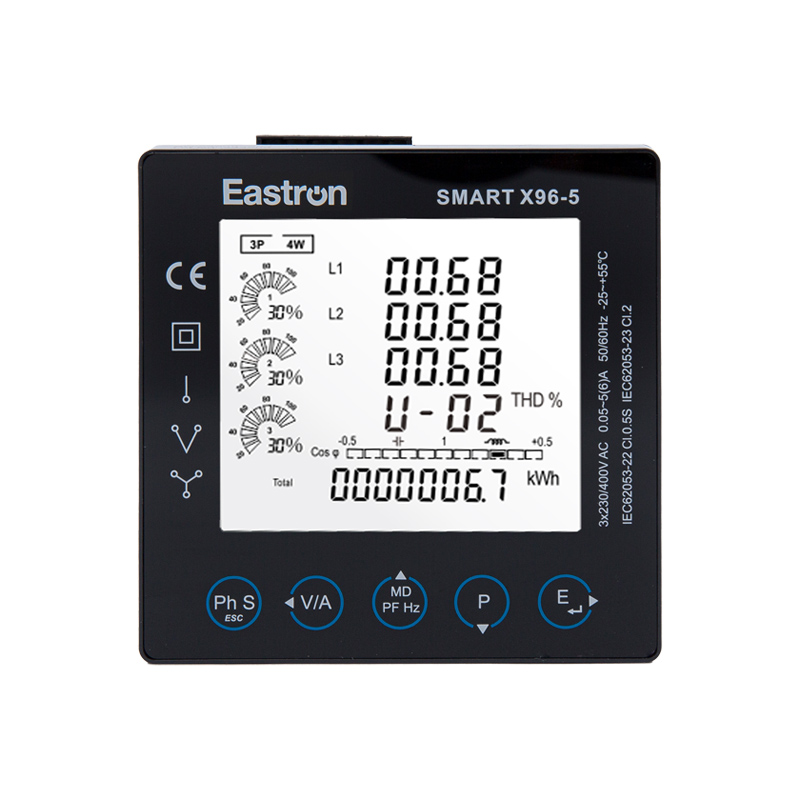

La serie Eastron Smart X96-5J es un medidor de panel montado en panel trifásico Ethernet TCP Gateway para la distribución de electricidad. Los medidores de la serie miden y muestran las características de los proveedores 1P2W, 3P4W y 3P3W, incluidos voltaje, frecuencia, corriente, energía, energía activa y reactiva, importado o exportado, armónico, factor de potencia, máx. demanda, etc.

El Smart X96-5J se puede condigar para trabajar con una amplia gama de CTS y PT, lo que le da a la unidad una amplia gama de operaciones. RS485 Modbus RTU y Ethernet TCP/IP están disponibles para lectura y configuración remotas. Las entradas y salidas digitales se proporcionan para el conteo de señal externo y el control externo del dispositivo. Los parámetros de 30 tipos se pueden configurar para la alarma. 20 SOE se puede registrar con información de tiempo.

El Smart X96-5J se usa ampliamente no solo en el sistema de transmisión y distribución de energía de electricidad, sino también en la medición y análisis de consumo de energía en la red de energía inteligente LV/MV. También podría usarse como una puerta de enlace para Modbus RTU/TCP.

Características eléctricas

Tipo de medición

RMS incluyendo armónicos en el sistema de CA trifásico (3p, 3p n)

Precisión de la medición

Potencia activa

1.0% del rango máximo

Potencia reactiva

1.0% del rango máximo

Poder aparente

1.0% del rango máximo

Energía activa

IEC 62053-22 Clase 0.5S, IEC 62053-21 Clase 1.0

Energía reactiva

1.0% del rango máximo para IEC 62053-24

Frecuencia

0.2% de la frecuencia media

Actual

0.5% del rango máximo

Voltaje

0.5% del rango máximo

Factor de potencia

1% de la unidad (0.01)

Thd

2% a 63º armónico

Entrada y salida

Aporte

Actual

Corriente nominal

5A

Corriente máxima

9999a

Mínimo corriente

0.25a

Corriente inicial

20 mA

Voltaje

Aux.power suministro

230V L-N AC o 120V ~ 380V DC

Voltaje medido

50V ~ 600V (3P4W)

50V ~ 480V (3P3W)

Comunicación

Puerto rs485

Modbus RTU (RS485)

Tipo

Medio dúplex de 2 hilos

Tasa de baudios

2400,4800, 9600, 19200, 38400 bps

DIRECCIÓN

1 a 247

Pari

Ninguno (predeterminado), incluso, impar

Parada

1 o 2

Características mecánicas

Peso

420g

IP grado de protección (IEC 60529)

Pantalla delantera IP51

Dimensiones (WXHXD)

96x96x92 mm

Recorte de panel

Vertical

Material del estuche del medidor

Autoextinguante UL 94 V-0

Terminales

Apestosa cubierta de tornillo.

Características ambientales

Temperatura de funcionamiento

-25 a 55 ° C

Temperatura de almacenamiento

-40 a 70 ° C

Calificación de humedad

<95% HR a 50 ° C (no condensación)

Título de contaminación

2

Altitud

2000m

Cableado y dimensiones [mm:]

Instalación y dimensión [MM:]

Instalación

Instalación y dimensión [MM:]

Dimensiones
