Analizador de potencia multifunción montado en panel Modbus RS485

  • Analizador de potencia multifunción montado en panel Modbus RS485
  • Analizador de potencia multifunción montado en panel Modbus RS485
  • Analizador de potencia multifunción montado en panel Modbus RS485
  • Analizador de potencia multifunción montado en panel Modbus RS485

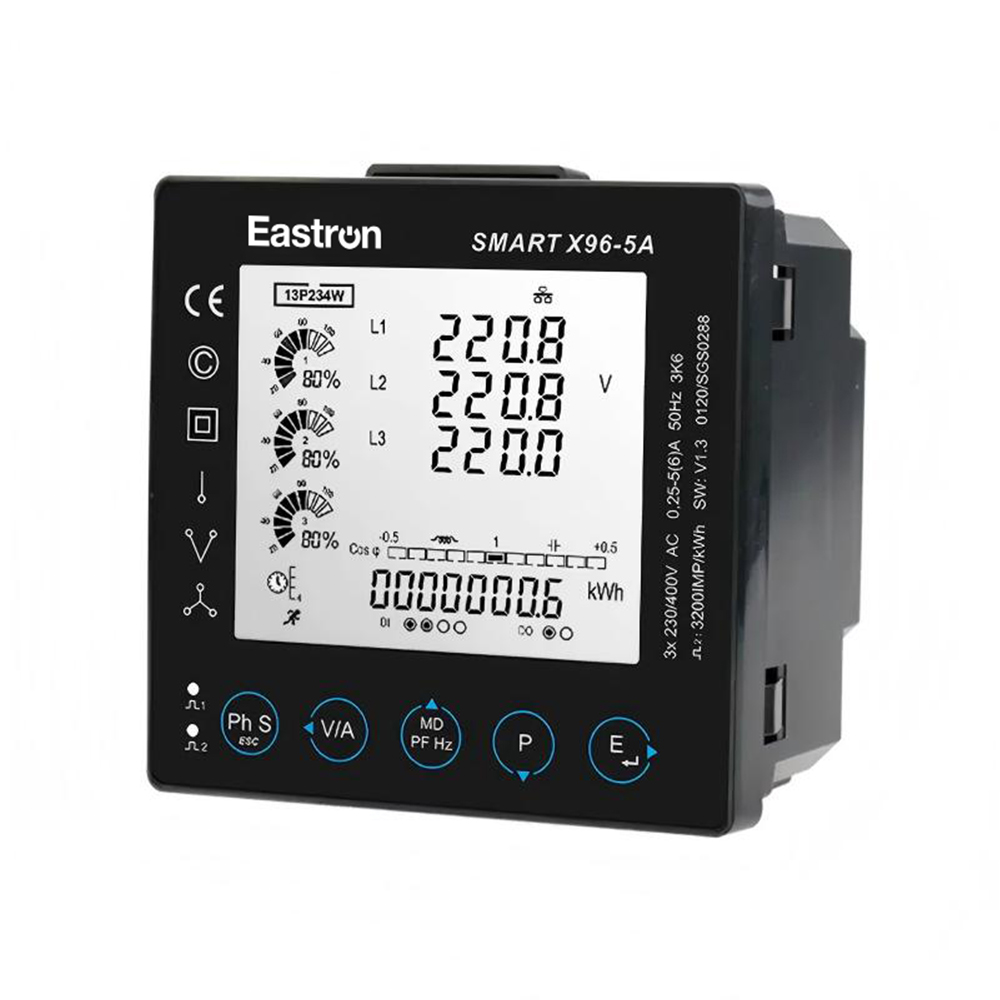

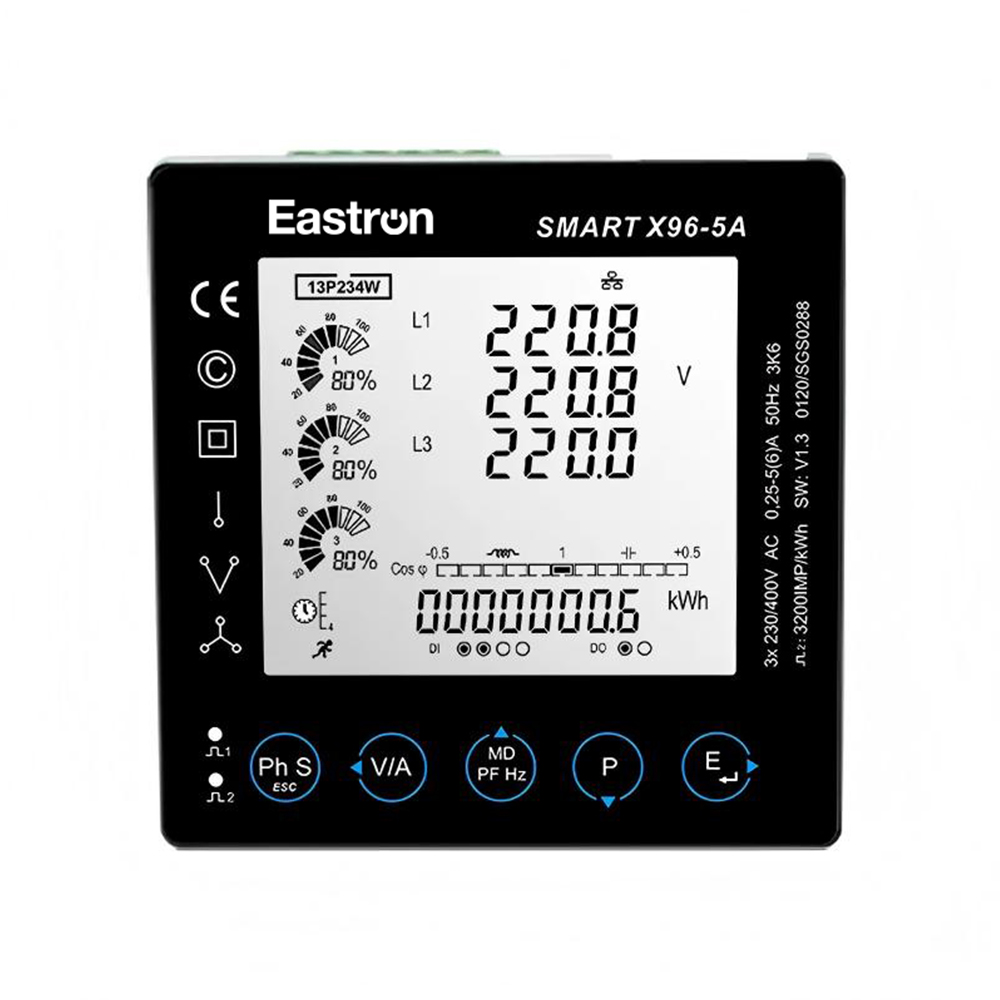

Inteligente X96-5A

Analizador de potencia multifunción montado en panel Modbus RS485

  • Autoalimentación
  • Medición multiparamétrica
  • Hasta 63 THD y IHD
  • RS485 Modbus RTU y salidas de pulso
  • Alta precisión de clase 0,5s
  • Gráfico de barras para indicación de potencia.
  • Pantalla LCD retroiluminada para ángulos de visión completos
  • Instalación push-in y conexión enchufable

Eastron Smart X96-5A es un analizador de potencia multifunción montado en panel Modbus RS485. El medidor mide y muestra las características de los proveedores 1p2w, 3p4w y 3p3w, incluyendo voltaje, corriente, frecuencia, potencia, energía activa y reactiva, importada y exportada, armónicos, demanda máxima, etc.

El soporte del contador se autoalimenta desde cualquiera de las tres fases. Utiliza una pantalla de alta definición con retroiluminación programable para una alta visibilidad en zonas oscuras y desde todos los ángulos de visión. Los nuevos íconos del sector muestran el porcentaje de la carga de energía en 3 fases. R485 Modbus RTU y 2 salidas de pulso están equipadas para comunicación remota.

El medidor se usa ampliamente no solo en el sistema de transmisión y distribución de energía eléctrica, sino también en la medición y análisis del consumo de energía en la red eléctrica inteligente LV/MV.

Características eléctricas

Tipo de medida

RMS incluidos armónicos en un sistema de CA trifásico (3P, 3P N)

Precisión de medición

potencia activa

1,0% del rango máximo

potencia reactiva

1,0% del rango máximo

poder aparente

1,0% del rango máximo

Energía Activa

IEC 62053-22 Clase 0.5S, IEC 62053-21 Clase 1.0

Energía reactiva

1,0% del rango máximo según IEC 62053-24

Frecuencia

0,2% de frecuencia media

Actual

0,5% del rango máximo

Voltaje

0,5% del rango máximo

Factor de potencia

1% de la unidad (0,01)

THD

2% al armónico 63

Entrada y salida

Corriente de entrada

Corriente nominal

5A

Corriente máxima

9999A

Corriente mínima

0.25A

Corriente inicial

20mA

Producción

Contacto Clasificación actual

2-27 mA a 27 V CC

Tensión nominal de contacto

5-27 VCC

Ancho de pulso

60/100/200 ms

Constante de pulso de S0 1

0,01 / 0,1 / 1 / 10 / 100 kWh/kVArh

Constante pulsada de S0 2

3200 IMP/kWh ((no configurable))

Comunicación

Puerto RS485

Modbus RTU (RS485)

Tipo

Semidúplex de 2 hilos

Velocidad de baudios

2400,4800, 9600, 19200, 38400 puntos por segundo

DIRECCIÓN

1 a 247

paria

Ninguno (predeterminado), par, impar

Bit de parada

1 o 2

Características mecánicas

Peso

420g

Grado de protección IP (IEC 60529)

Pantalla frontal IP51

Dimensiones (AnchoxAltoxLargo)

96x96x92mm

Recorte del panel

Vertical

Material de la caja del medidor

Autoextinguible UL 94 V-0

Terminales

Abrazadera de tornillo cubierta.

Características ambientales

Temperatura de funcionamiento

-25 a 55°C

Temperatura de almacenamiento

-40 a  70 °C

Clasificación de humedad

<95 % de humedad relativa a 50 °C (sin condensación)

Grado de contaminación

2

Altitud

2000m

Cableado y dimensiones [mm:]

Instalación y dimensiones [mm:]

Instalación

Instalación y dimensiones [mm:]

Dimensiones
