Analizador de potencia multifunción montado en panel RS485 Modbus 72x72

  • Analizador de potencia multifunción montado en panel RS485 Modbus 72x72
  • Analizador de potencia multifunción montado en panel RS485 Modbus 72x72
  • Analizador de potencia multifunción montado en panel RS485 Modbus 72x72
  • Analizador de potencia multifunción montado en panel RS485 Modbus 72x72
  • Analizador de potencia multifunción montado en panel RS485 Modbus 72x72
  • Analizador de potencia multifunción montado en panel RS485 Modbus 72x72
  • Analizador de potencia multifunción montado en panel RS485 Modbus 72x72
  • Analizador de potencia multifunción montado en panel RS485 Modbus 72x72
  • Analizador de potencia multifunción montado en panel RS485 Modbus 72x72
  • Analizador de potencia multifunción montado en panel RS485 Modbus 72x72

Inteligente X72-5F

Analizador de potencia multifunción montado en panel RS485 Modbus 72x72

  • Mida THD de voltaje y corriente.
  • CI hasta el 15
  • Medición multiparamétrica
  • RS485 Modbus RTU y salidas de pulsos
  • CT y PT programables
  • Gráfico de barras para indicación de potencia

Inteligente X72

ANALIZADOR DE ENERGÍA INTELIGENTE

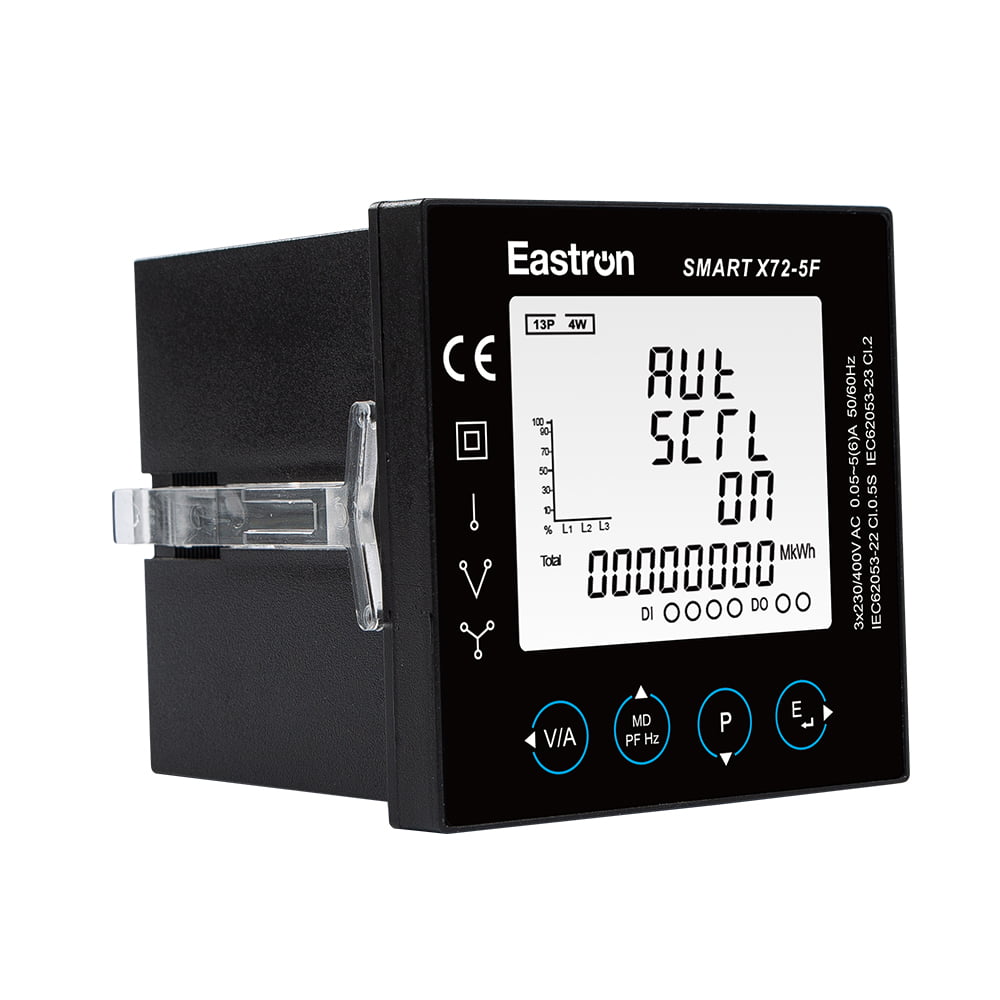

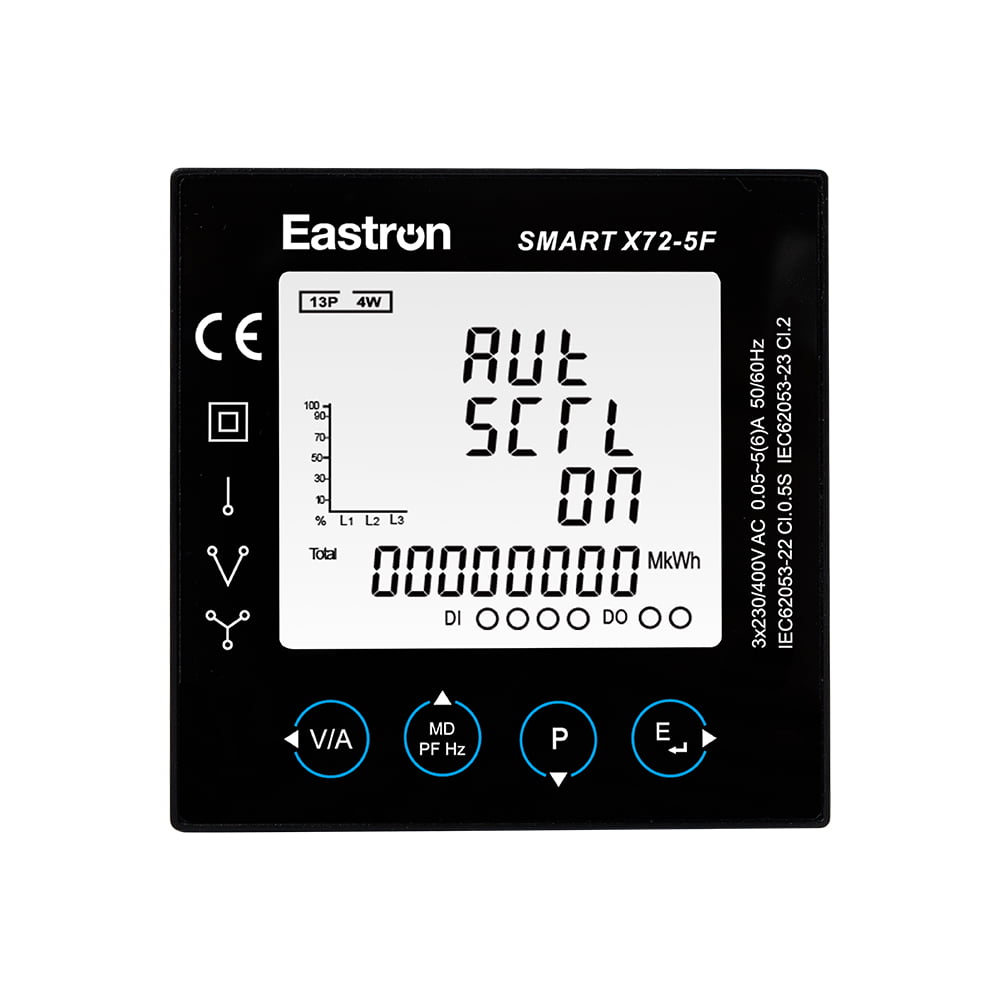

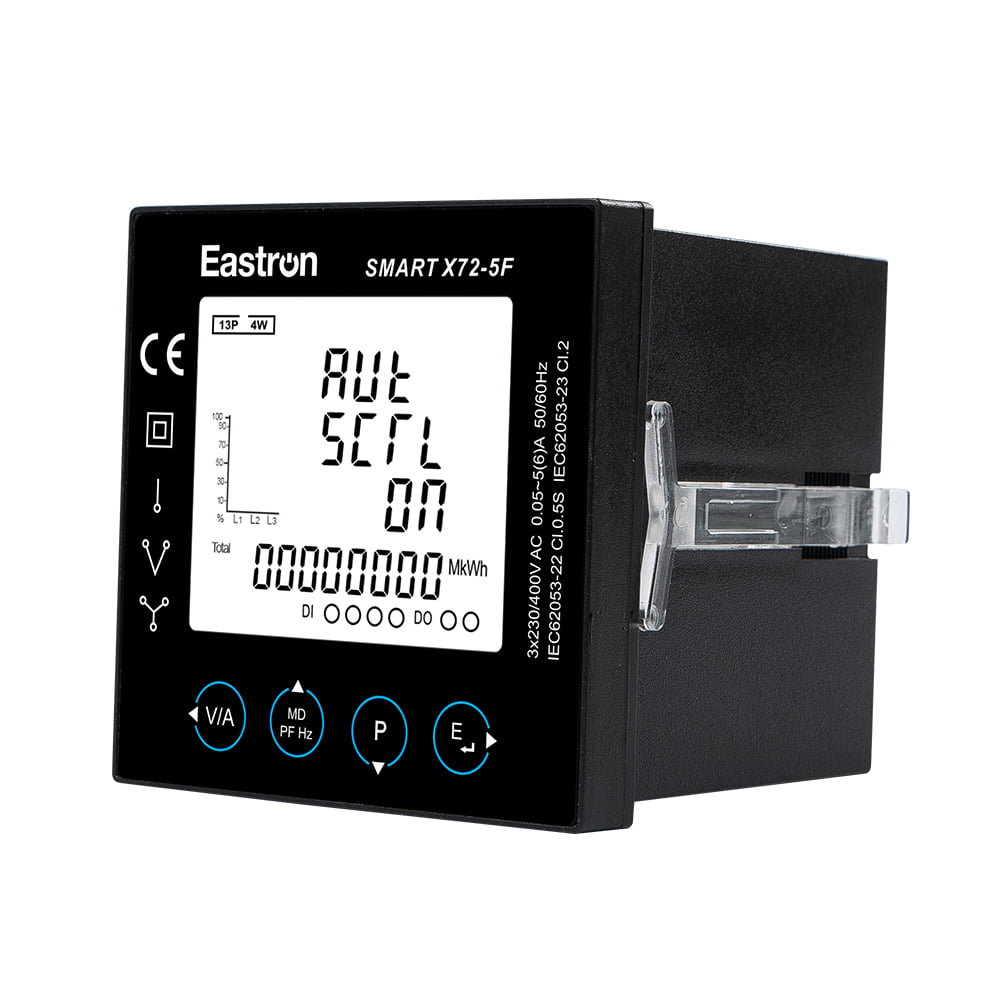

Eastron Smart X72-5F es un analizador de potencia multifunción montado en panel RS485 Modbus 72x72. Puede medir y mostrar con precisión varios parámetros de potencia en redes eléctricas monofásicas de dos hilos, trifásicas de tres hilos y trifásicas de cuatro hilos: voltaje, corriente, potencia, frecuencia, potencia activa, potencia reactiva Electricidad, importada y exportado, etcétera.

Smart X72 tiene una interfaz de comunicación RS485, admite la velocidad de comunicación más alta de 38400 bps, puede realizar comunicación remota y es una opción ideal para el monitoreo de energía. Los parámetros se pueden configurar a través de los botones táctiles del panel o mediante comunicación Modbus RS485. La configuración está protegida con contraseña.

Características eléctricas

Tipo de Medición

RMS incluidos armónicos en un sistema de CA trifásico (3P, 3P N)

Precisión de medición

potencia activa

1,0% del rango máximo

Potencia reactiva

1,0% del rango máximo

poder aparente

1,0% del rango máximo

Energía Activa

IEC 62053-22 Clase 0.5S, IEC 62053-21 Clase 1.0

Energía reactiva

IEC62053-23 Clase 2

Frecuencia

0,2% de frecuencia media

Actual

0,5% del rango máximo

Voltaje

0,5% del rango máximo

Factor de potencia

1% de la unidad (0,01)

THD

2% al 15º armónico

Aporte

Actual

TC primaria

1-9999A

TC secundaria

1A/5A

Corriente mínima

0.25A

Corriente inicial

20mA

Voltaje

Fuente de alimentación auxiliar

230 V L-N CA o 120 V ~ 380 V CC

Voltaje medido

50V ~ 600V (3P4W)

50 V ~ 480 V (3P3W)

Comunicaciones Modbus

Estándar de interfaz y protocolo

RS485 y MODBUS RTU

Dirección de comunicación

1~247

Modo de transmisión

Medio Dúplex

Tipo de datos

Punto flotante

Distancia de transmisión

1000 m máximo

Velocidad de transmisión

2400bps~38400bps

Paridad

Ninguno (predeterminado), impar, par

Bits de parada

1 o 2

Tiempo de respuesta

<100mS

Cableado y dimensiones [mm:]

Cableado y dimensiones [mm:]

Diagrama de cableado

Cableado y dimensiones [mm:]

Dimensiones
