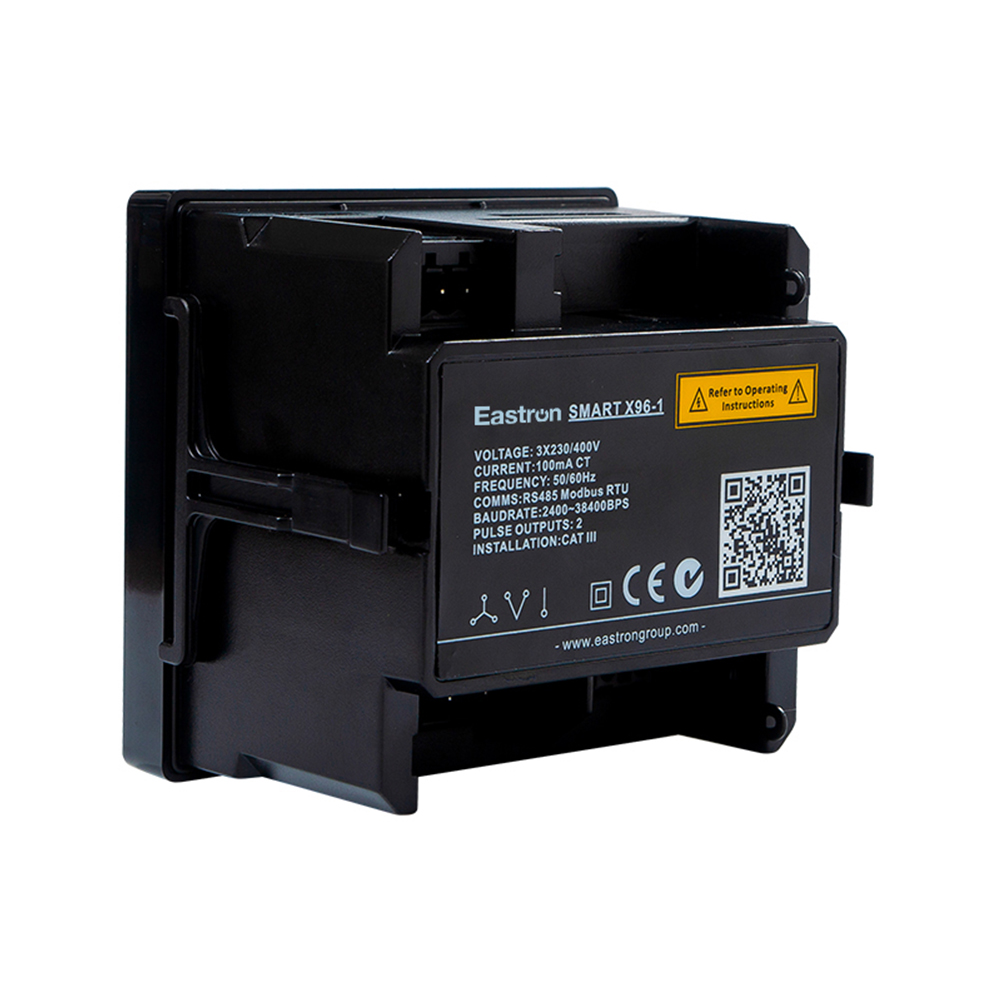

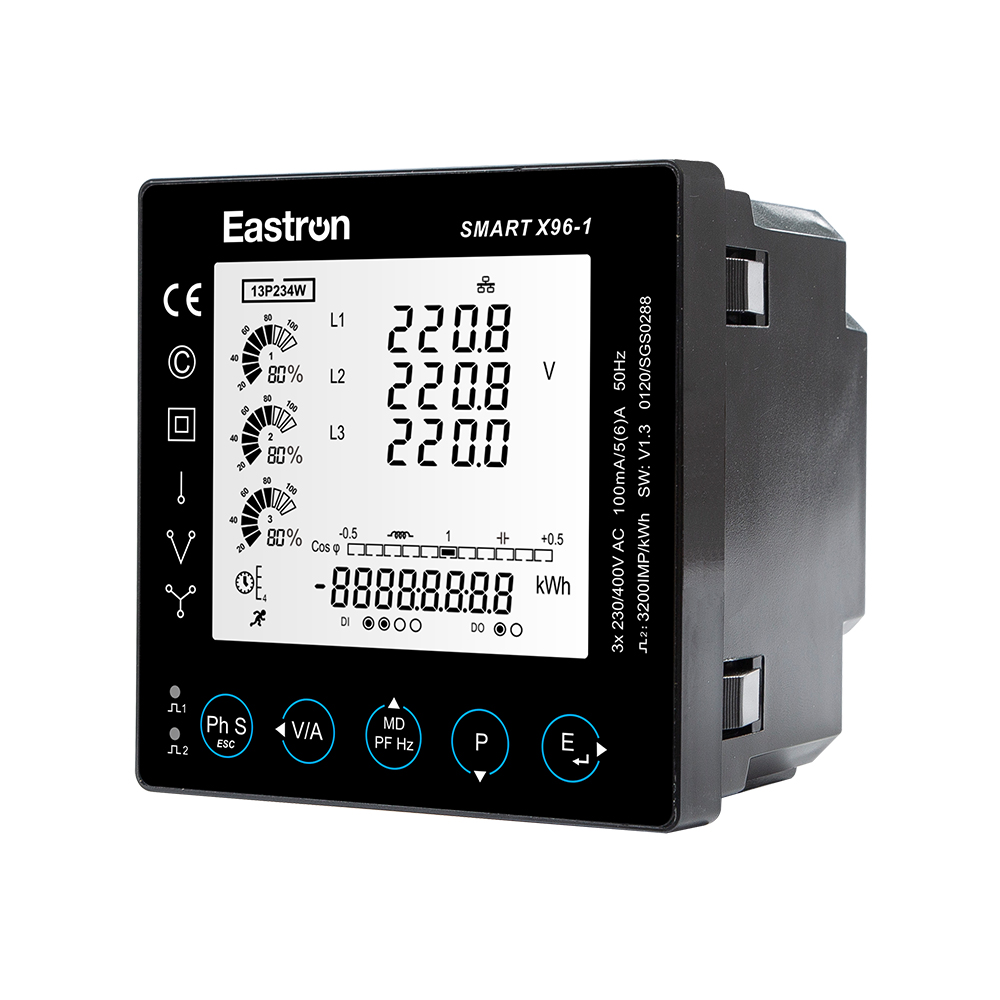

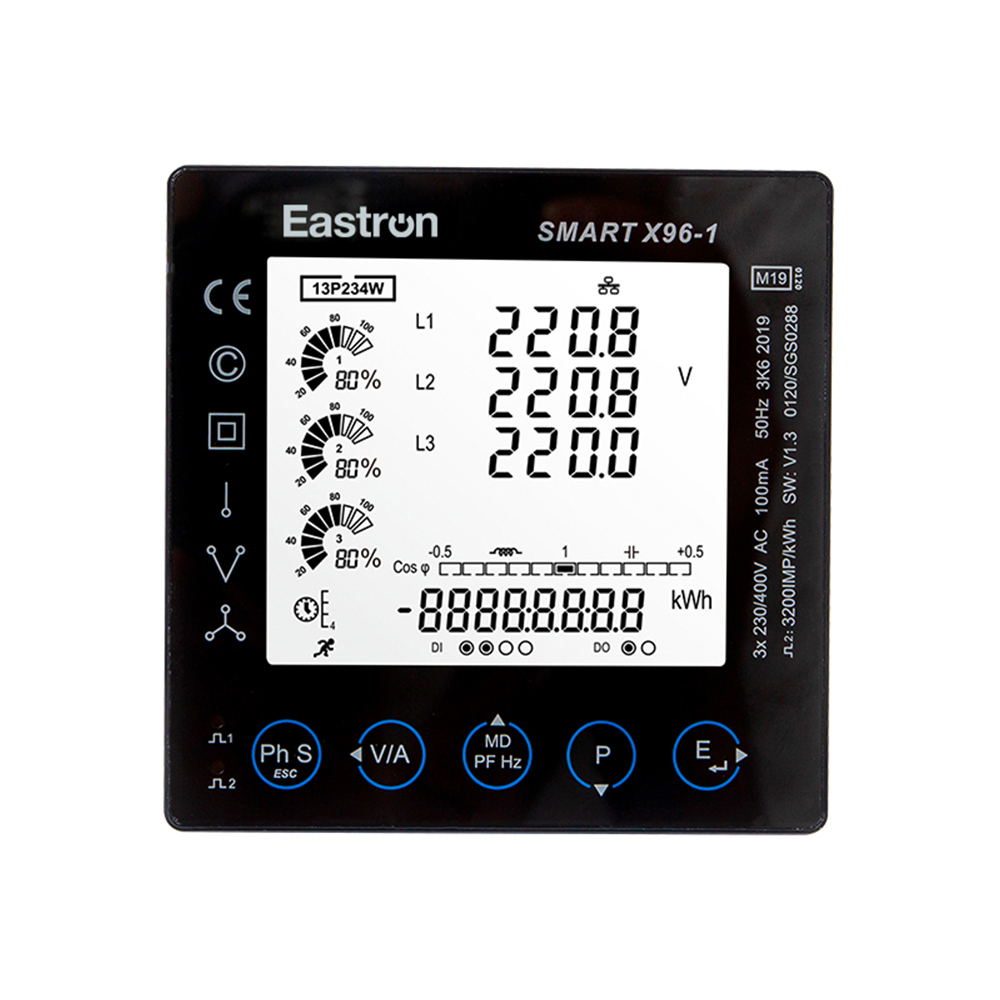

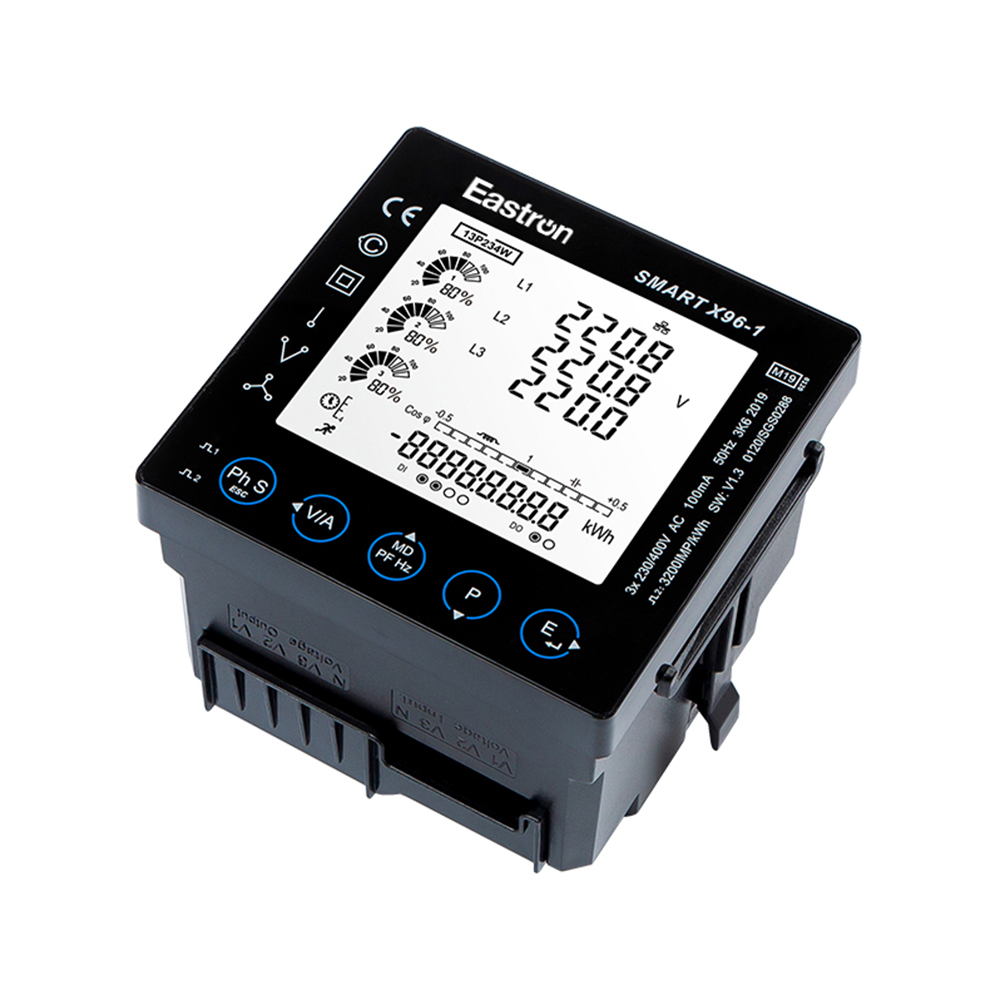

Eastron Smart X96-1A es un analizador de potencia multifunción montado en panel Modbus RS485 tipo RJ CT. El medidor mide y muestra las características de los proveedores 1p2w, 3p4w y 3p3w, incluyendo voltaje, corriente, frecuencia, potencia, energía activa y reactiva, importada y exportada, armónicos, demanda máxima, etc.
El soporte del contador se autoalimenta desde cualquiera de las tres fases. Utiliza una pantalla de alta definición con retroiluminación programable para una alta visibilidad en zonas oscuras y desde todos los ángulos de visión. Los nuevos íconos del sector muestran el porcentaje de la carga de energía en 3 fases. R485 Modbus RTU y 2 salidas de pulso están equipadas para comunicación remota.
El medidor Smart X96-1A con sensor de corriente 3 en 1 proporciona soluciones de instalación sencillas y rápidas. Con cableado precortado, los medidores y CT se pueden conectar fácilmente.
| Características eléctricas | ||
| Tipo de medida | RMS incluidos armónicos en un sistema de CA trifásico (3P, 3P N) | |
| Precisión de medición | potencia activa | 1,0% del rango máximo |
| potencia reactiva | 1,0% del rango máximo | |
| poder aparente | 1,0% del rango máximo | |
| Energía Activa | IEC 62053-22 Clase 0.5S, IEC 62053-21 Clase 1.0 | |
| Energía reactiva | 1,0% del rango máximo según IEC 62053-24 | |
| Frecuencia | 0,2% de frecuencia media | |
| Actual | 0,5% del rango máximo | |
| Voltaje | 0,5% del rango máximo | |
| Factor de potencia | 1% de la unidad (0,01) | |
|
| THD | 2% al armónico 63 |
| Entrada y salida | ||
| Corriente de entrada | Corriente nominal | 100mA |
| Corriente máxima | 9999A | |
| Producción | Contacto Clasificación actual | 2-27 mA a 27 V CC |
| Tensión nominal de contacto | 5-27 VCC | |
| Ancho de pulso | 60/100/200 ms | |
| Constante de pulso de S0 1 | 0,01 / 0,1 / 1 / 10 / 100 kWh/kVArh | |
| Constante pulsada de S0 2 | 3200 IMP/kWh ((no configurable)) | |
| Comunicación | Puerto RS485 | Modbus RTU (RS485) |
| Tipo | Semidúplex de 2 hilos | |
| Velocidad de baudios | 2400,4800, 9600, 19200, 38400 puntos por segundo | |
| DIRECCIÓN | 1 a 247 | |
| Pariy | Ninguno (predeterminado), par, impar | |
| Bit de parada | 1 o 2 | |
| Características mecánicas | |
| Peso | 420g |
| Grado de protección IP (IEC 60529) | Pantalla frontal IP51 |
| Dimensiones (AnchoxAltoxLargo) | 96x96x92mm |
| Recorte del panel | Vertical |
| Material de la caja del medidor | Autoextinguible UL 94 V-0 |
| Terminales | Voltaje: Abrazadera de tornillo cubierta. Actual: terminal RJ12 |
| Características ambientales | |
| Temperatura de funcionamiento | -25 a 55°C |
| Temperatura de almacenamiento | -40 a 70 °C |
| Clasificación de humedad | <95 % de humedad relativa a 50 °C (sin condensación) |
| Grado de contaminación | 2 |
| Altitud | 2000m |
