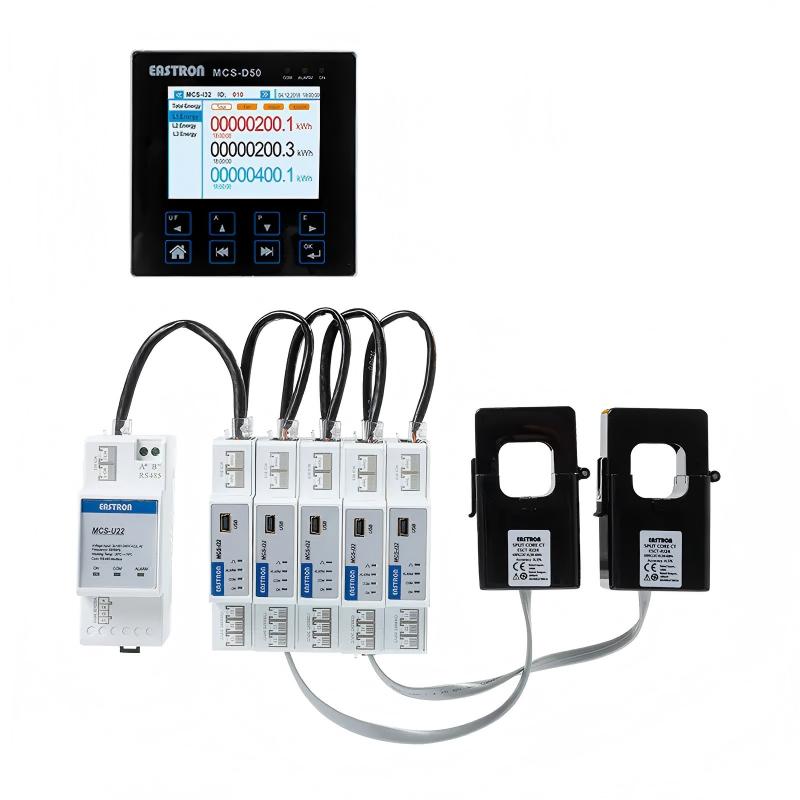

MCS es la Solución Multiclic para Medición Multicircuito. Puede medir hasta 32 circuitos trifásicos o 96 circuitos monofásicos.

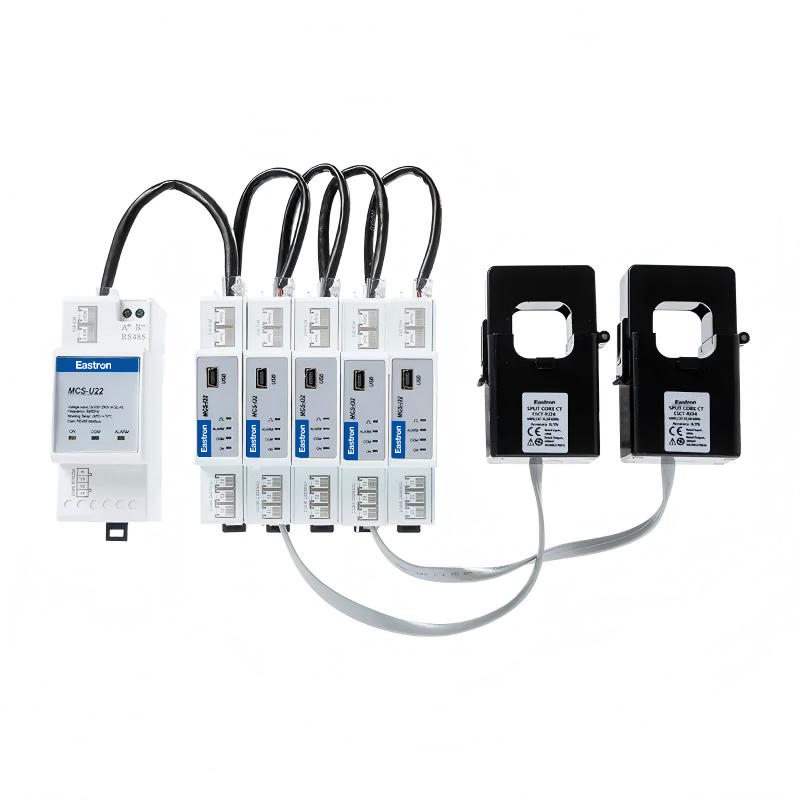

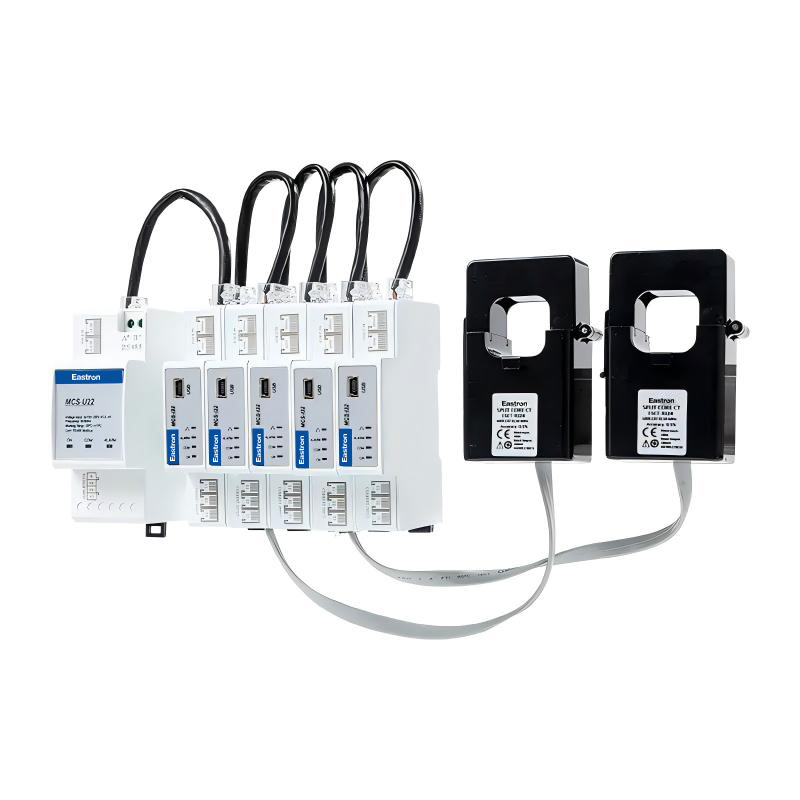

La solución MCS se combina con una pantalla de medición centralizada con 1 G de memoria, un módulo de tensión y comunicación y hasta 32 módulos de medición de corriente. El módulo de medición de corriente puede aceptar la entrada de 1 sensor de corriente trifásico o 3 sensores de corriente monofásicos. Una salida RS485 RTU del módulo de comunicación permite la conexión a un sistema BMS o a cualquier solución de monitorización remota. Toda la solución utiliza la tecnología easy click RJ12 y RJ45, lo que elimina cualquier posible error de cableado.

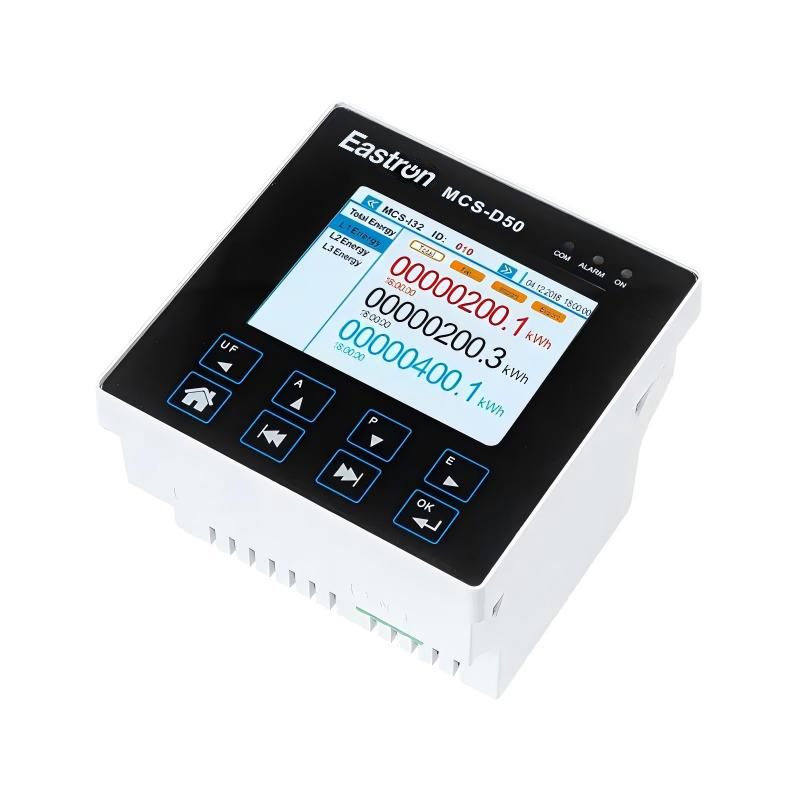

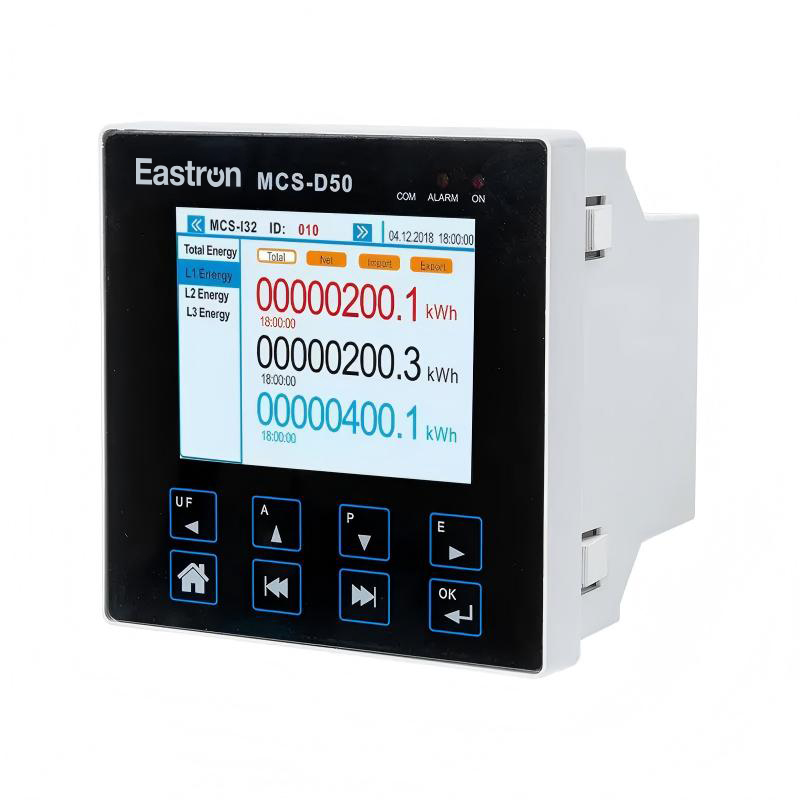

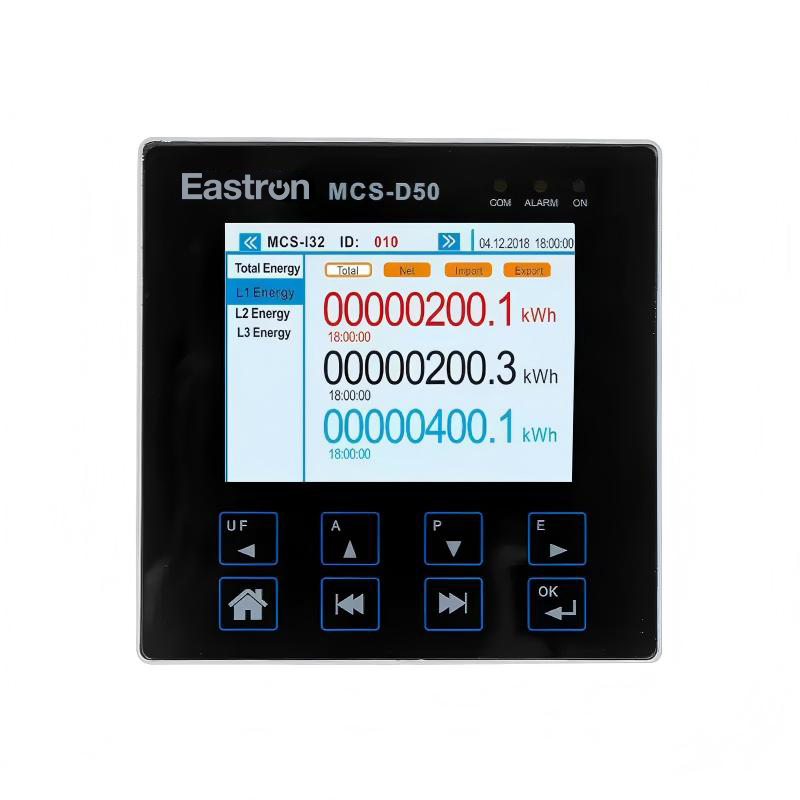

LCD gráfico de alta resolución 3,2 pulgadas Color TFT LCD Brillo controlable -25~ 60℃ |
8 botones táctiles para una fácil operación Información de medición Configuración del sistema Configuración Análisis de datos gestión de empresas estatales |
Fuente de alimentación de CA de 85〜276 V Sin alimentación auxiliar adicional Fuente de alimentación CA-CC |
Concentración de datos 1G memoria formato CSV mín. Intervalo de guardado automático de lectura: 1 minuto |
Comunicación MCS-Bus (máx. 32 nodos en 1 MCS-BUS) Modbus RS485 EthernetModbus TCP |
Diferencias funcionales
MCS-D40 |
MCS-D50 |
MCS-D60 |
Visualización de puntos múltiples |
Visualización de puntos múltiples |
Visualización de puntos múltiples |
RTU Modbus RS485 |
RS48S Modbus RTU Ethernet Modbus TCP |
RS485 Modbus RTU Ethernet Modbus TCP |
Monitoreo de energía y energía del servidor web incorporado |
||

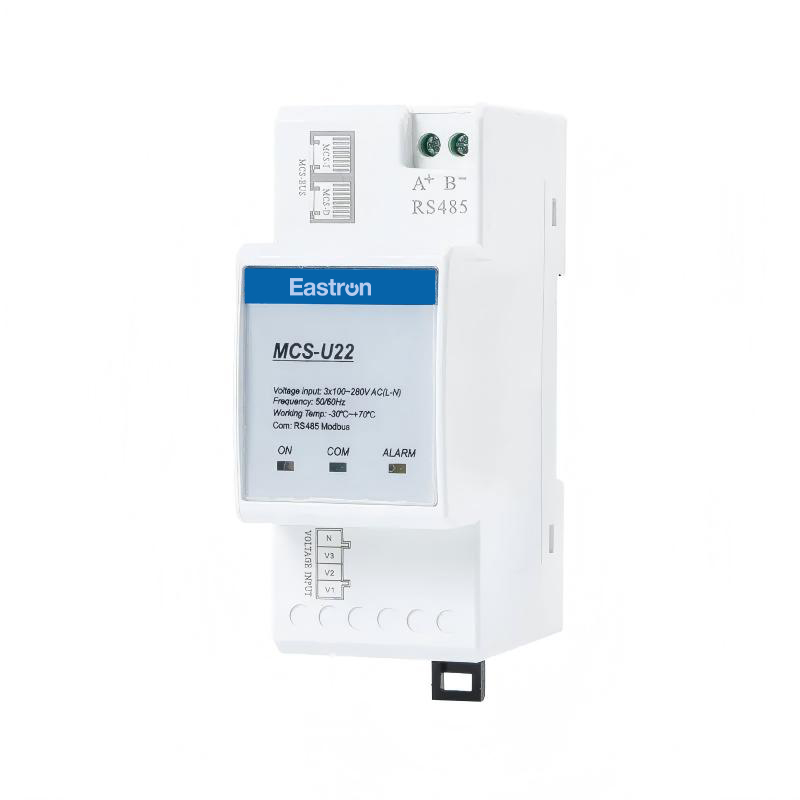

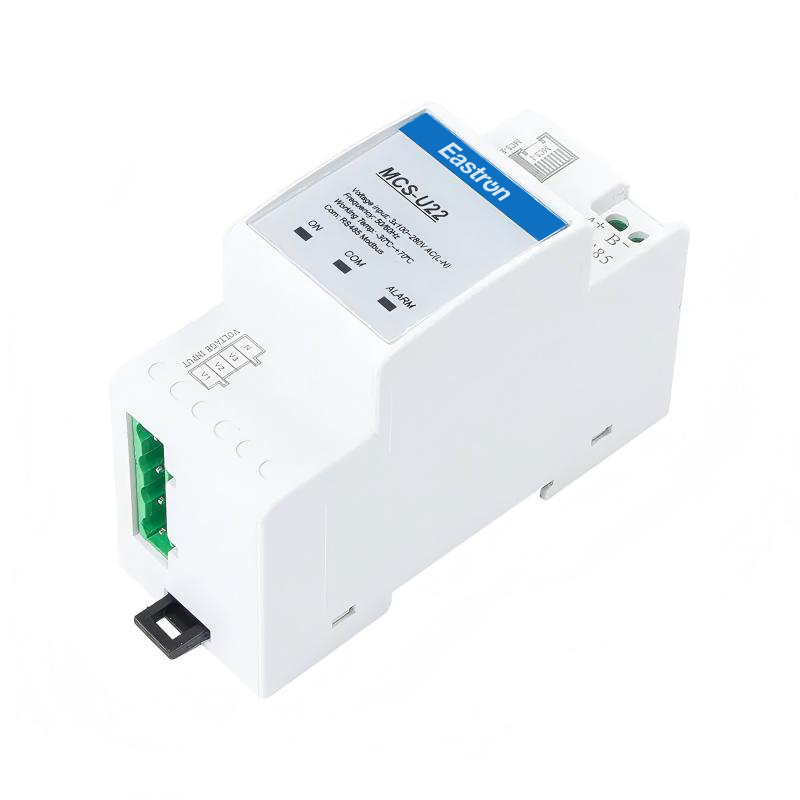

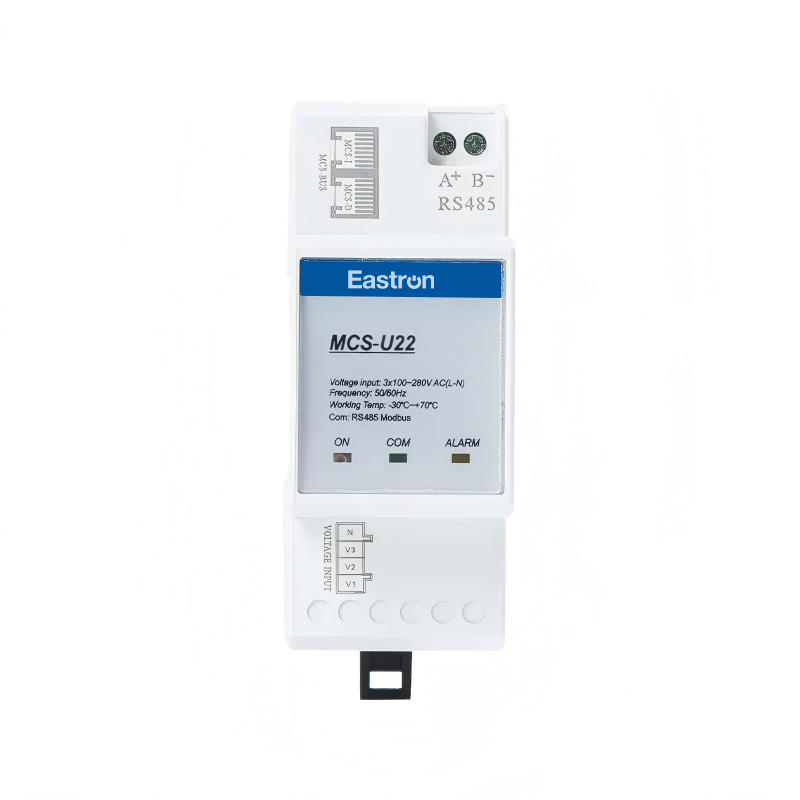

MCS-U
El módulo MCS-U mide los voltajes de entrada para todo el sistema. También proporciona alimentación al módulo de corriente MCS-I conectado vía RJ45 MCS-BUS.
El módulo funciona con un amplio rango de voltaje en una red de 1 P2W, 3P3W, 3P4W. Un puerto de comunicación RS485 está disponible para programación y lectura cuando no hay un módulo de visualización MCS-D.
Económico Un punto de medición de tensión para todo el sistema |
Conexión Monitoreo de voltaje Análisis de calidad de la tensión Alarma de sobretensión |
Comunicación RS485 Puerto Modbus MCS-BUS |
Flexible Funciona con 3P4W, 3P3W y 1P2W |
Comparación funcional:
|
U20 |
U21 |
U222 |
U12, U23, U31, U1, U2, U3 |
• |
• |
• |
Frecuencia |
• |
• |
• |
THD-U |
• |
• |
|
Umbral de alarma |
• |
• |
|
Puerto RS48S |
• |

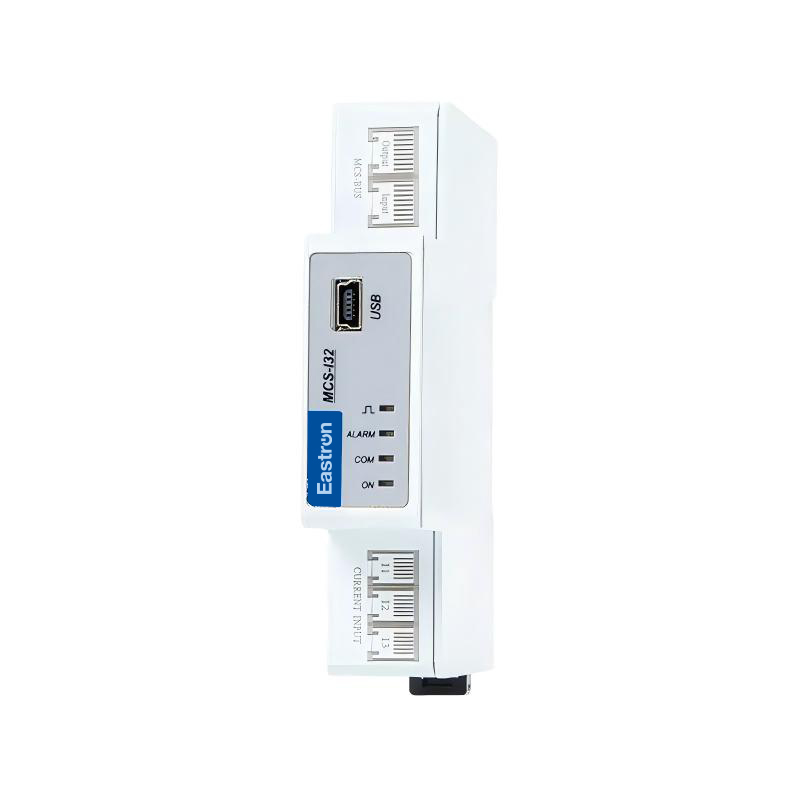

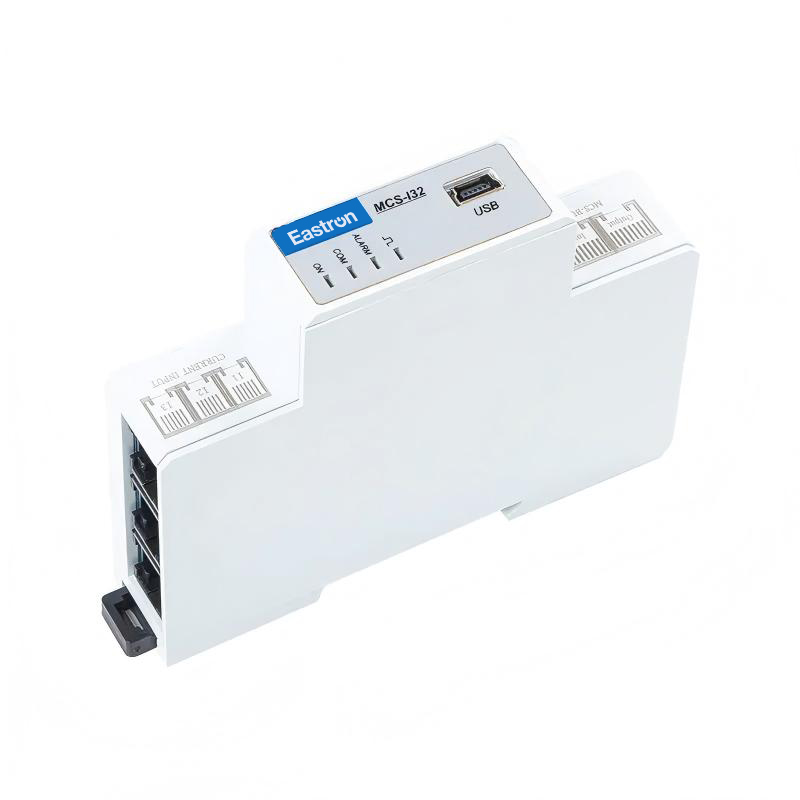

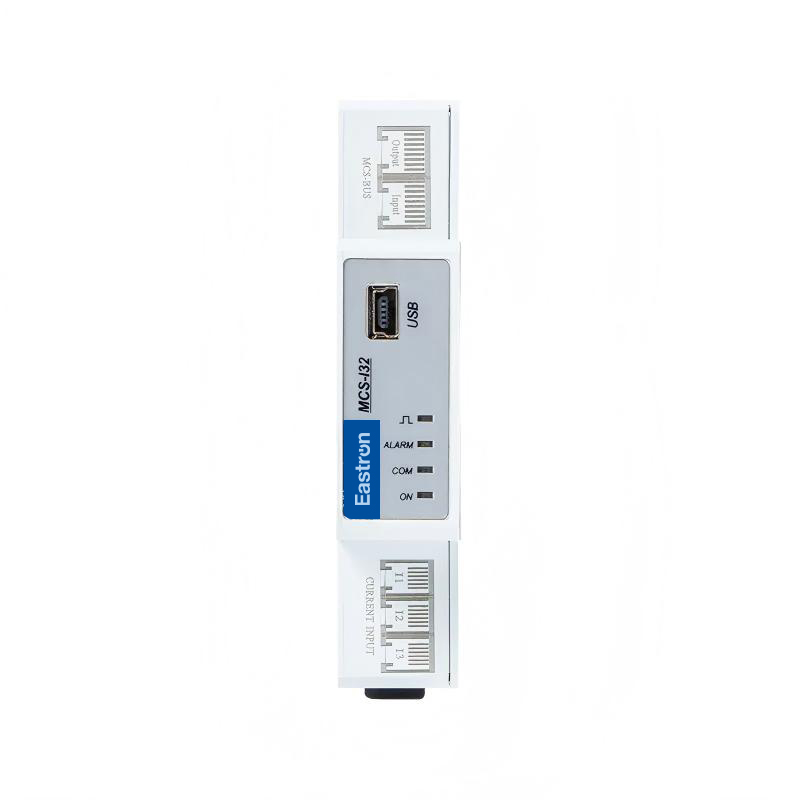

MCS-I
El módulo MCS-I mide la corriente, la potencia y el consumo de energía en cargas monofásicas o trifásicas. El módulo MCS-I puede trabajar con 1 carga trifásica o 3 cargas monofásicas debido a su flexibilidad de entradas de corriente.
El módulo MCS-1 se conecta al módulo de voltaje MCS-U y otro módulo de corriente MCS-1 a través de RJ45. En un MCS-Bus, puede haber máx. 32 dispositivos de módulo MCS-I en una red BUS.
Se conecta al transformador de corriente ESCT-RJ a través de RJ1 2. El módulo MCS-I tiene tres conectores RJ12.
El primer puerto se puede conectar a la serie 3 en 1 CT ESCT-RJ3. En este caso, los otros dos puertos no se conectarán.
Se pueden conectar 3 TC monofásicos a 3 puertos RJ12.
Características:
Una solución completa para Medición Alarma de sobrecarga Análisis de calidad |
Conexión Conexión RJ12 y RJ45 |
Cumple con el estándar IEC60253-22 Clase 0.5S IEC61557-12 clase 0.5 |
Flexible 1 x carga trifásica o 3x1 fase |
Entradas y salidas Salida de pulsos Puerto USB para programación y lectura de MCS-Bus |
|
Comparación funcional:
|
MCS-130 |
MCS-131 |
MCS-132 |
Total / Neto / Imp / Exp Kwh / Kvarh |
• |
• |
• |
I1,I2,I3,In,╤O ╤P ╤R ╤OE |
• |
• |
• |
P, 0, S, PF por fase |
• |
• |
|
THD-I |
• |
• |
|
Demanda máxima |
• |
||
Alarma de sobrecarga |
• |
Características electricas |
||
Tipo de medida |
RMS que incluye armónicos en un sistema de CA trifásico (3P, 3P N) |
|
Precisión de la medición |
Fuerza |
CEI 61557-12 Clase 0,5 |
Energía activa |
IEC 62053-22 Clase 0.5S, IEC 62053-21 Clase 1.0 |
|
Energía reactiva |
IEC62053-23 Clase 2, IEC 61557-12 Clase 2 |
|
Frecuencia |
±0.1% |
|
Actual |
±0.2% |
|
Voltaje |
±0.2% |
|
Factor de potencia |
±0.01 |
Terminales |
||

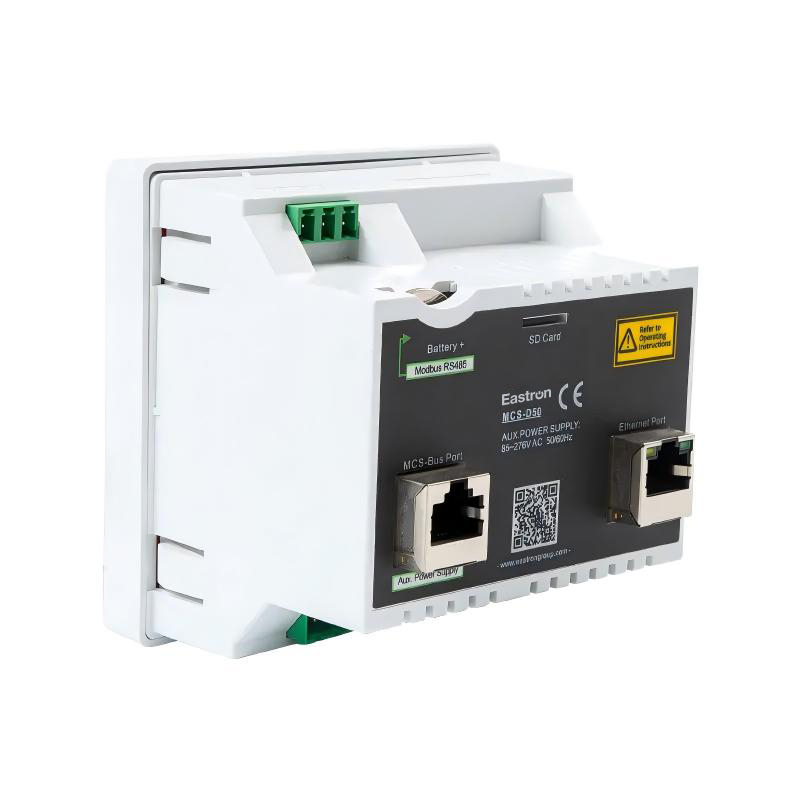

MCS-D |
||
Tipo |
Cantidad |
Descripción |
MCS-BUS (conexión RJ45) |
1 puerto |
interconexión con el módulo MCS-D y los módulos MCS-U |
Puerto Ethernet |
1 puerto |
Ethernet Modbus TCP/Puerta de enlace |
Puerto Modbus RS485 |
1 puerto |
Comunicación Modbus RS485 |
auxiliar fuente de alimentación |
1 puerto |
Fuente de alimentación de CA de 85 ~ 276 V |
MCS-U |
||
Cantidad |
Descripción |
|
MCS-BUS (conexión RJ45) |
2 puertos |
interconexión con el módulo MCS-D y los siguientes módulos MCS-I |
Entrada de voltaje |
1 puerto |
Fuente de alimentación |
Puerto Modbus RS485 |
1 puerto |
Comunicación Modbus RS485 |
MCS-I |
||
Micro USB tipo B |
1 puerto |
Conéctese a una PC para programar y leer |
MCS-BUS (conexión RJ45) |
2 puertos |
interconexión con módulo MCS-U y módulos MCS-I |
ENTRADAS DE CORRIENTE (conexión RJ12) |
3 puertos |
Conéctese con 1x transformador de corriente trifásico o 3x transformadores de corriente monofásicos |
Comunicaciones Modbus RS485 |
|
Dirección de comunicación |
1~247 |
máx. Carga de autobuses |
32 piezas MCS-I |
Distancia de transmisión |
1000 m máximo |
Tasa de baudios |
1200/2400/4800/9600 (por defecto) 19200/38400 bps |
Paridad |
Ninguno (predeterminado), Impar, Par |
bit de datos |
8 |
bit de parada |
1 o 2 |
