Desarrollamos y producimos medidores de alto rendimiento, Analizadores de potencia, sensores de corriente, módulos de comunicación y sistemas de gestión. Fabricantes y fábricas de instrumentos inteligentes personalizados en china.
+86-573-83698881

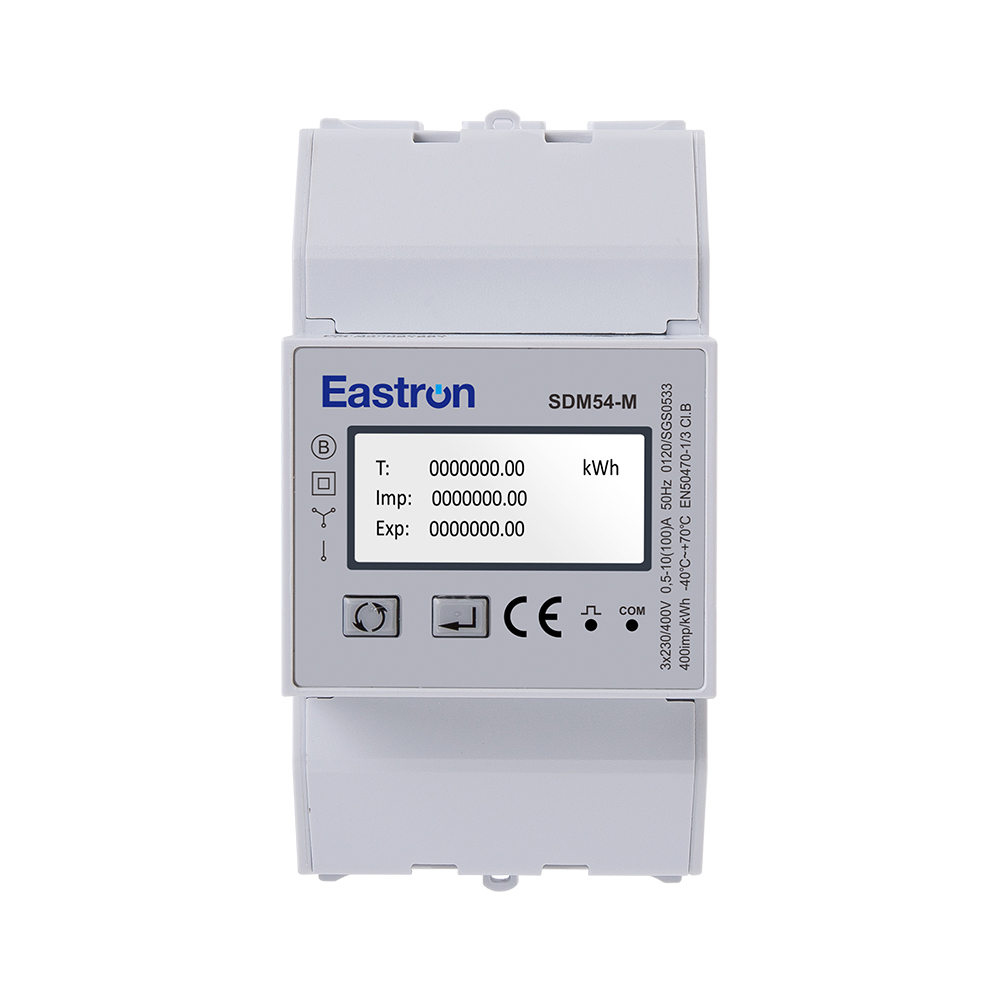

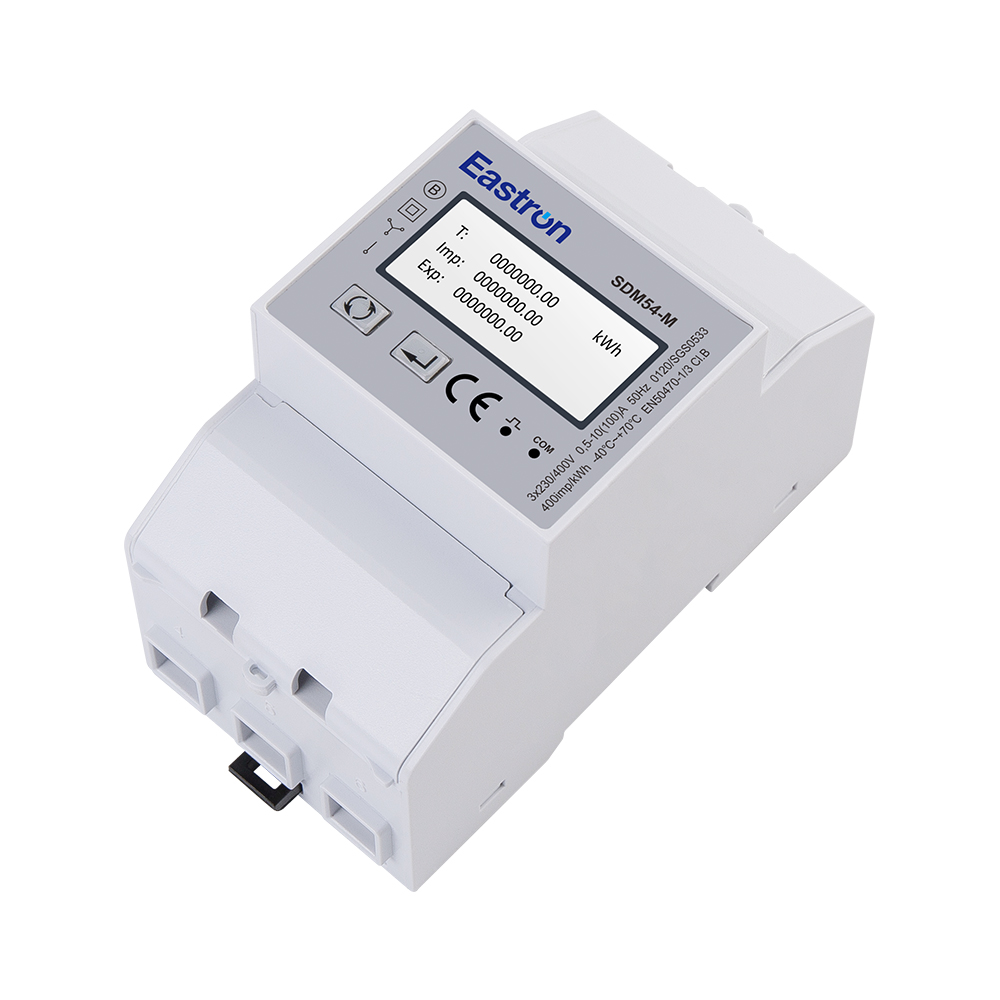

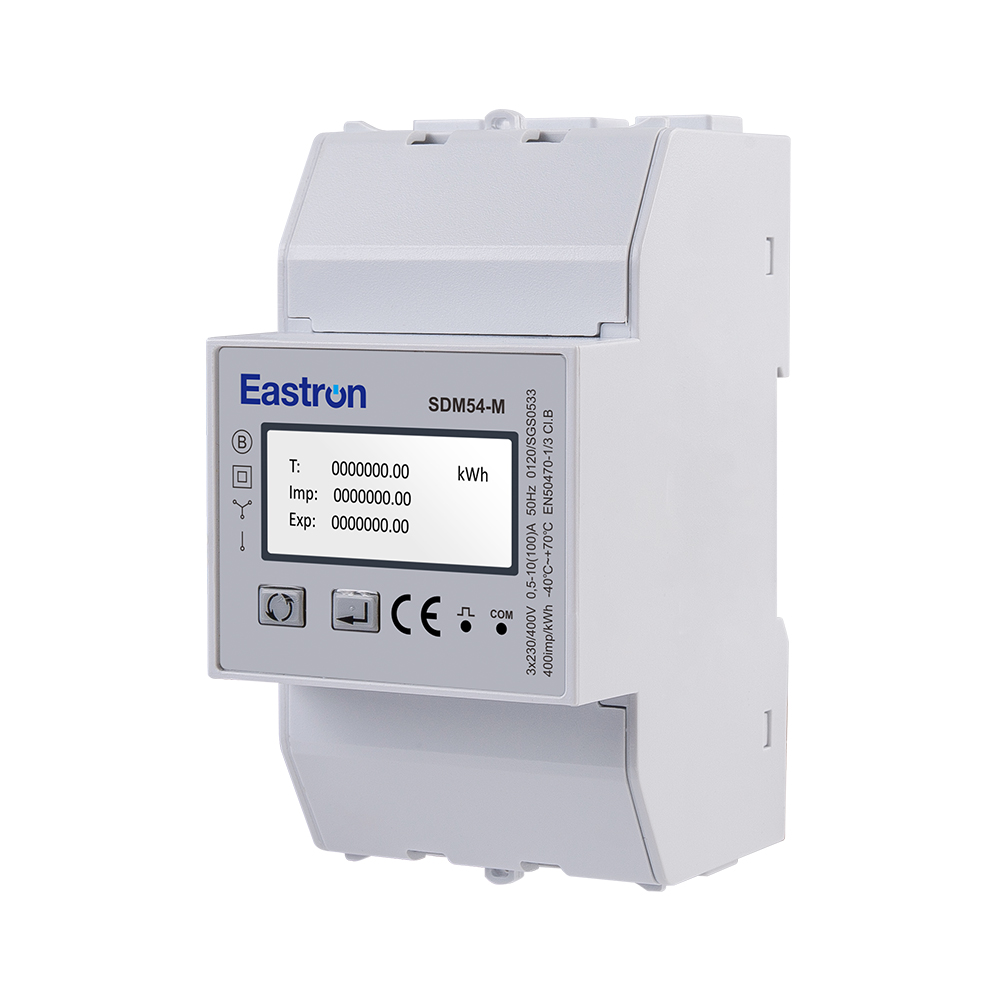

El SDM54 es un medidor multifunción directo trifásico de carril DIN de 3 módulos MID para medición de carga de vehículos eléctricos. Mide y muestra las características de suministros monofásicos de dos hilos (1p2w) y trifásicos de cuatro hilos (3p4w), incluyendo voltaje, frecuencia, corriente, potencia, factor de potencia, energía activa y reactiva, importada o exportada. La energía se mide en términos de kWh y kVArh. La demanda máxima de energía y corriente se puede medir durante períodos preestablecidos de hasta 60 minutos, de tamaño mini (54 mm de ancho), popular entre las aplicaciones de sistemas de carga de vehículos eléctricos trifásicos.
La unidad ha sido aprobada para cumplir con los requisitos de la Directiva de la UE 2014/32/UE.
| Características eléctricas | ||
| Tipo de Medición | RMS incluidos armónicos en un sistema de CA trifásico (3P, 3P N) | |
| Precisión de medición | poder | 0,5% del rango máximo |
| Energía Activa | CEI 62053-21 Clase 1.0 EN50470-1/3 Clase B | |
| energia reactiva | IEC62053-23 Clase 2 | |
| Frecuencia | 0,2% de frecuencia media | |
| real | 0,5% del rango máximo | |
| tensión | 0,5% del rango máximo | |
| Factor de poder | 1% de la unidad (0,01) | |
| Entrada y salida | |||
| Entrada | real
| Corriente nominal (Ib/Iref) | 10A |
| Corriente máxima (Imáx.) | 100A | ||
| Corriente mínima (Imin.) | 0.5A | ||
| corriente inicial | 20mA | ||
| tensión | Tensión nominal (Un) | 230V LN / 120V LN | |
| voltaje operativo | 80%~120% de la ONU | ||
| Salida | SDM54-Modbus | 2 salidas de pulsos RS485 Modbus | |
| SDM54-2T | 2 Salidas de Pulsos RS485 Modbus 2 Tarifas (Doble Fuente de Alimentación) | ||
| Comunicaciones Modbus RS485 | |
| Dirección de comunicación | 1~247 |
| Distancia de transmisión | 1000 m máximo |
| Velocidad de transmisión | 2400bps~38400bps, predeterminado: 9600bps |
| paridad | Ninguno (predeterminado), impar, par |
| Bits de parada | 1 o 2 |
| Tiempo de respuesta | <80 ms |
