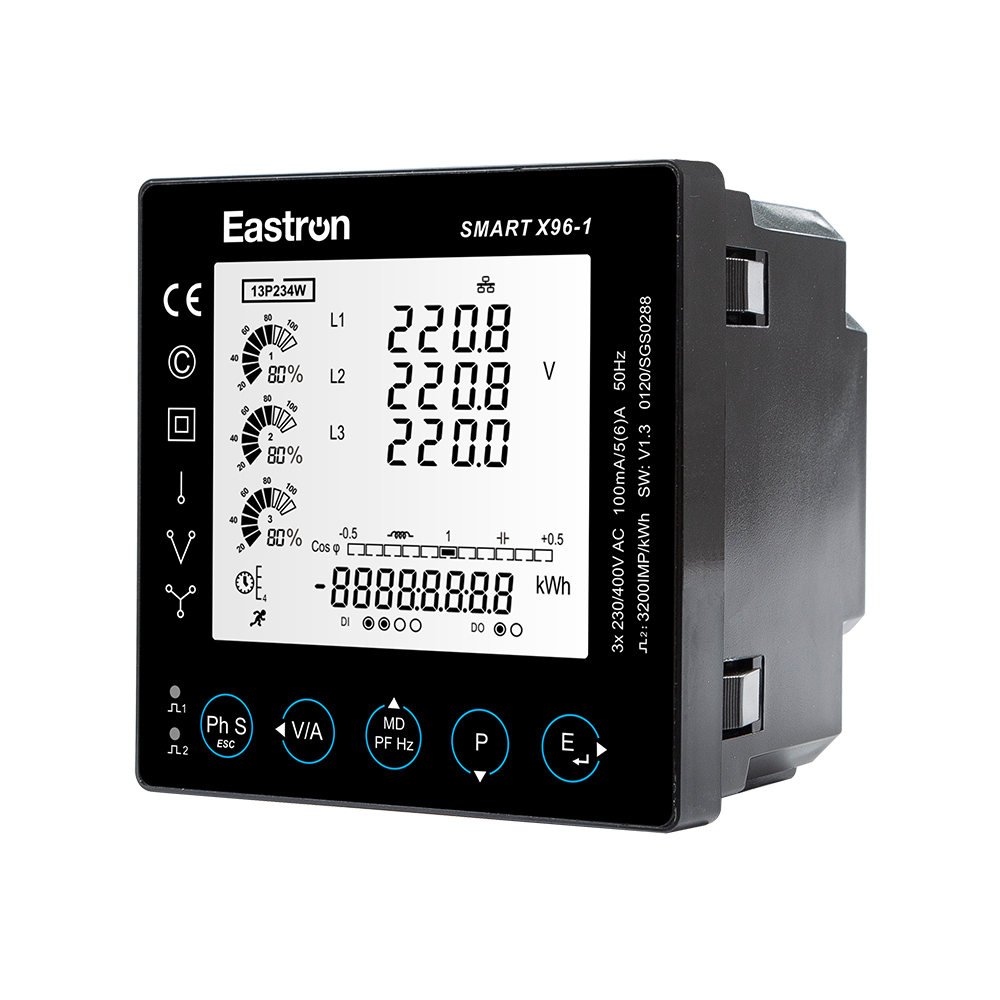

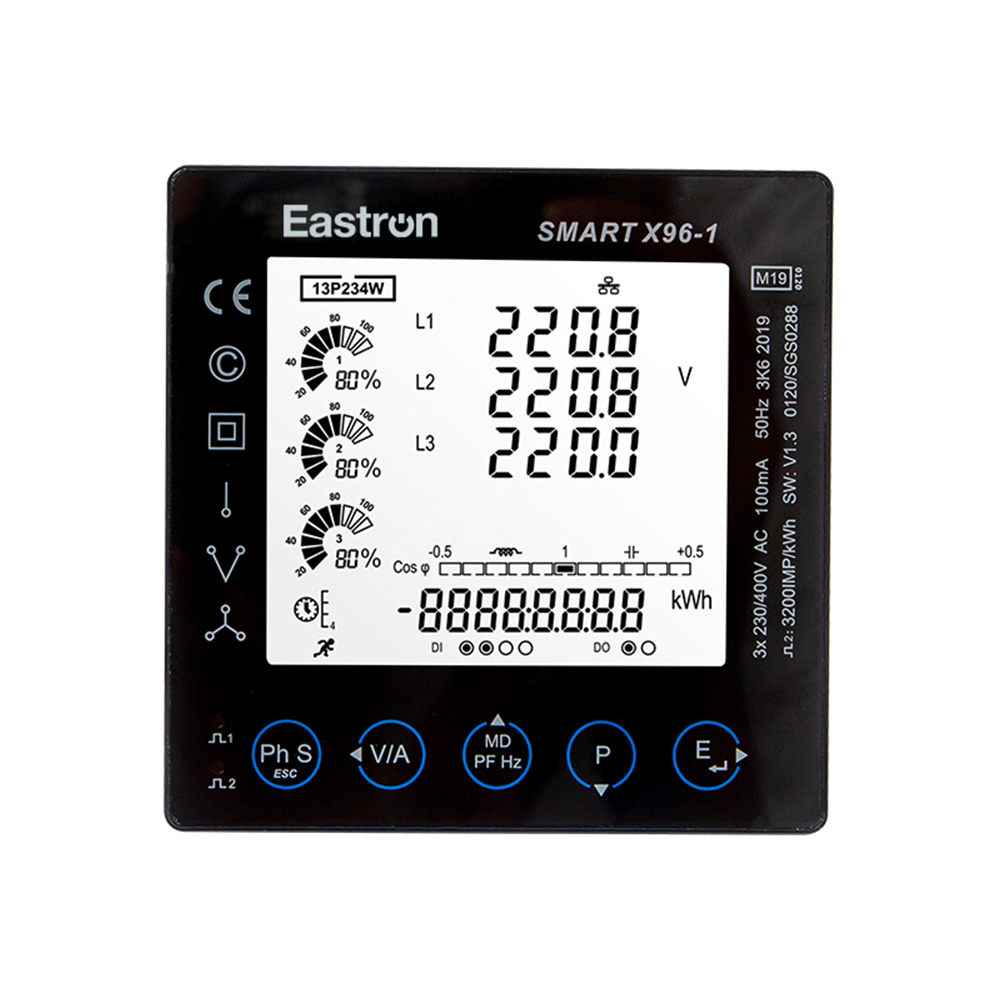

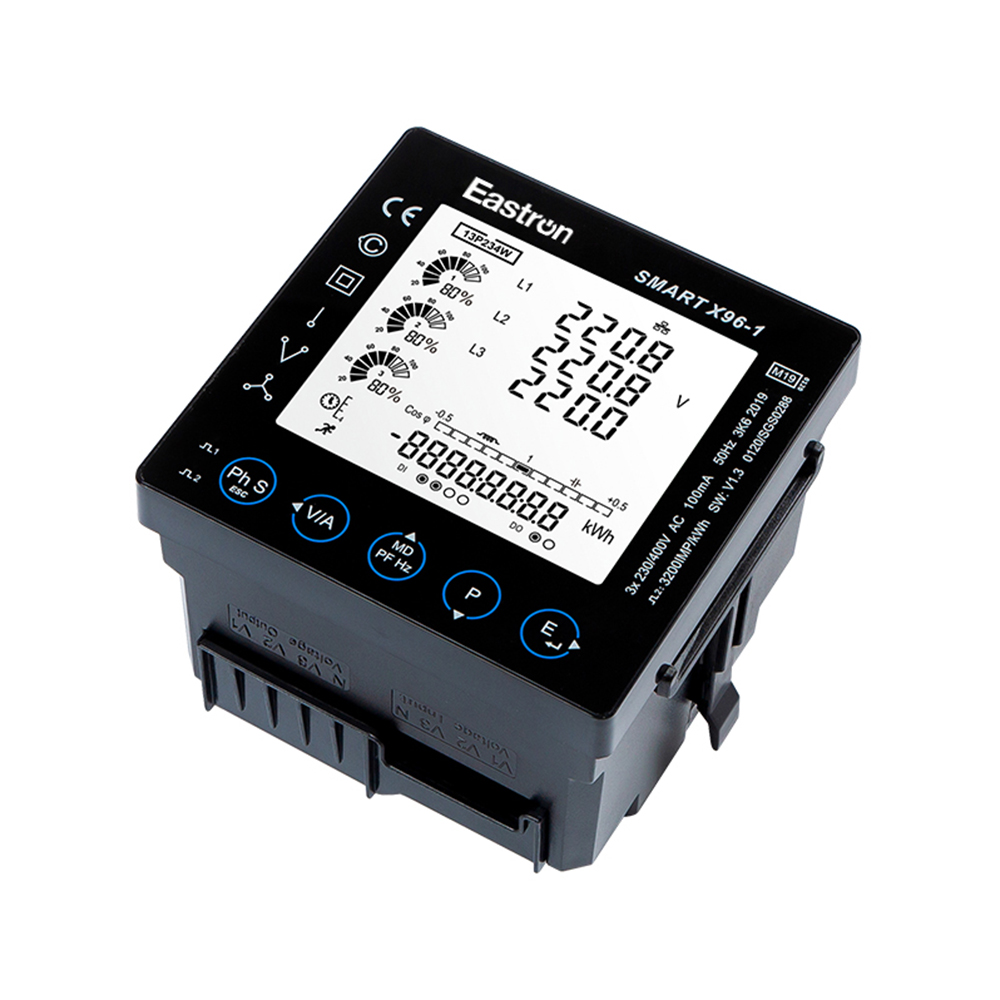

Eastron Smart X96-1A es un analizador de potencia montado en panel trifásico tipo RJ12 CT para sistema Easy Click. El medidor mide y muestra las características de los proveedores 1p2w, 3p4w y 3p3w, incluyendo voltaje, corriente, frecuencia, potencia, energía activa y reactiva, importada y exportada, armónicos, demanda máxima, etc.
El soporte del contador se autoalimenta desde cualquiera de las tres fases. La solución, diseñada y diseñada en torno a un concepto "plug and play", reemplaza la necesidad de cablear 6 cables secundarios individuales desde el sensor de corriente al medidor de potencia, lo que ahorra tiempo de instalación hasta en un 85 % y también elimina posibles errores de cableado.
| Características eléctricas | ||
| Tipo de medida | RMS incluidos armónicos en un sistema de CA trifásico (3P, 3P N) | |
| Precisión de medición | potencia activa | 1,0% del rango máximo |
| potencia reactiva | 1,0% del rango máximo | |
| poder aparente | 1,0% del rango máximo | |
| Energía Activa | IEC 62053-22 Clase 0.5S, IEC 62053-21 Clase 1.0 | |
| Energía reactiva | 1,0% del rango máximo según IEC 62053-24 | |
| Frecuencia | 0,2% de frecuencia media | |
| Actual | 0,5% del rango máximo | |
| Voltaje | 0,5% del rango máximo | |
| Factor de potencia | 1% de la unidad (0,01) | |
|
| THD | 2% al armónico 63 |
| Entrada y salida | ||
| Corriente de entrada | Corriente nominal | 100mA |
| Corriente máxima | 9999A | |
| Producción | Contacto Clasificación actual | 2-27 mA a 27 V CC |
| Tensión nominal de contacto | 5-27 VCC | |
| Ancho de pulso | 60/100/200 ms | |
| Constante de pulso de S0 1 | 0,01 / 0,1 / 1 / 10 / 100 kWh/kVArh | |
| Constante pulsada de S0 2 | 3200 IMP/kWh ((no configurable)) | |
| Comunicación | Puerto RS485 | Modbus RTU (RS485) |
| Tipo | Semidúplex de 2 hilos | |
| Velocidad de baudios | 2400,4800, 9600, 19200, 38400 puntos por segundo | |
| DIRECCIÓN | 1 a 247 | |
| paria | Ninguno (predeterminado), par, impar | |
| Bit de parada | 1 o 2 | |
| Características mecánicas | |
| Peso | 420g |
| Grado de protección IP (IEC 60529) | Pantalla frontal IP51 |
| Dimensiones (AnchoxAltoxLargo) | 96x96x92mm |
| Recorte del panel | Vertical |
| Material de la caja del medidor | Autoextinguible UL 94 V-0 |
| Terminales | Voltaje: Abrazadera de tornillo cubierta. Actual: terminal RJ12 |
| Características ambientales | |
| Temperatura de funcionamiento | -25 a 55°C |
| Temperatura de almacenamiento | -40 a 70 °C |
| Clasificación de humedad | <95 % de humedad relativa a 50 °C (sin condensación) |
| Grado de contaminación | 2 |
| Altitud | 2000m |
