Medidor de energía multifunción trifásico Modbus RS485 de carga cuádruple para sistema Easy Click

  • Medidor de energía multifunción trifásico Modbus RS485 de carga cuádruple para sistema Easy Click
  • Medidor de energía multifunción trifásico Modbus RS485 de carga cuádruple para sistema Easy Click
  • Medidor de energía multifunción trifásico Modbus RS485 de carga cuádruple para sistema Easy Click
  • Medidor de energía multifunción trifásico Modbus RS485 de carga cuádruple para sistema Easy Click
  • Medidor de energía multifunción trifásico Modbus RS485 de carga cuádruple para sistema Easy Click
  • Medidor de energía multifunción trifásico Modbus RS485 de carga cuádruple para sistema Easy Click

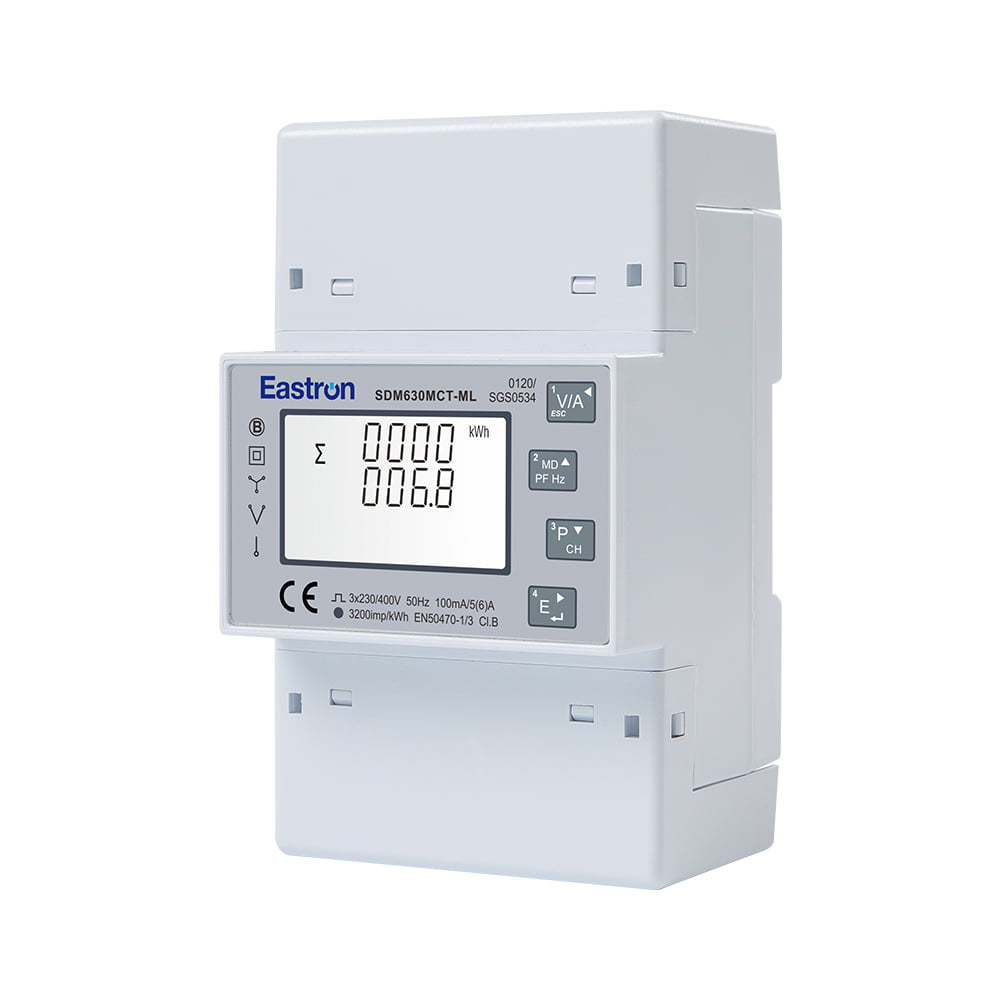

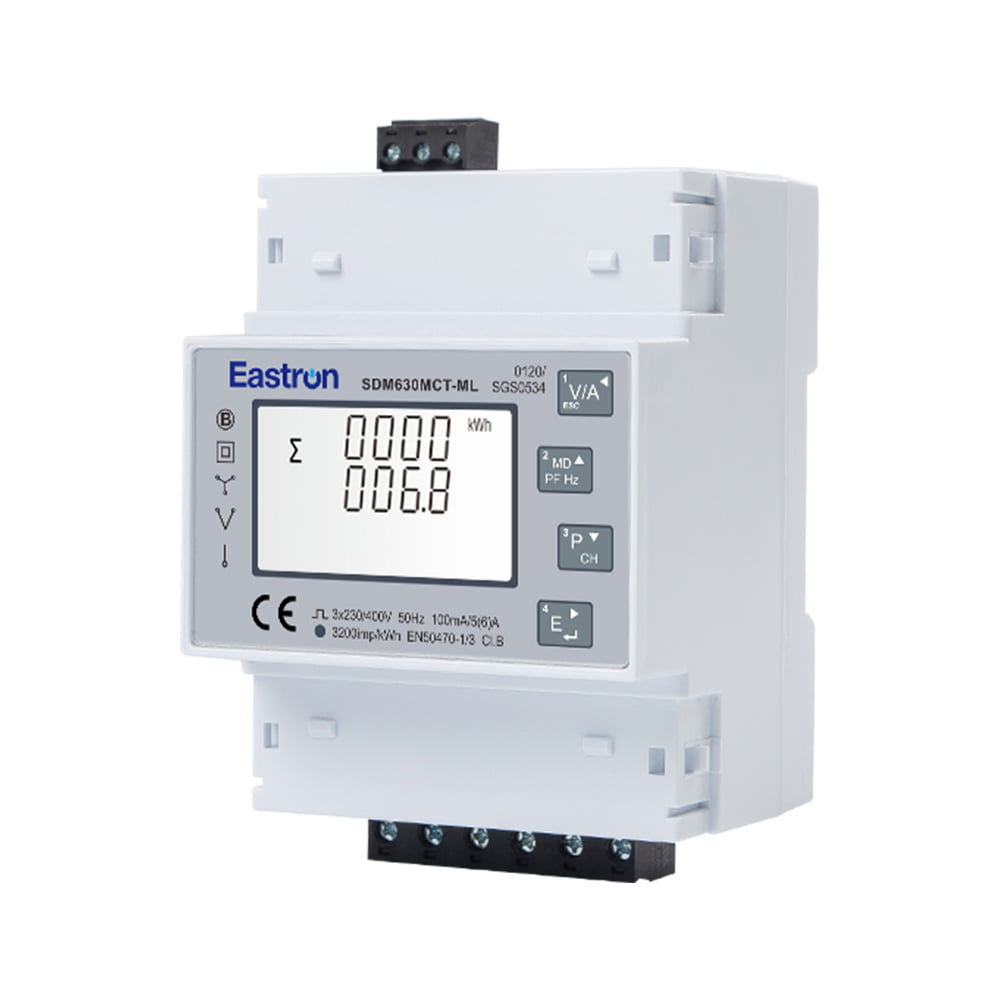

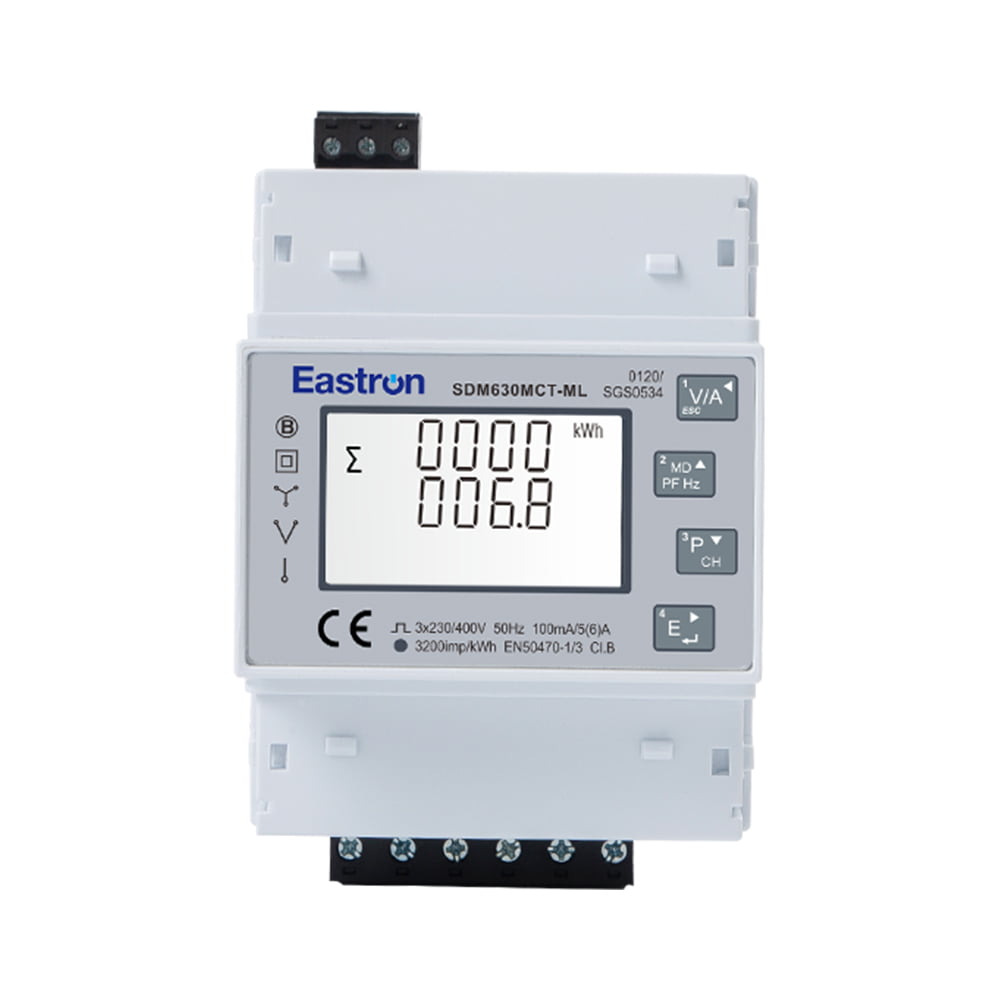

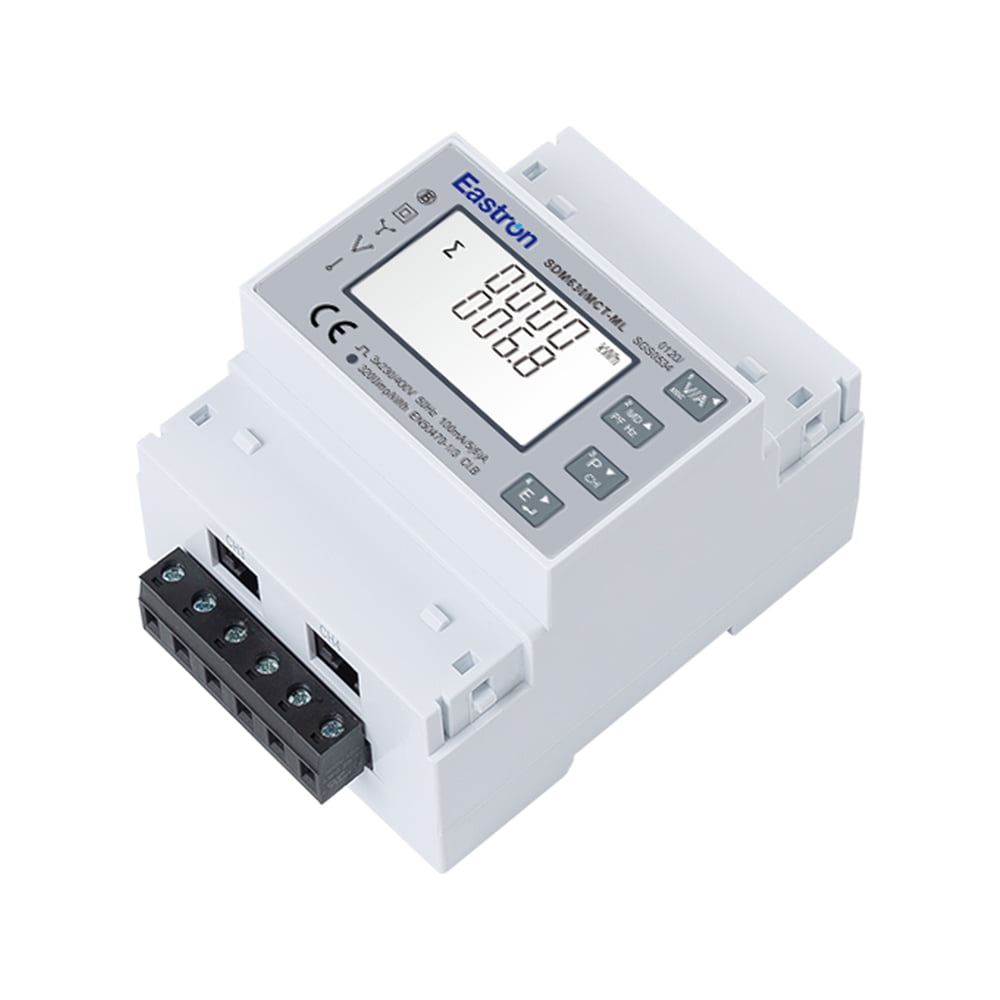

SDM630MCT-ML

Medidor de energía multifunción trifásico Modbus RS485 de carga cuádruple para sistema Easy Click

  • Multiparámetros para 4 cargas, 12 cargas
  • Medición multiparámetro
  • Comunicación Modbus RS485
  • Relaciones CT programables independientemente
  • Toma RJ12 para conexión rápida
  • Medición de verdadero valor eficaz

SDM630MCT-ML

El SDM630MCT-ML es un medidor de energía multifunción trifásico Modbus RS485 de carga cuádruple para el sistema Easy Click. El medidor puede funcionar con redes eléctricas de 1p2w, 1p3w, 3p3w y 3p4w y proporciona todos los parámetros eléctricos importantes: voltaje, corriente, potencia, PF, THD, frecuencia, demanda, energía, etc.

Adecuado para monitorear el consumo de energía y muchos otros parámetros eléctricos.

El medidor se puede utilizar como medidores de energía trifásicos de 4x o medidores de energía monofásicos de 12x.

Al utilizar conectores enchufables, el medidor proporciona una solución de fácil clic, lo que ahorra un 80 % del tiempo de instalación y evita errores de cableado. La interfaz incorporada proporciona salidas RS485 Modbus RTU para comunicación remota.

Se ha evaluado y certificado que los SDM630MCT-ML cumplen con los requisitos de la Directiva de la UE 2014/32/UE. El número de seguimiento del instrumento es 0120/SGS0534..

Características eléctricas

Tipo de Medición

RMS incluidos armónicos en un sistema de CA trifásico (3P, 3P N)

Precisión de medición

Fuerza

0,5% del rango máximo

Energía Activa

IEC 62053-22 Clase 0.5S, IEC 62053-21 Clase 1.0

Energía reactiva

IEC62053-23 Clase 2

Frecuencia

0,2% de frecuencia media

Actual

0,5% del rango máximo

Voltaje

0,5% del rango máximo

Factor de potencia

1% de la unidad (0,01)

Entrada y salida

Aporte

Actual

TC secundaria

100 mA/100 mV

TC primaria

1-9999A

Voltaje

Tensión nominal (Un)

230V LN / 120V LN

Voltaje operativo

80%~120% de la ONU

Producción

SDM630MCT-ML/3L/2L-1L

Modbus RS485 (puerto RJ45)

SDM630MCT-ML-TCP

Ethernet Modbus TCP

Comunicaciones RS485/Ethernet Modbus

Dirección de comunicación

1~247

Distancia de transmisión

1000 m máximo

Velocidad de transmisión

1200bps~38400bps

Paridad

Ninguno (predeterminado), impar, par

Bits de parada

1 o 2

Cableado y dimensiones [mm:]

Cableado y dimensiones [mm:]

Diagrama de cableado

Cableado y dimensiones [mm:]

Dimensiones
