Solución de Medición de Circuitos Múltiples para Medición de Centros de Datos

Fácil configuración con detección automática de módulos en el MCS-Bus
Auto-Dirección de cada módulo
Alarma por alto voltaje, sobre corriente, conflictos de direccionamiento, etc.
Mayor precisión de medición Clase 0,5s
Flexibilidad, ahorro de mano de obra
Tecnología de Enchufar, eliminando cualquier posible error de cableado
Ahorro de espacio, circuitos múltiples desde un punto centralizado

MCS

La solución MCS es una Solución de Medición de Circuitos Múltiples para Medición de Centros de Datos. Mide 32x circuitos trifásicos o 96x circuitos monofásicos.

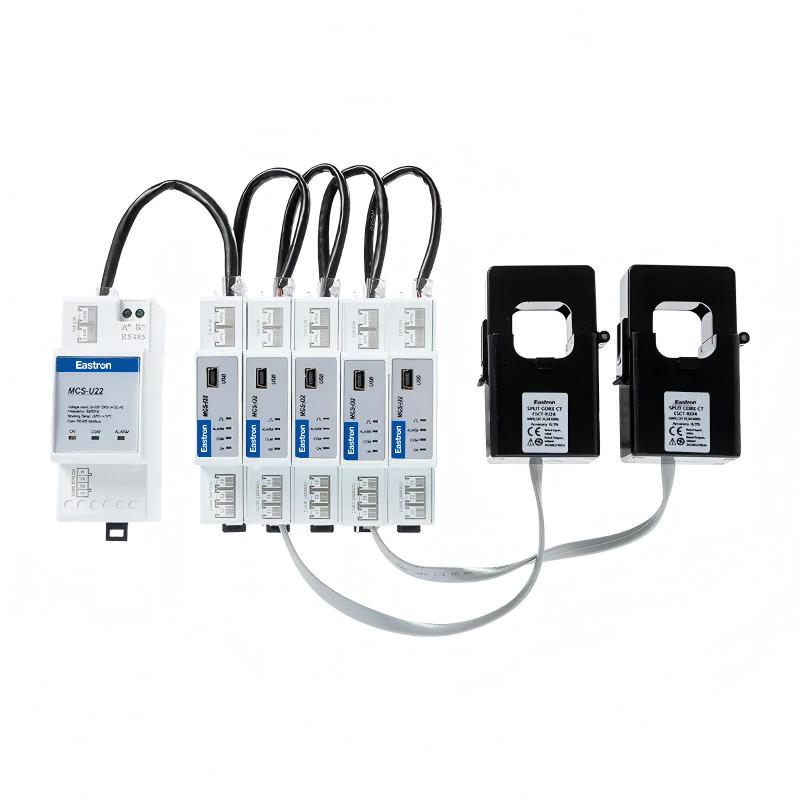

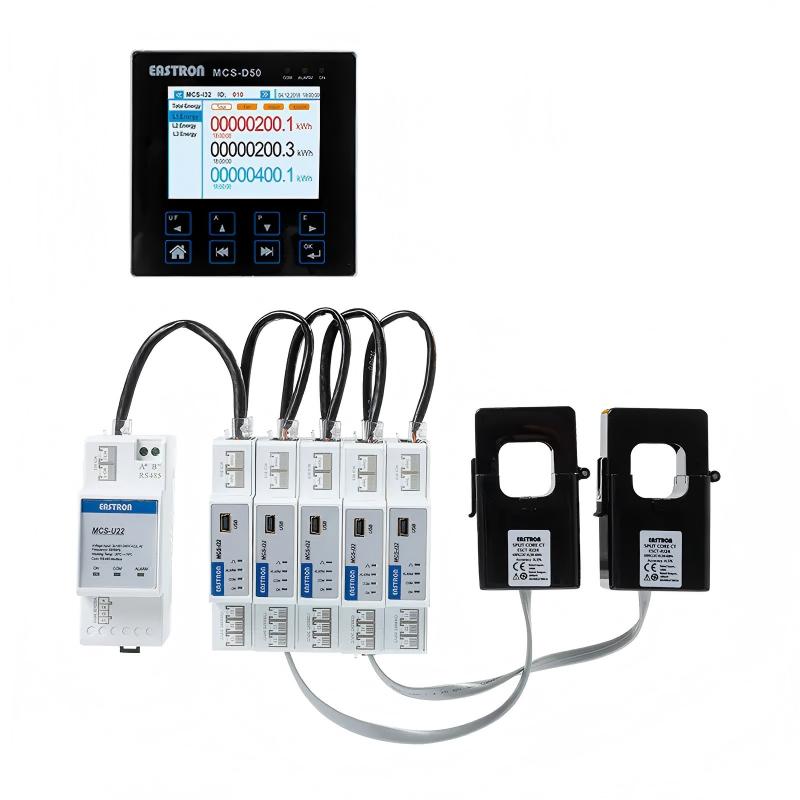

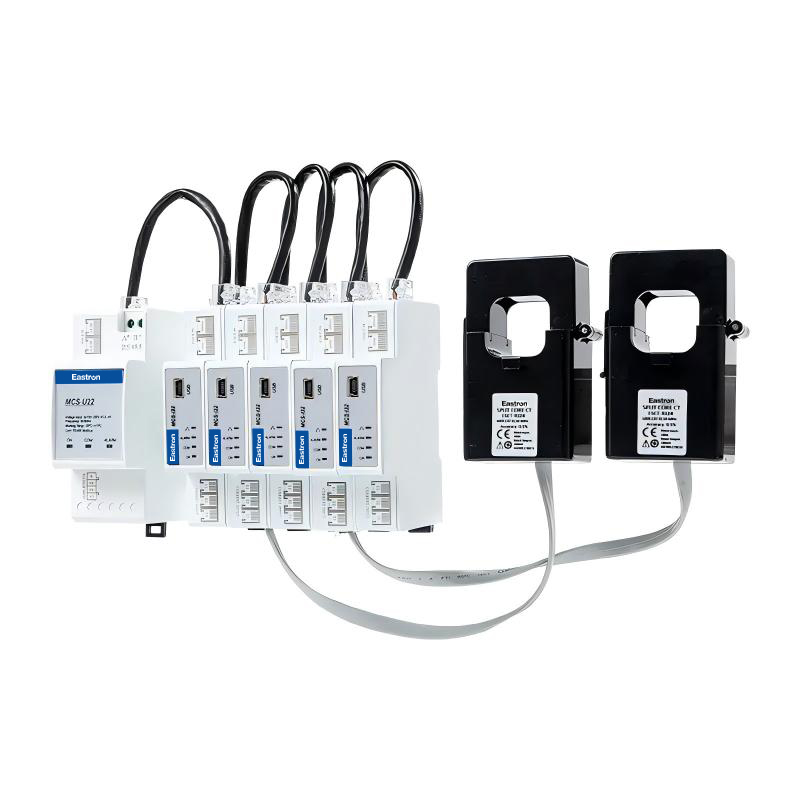

La solución MCS se combina con una pantalla de medición centralizada con 1 G de memoria, un módulo de tensión y comunicación y hasta 32 módulos de medición de corriente. Los sensores de corriente trifásicos pueden medir hasta 1200 A, o puede utilizar nuestros sensores de núcleo dividido 50-600 A, o incluso corrientes superiores para aplicaciones de adaptación. Una salida RS485 RTU del módulo de comunicación permite la conexión a cualquier solución de monitorización remota. Con el módulo de visualización MCS-D, permite una opción de ethernet o de servidor web integrado para la supervisión de la potencia y la energía.

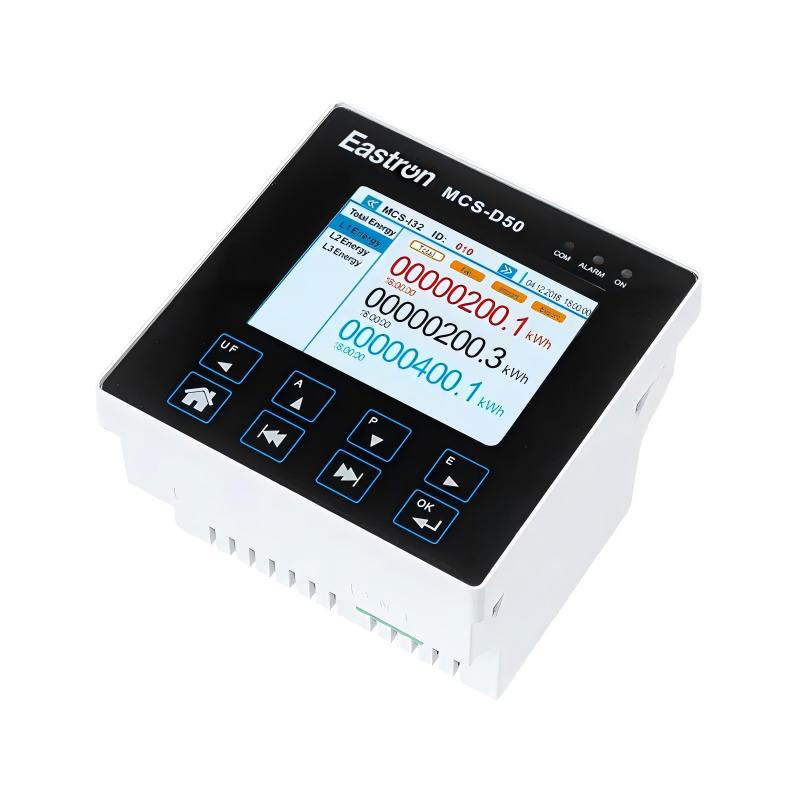

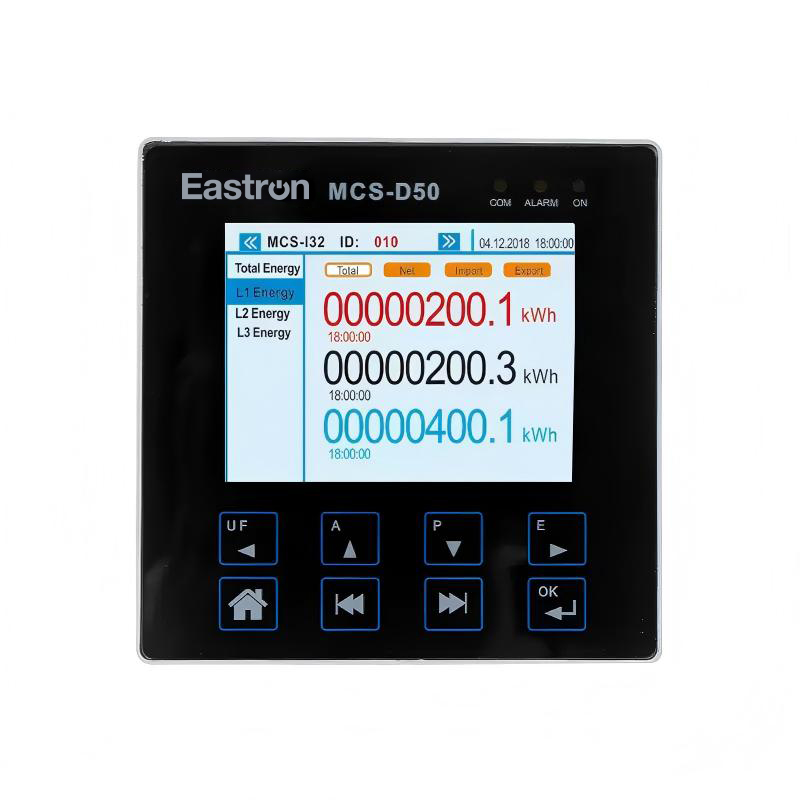

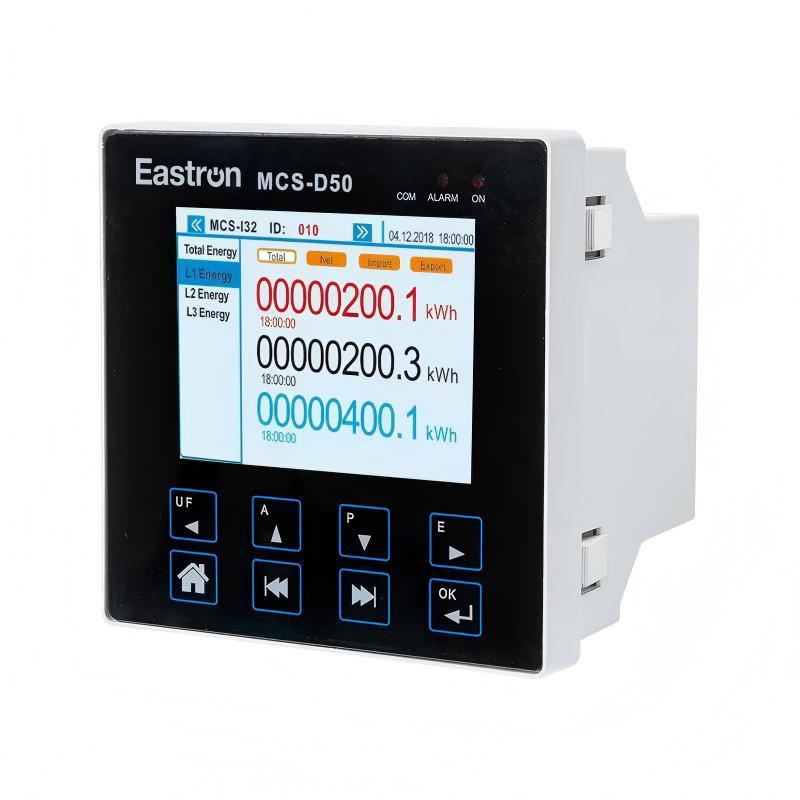

Pantalla MCS-D

Proporciona datos centralizados de los módulos MCS-I (corriente) y MCS-U (tensión).

Funciona como concentrador de datos con memoria 1G.

Equipado con un puerto Ethernet, MCS-D50/60 funciona como puerta de enlace).

Es el módulo de control para configurar los parámetros en los módulos MCS-I y MCS-U.

Características:

LCD gráfico de alta resolución

3,2 pulgadas

Color TFT LCD Brillo controlable -25~ 60℃

8 botones táctiles para una fácil operación Información de medición Configuración del sistema Configuración

Análisis de datos

gestión de empresas estatales

Fuente de alimentación de CA de 85〜276 V

Sin alimentación auxiliar adicional

Fuente de alimentación CA-CC

Concentración de datos 1G memoria formato CSV

mín. Intervalo de guardado automático de lectura: 1 minuto

Comunicación

MCS-Bus (máx. 32 nodos en 1 MCS-BUS)

Modbus RS485

EthernetModbus TCP

Diferencias funcionales

MCS-D40	MCS-D50	MCS-D60
Visualización de puntos múltiples	Visualización de puntos múltiples	Visualización de puntos múltiples
RTU Modbus RS485	RS48S Modbus RTU Ethernet Modbus TCP	RS485 Modbus RTU Ethernet Modbus TCP

		Monitoreo de energía y energía del servidor web incorporado

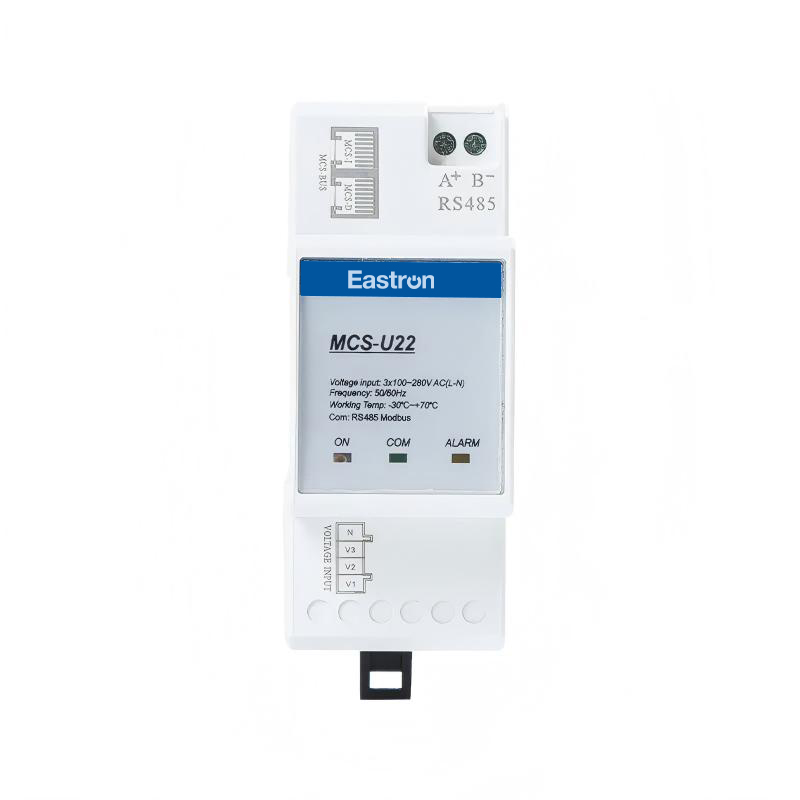

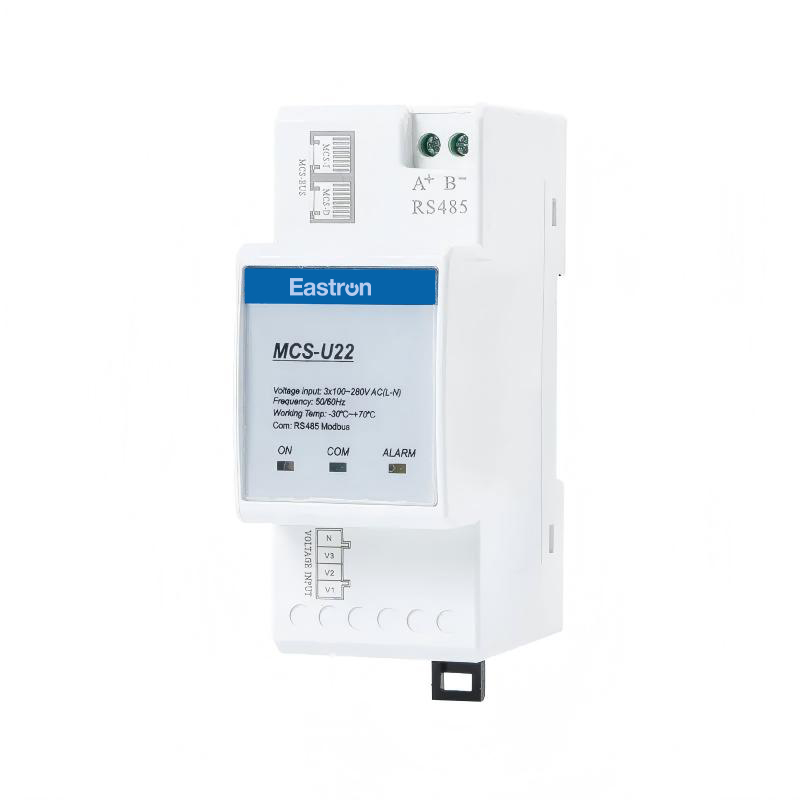

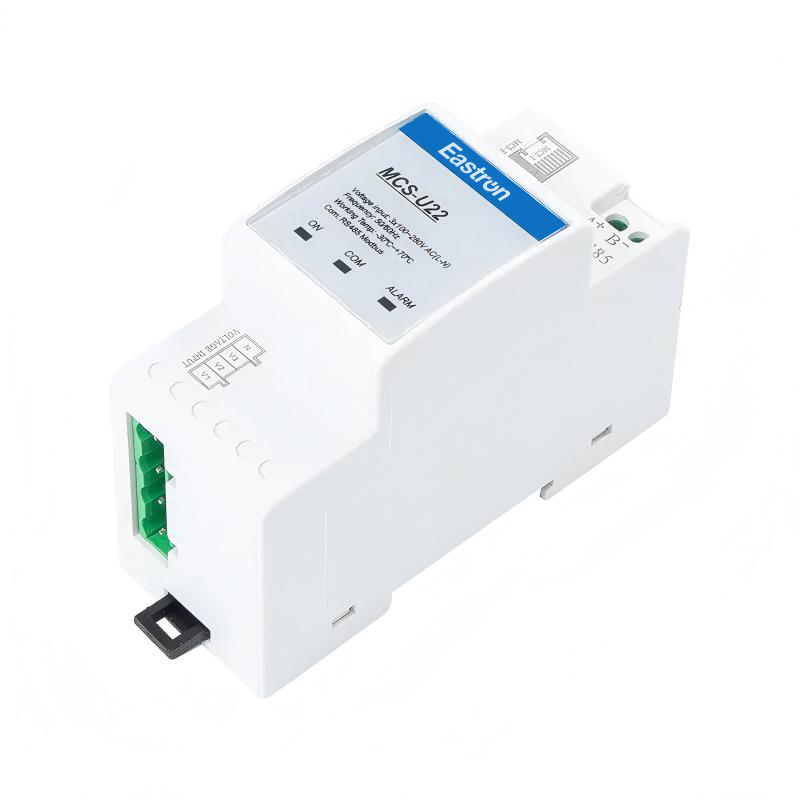

MCS-U

El módulo MCS-U mide los voltajes de entrada para todo el sistema. También proporciona alimentación al módulo de corriente MCS-I conectado vía RJ45 MCS-BUS.

El módulo funciona con un amplio rango de voltaje en una red de 1 P2W, 3P3W, 3P4W. Un puerto de comunicación RS485 está disponible para programación y lectura cuando no hay un módulo de visualización MCS-D.

Características:

Económico

Un punto de medición de tensión para todo el sistema

Conexión

Monitoreo de voltaje

Análisis de calidad de la tensión Alarma de sobretensión

Comunicación RS485 Puerto Modbus MCS-BUS

Flexible

Funciona con 3P4W, 3P3W y 1P2W

Comparación funcional:

	U20	U21	U222
U12, U23, U31, U1, U2, U3	•	•	•
Frecuencia	•	•	•
THD-U		•	•
Umbral de alarma		•	•
Puerto RS48S			•

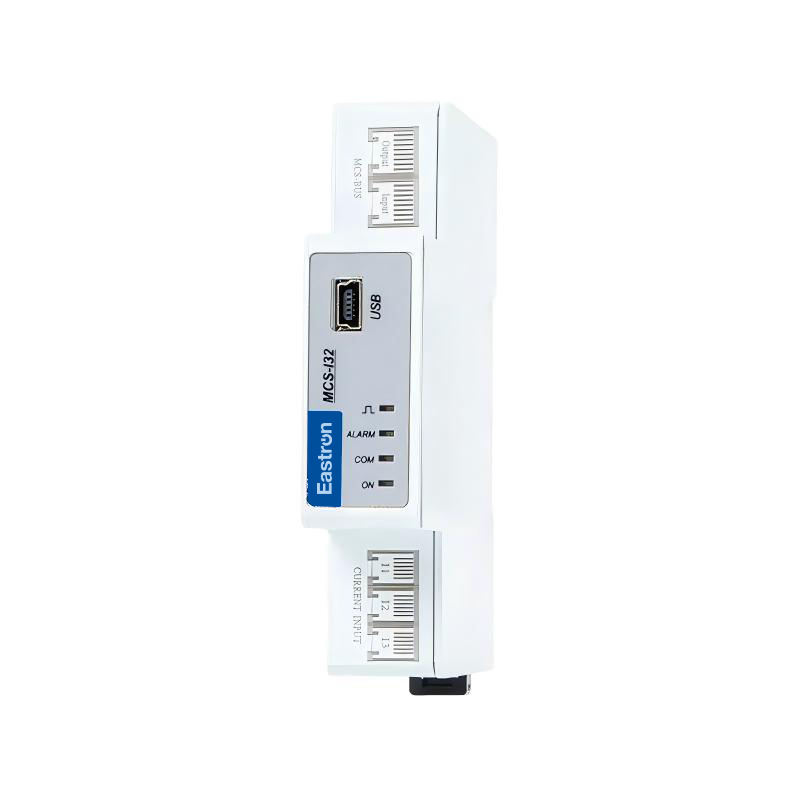

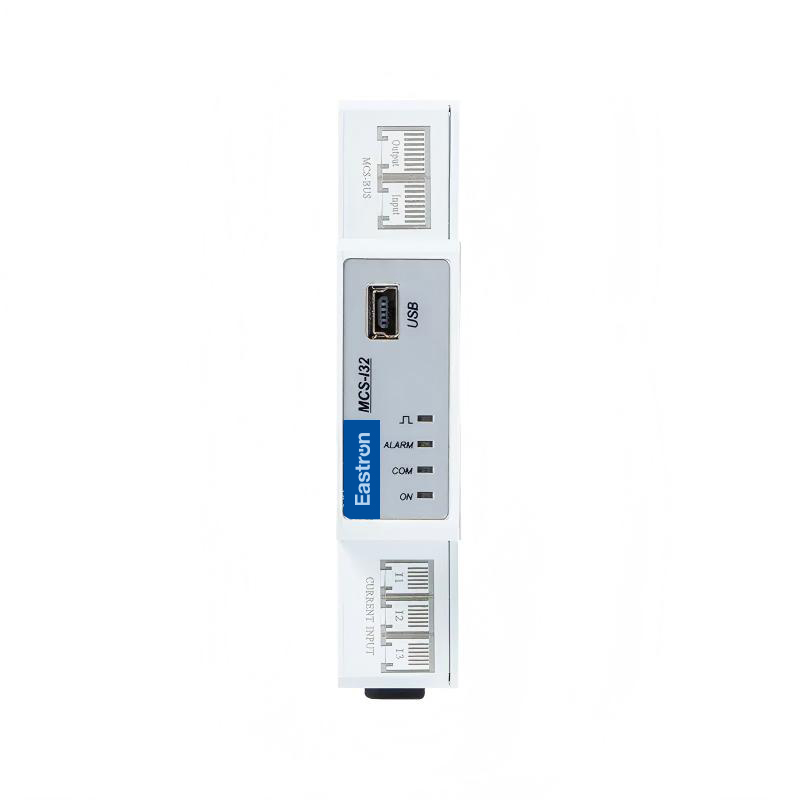

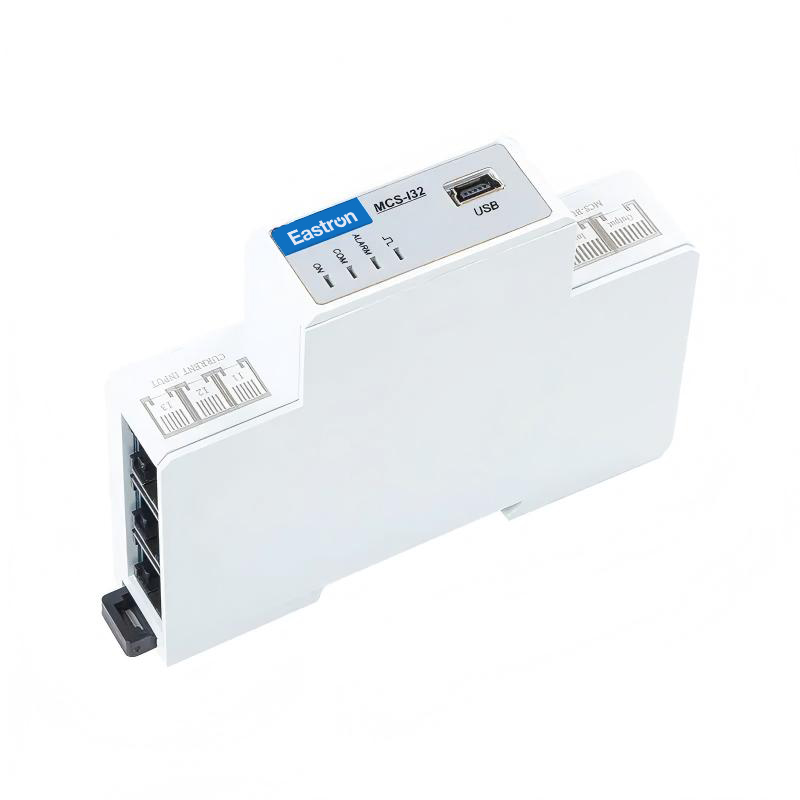

MCS-I

El módulo MCS-I mide la corriente, la potencia y el consumo de energía en cargas monofásicas o trifásicas. El módulo MCS-I puede trabajar con 1 carga trifásica o 3 cargas monofásicas debido a su flexibilidad de entradas de corriente.

El módulo MCS-1 se conecta al módulo de voltaje MCS-U y otro módulo de corriente MCS-1 a través de RJ45. En un MCS-Bus, puede haber máx. 32 dispositivos de módulo MCS-I en una red BUS.

Se conecta al transformador de corriente ESCT-RJ a través de RJ1 2. El módulo MCS-I tiene tres conectores RJ12.

El primer puerto se puede conectar a la serie 3 en 1 CT ESCT-RJ3. En este caso, los otros dos puertos no se conectarán.

Se pueden conectar 3 TC monofásicos a 3 puertos RJ12.

Características:

Una solución completa para Medición

Alarma de sobrecarga

Análisis de calidad

Conexión

Conexión RJ12 y RJ45

Cumple con el estándar IEC60253-22 Clase 0.5S IEC61557-12 clase 0.5

Flexible

1 x carga trifásica o 3x1 fase

Entradas y salidas Salida de pulsos

Puerto USB para programación y lectura de MCS-Bus

Comparación funcional:

	MCS-130	MCS-131	MCS-132
Total / Neto / Imp / Exp Kwh / Kvarh	•	•	•
I1,I2,I3,In,╤O ╤P ╤R ╤OE	•	•	•
P, 0, S, PF por fase		•	•
THD-I		•	•
Demanda máxima			•
Alarma de sobrecarga			•

Características electricas
Tipo de medida		RMS que incluye armónicos en un sistema de CA trifásico (3P, 3P N)
Precisión de la medición	Fuerza	CEI 61557-12 Clase 0,5
	Energía activa	IEC 62053-22 Clase 0.5S, IEC 62053-21 Clase 1.0
	Energía reactiva	IEC62053-23 Clase 2, IEC 61557-12 Clase 2
	Frecuencia	±0.1%
	Actual	±0.2%
	Voltaje	±0.2%
	Factor de potencia	±0.01

Terminales
MCS-D
Tipo	Cantidad	Descripción

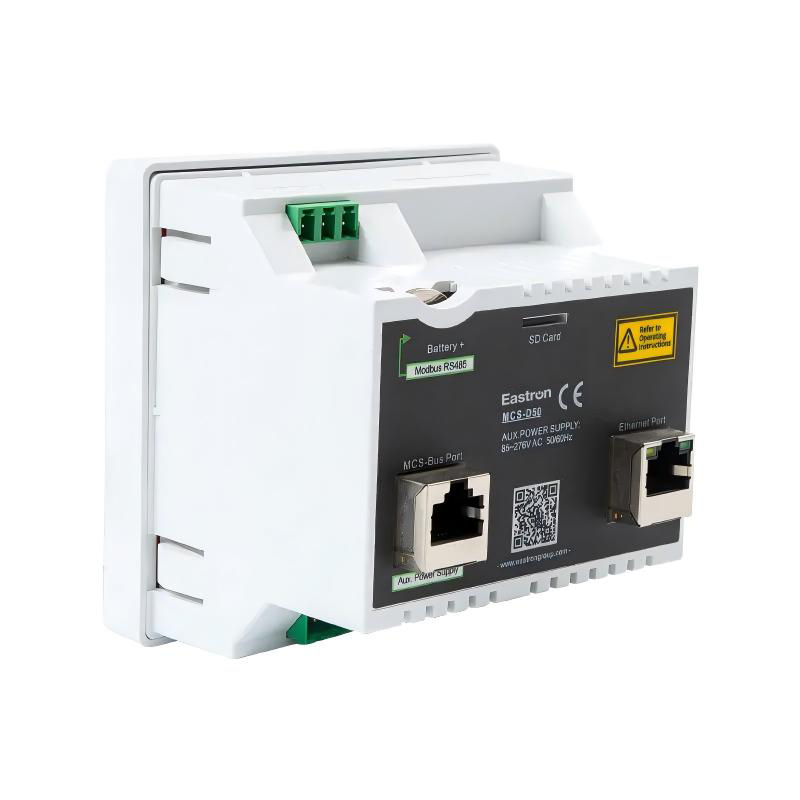

MCS-BUS (conexión RJ45)	1 puerto	interconexión con el módulo MCS-D y los módulos MCS-U
Puerto Ethernet	1 puerto	Ethernet Modbus TCP/Puerta de enlace
Puerto Modbus RS485	1 puerto	Comunicación Modbus RS485
auxiliar fuente de alimentación	1 puerto	Fuente de alimentación de CA de 85 ~ 276 V
MCS-U
Tipo	Cantidad	Descripción
MCS-BUS (conexión RJ45)	2 puertos	interconexión con el módulo MCS-D y los siguientes módulos MCS-I
Entrada de voltaje	1 puerto	Fuente de alimentación
Puerto Modbus RS485	1 puerto	Comunicación Modbus RS485
MCS-I
Micro USB tipo B	1 puerto	Conéctese a una PC para programar y leer
MCS-BUS (conexión RJ45)	2 puertos	interconexión con módulo MCS-U y módulos MCS-I
ENTRADAS DE CORRIENTE (conexión RJ12)	3 puertos	Conéctese con 1x transformador de corriente trifásico o 3x transformadores de corriente monofásicos

Comunicaciones Modbus RS485
Dirección de comunicación	1~247
máx. Carga de autobuses	32 piezas MCS-I
Distancia de transmisión	1000 m máximo
Tasa de baudios	1200/2400/4800/9600 (por defecto) 19200/38400 bps
Paridad	Ninguno (predeterminado), Impar, Par
bit de datos	8
bit de parada	1 o 2
