4 entradas digitales 2 salidas digitales
2 × Entrada analógica para adquisición de señal de transductor
Alarmas multiparámetro
+86-400-996-9296

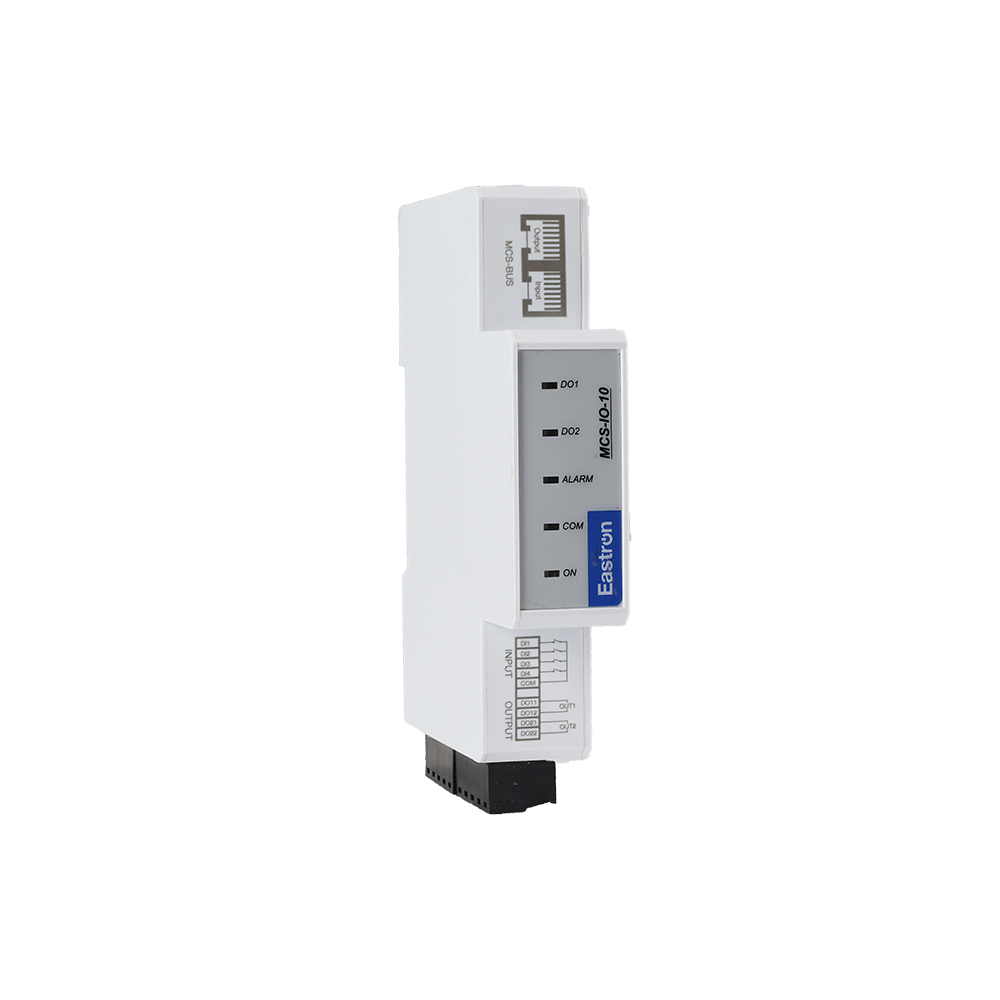

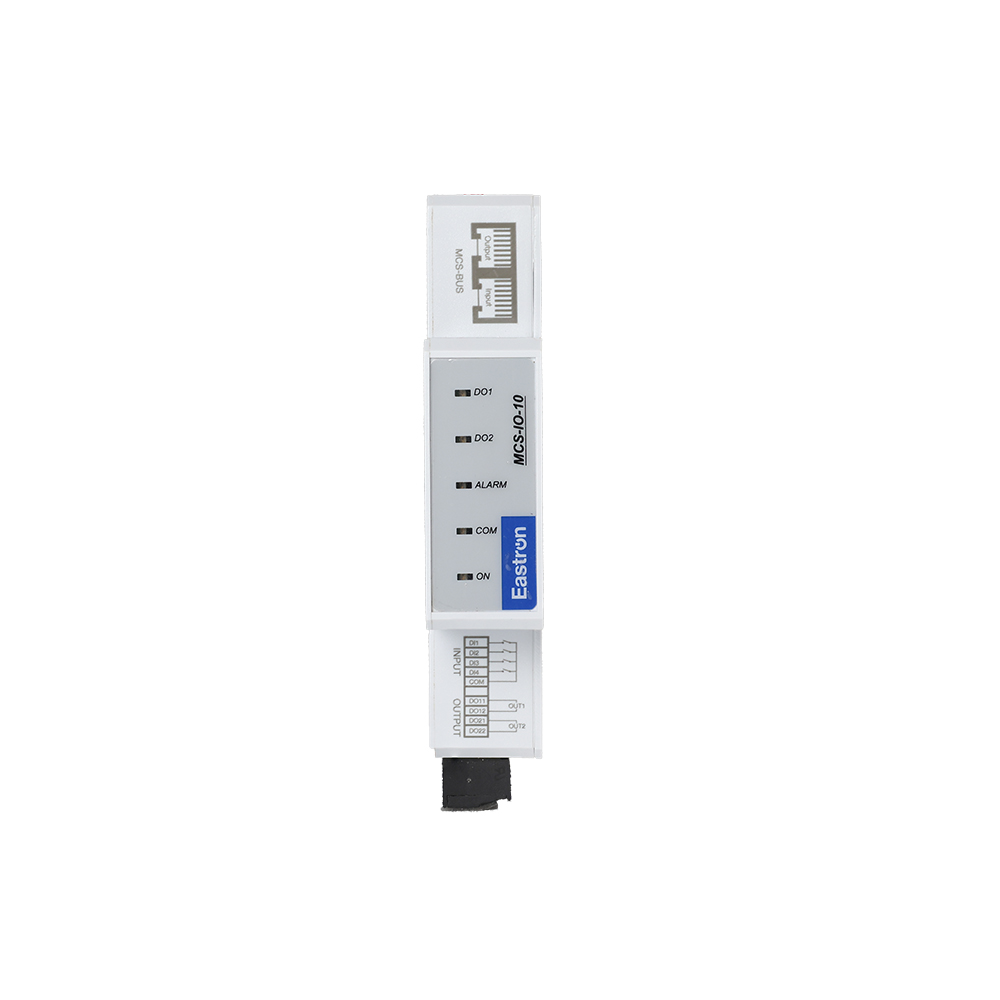

El MCS-IO es un módulo funcional equipado con 4 Entradas Digitales (DI) y 2 Salidas Digitales (DO) o 2 entradas analógicas (AI). Se conecta al MCS-U y a otros módulos de corriente MCS-I a través de RJ45 MCS-BUS. El módulo MCS-IO requiere un módulo MCS-I para operar su funcionalidad de alarma.
El MCS-IO tiene la funcionalidad de alarmas. Una vez que el valor medido de un parámetro seleccionado supera el límite del nivel de alarma, el LED de alarma del MCS-IO parpadea y enviará información de alarma al módulo de visualización. Los niveles de alarma se pueden configurar a través del módulo MSC-D o mediante RS485 Modbus.
| Tipo | MCS-IO-10 | MCS-IO-20 |
| Nombre del producto | Módulo de E/S digitales | Módulo de entrada analógica |
| Consumo de energía | 0,5W | |
| Características mecánicas |
| |
| Tipo | MCS-IO-10 | MCS-IO-20 |
| Peso | ≈61g | ≈54,5g |
| Grado de protección IP (IEC 60529) | Medidor completo IP20 | |

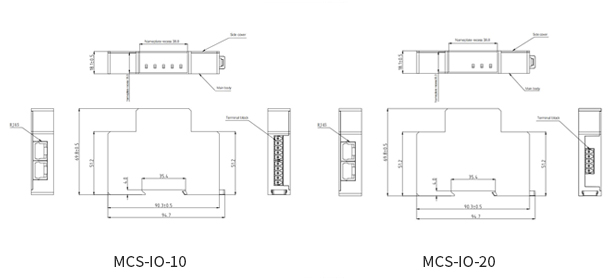

| Dimensiones (AnchoxAltoxLargo) | 18x94,7x70mm | |
| Montaje | Carril DIN 35mm | |
| Material de la caja del medidor | Autoextinguible UL 94 V-0 | |
| Entorno mecánico | M1 | |
| Entorno electromagnético | E2 | |
| Terminales MCS-IO-10 | ||
| Salida digital | Cantidad | 2 - Relé electromagnético |
| Tipo/Power | Salida de contacto seco (pasivo), CC 24 V | |
| Función de salida | Lógica de control remoto Vincular/enclavar señales de alarma a las entradas (umbral excedido, cambio de estado, etc.) | |
| Entrada digital | Cantidad | 4 |
| Tipo | Aislado, con alimentación integrada de 24 VDC, 3 mA máx. | |
| Función de entrada | Estado lógico Estado del disyuntor, posición del cajón (encendido/apagado, contador de viajes) Contador de pulsos | |
| Terminales MCS-IO-20 | ||
| Entrada analógica | Cantidad | 2 canales (AI1, AI1- / AI2, AI2-) |
| Tipo | Señal de corriente de 0/4-20 mA (admite 0-20 mA o 4-20 mA) | |
| Impedancia de entrada | ≤200Ω | |
