¿Qué es un medidor de transformador actual?

En los sistemas de energía eléctrica, la medición precisa de la corriente es fundamental para monitorear el consumo de energía, garantizar la seguridad operativa, prevenir la sobrecarga de equipos y permitir la gestión eficiente de la energía. Uno de los dispositivos más confiables para lograr esto en circuitos de alta corriente o de alto voltaje es el medidor de transformador de corriente (CT) . Un medidor de CT está diseñado específicamente para funcionar con Transformadores actuales para medir grandes corrientes indirectamente, ofreciendo una combinación de seguridad, precisión y escalabilidad.

Comprensión de los medidores de transformador de corriente

Un medidor de transformador de corriente no mide la corriente directamente como un amperímetro estándar. En cambio, se basa en Transformadores actuales (CTS) Para convertir altos valores de corriente en niveles más bajos y más manejables que el medidor puede leer de manera segura.

Por ejemplo, una TC con una relación de 500: 5 pasos por una corriente primaria de 500 amperios a 5 amperios en el lado secundario. El medidor CT lee esta corriente reducida y la multiplica por la relación para mostrar la corriente real en el circuito. Esta configuración permite una medición precisa sin exponer el medidor u operador a altos niveles de corriente.

Componentes centrales de un sistema de medidor CT

Un sistema de medidor CT típico comprende los siguientes componentes:

1. Transformadores actuales (CTS)

   • Función: reduzca las corrientes primarias altas a una corriente secundaria segura.
   • Estructura: típicamente un diseño toroidal o de núcleo dividido que rodea al conductor.
   • Propósito: Proporcionar aislamiento eléctrico entre los circuitos de alta potencia y los dispositivos de medición.

2. Medidor CT

   • Recibe la corriente secundaria de CTS.
   • Calcula y muestra la corriente en tiempo real, y a menudo incluye funciones adicionales como voltaje, potencia activa, potencia reactiva y consumo de energía.
   • Los medidores de TC digitales modernos pueden incluir módulos de comunicación para la integración con sistemas SCADA o plataformas de gestión de energía.

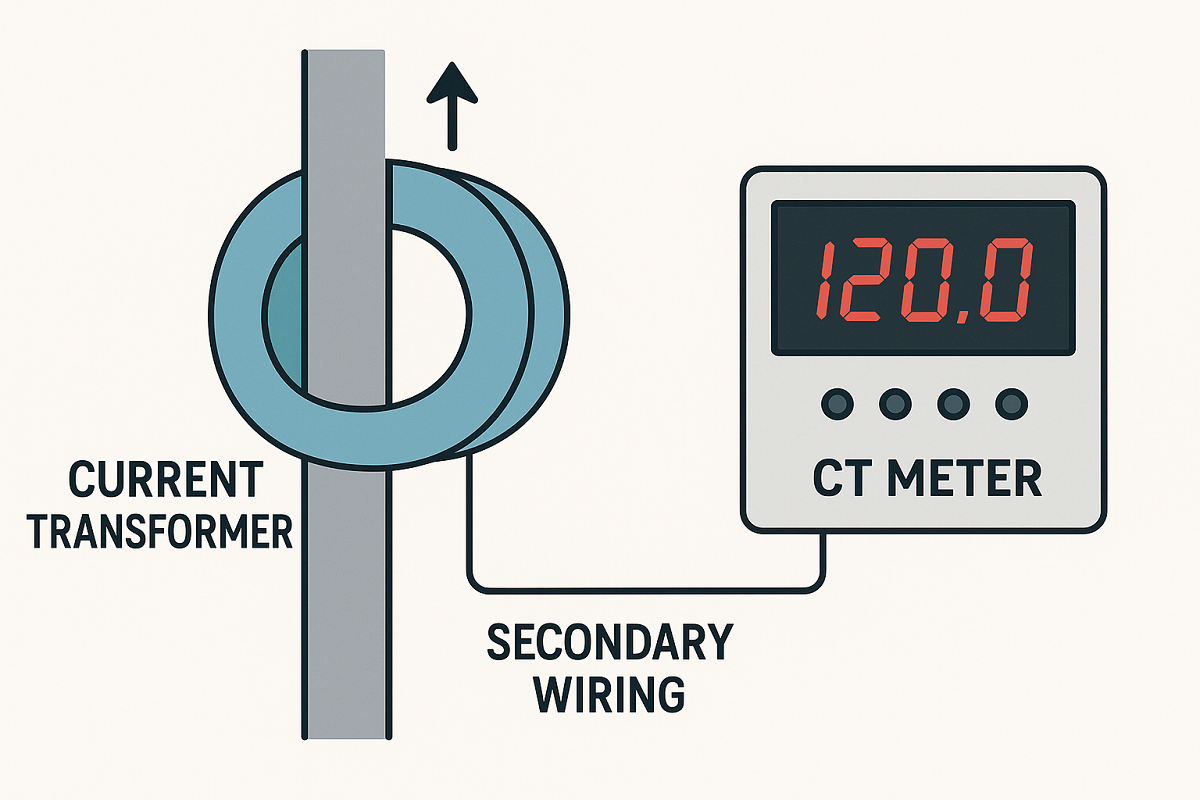

3. Cableado secundario

   • Conecta la salida secundaria CT al medidor.
   • El medidor y el aislamiento adecuados son esenciales para mantener la precisión y la seguridad.

Cómo funcionan los medidores de transformadores actuales

La operación de un medidor CT implica varios pasos:

1. Flujo de corriente en el circuito primario : Alta corriente fluye a través del conductor principal.
2. Reducción actual a través de CT : La TC reduce la corriente primaria proporcionalmente en función de su relación.
3. Transmisión al medidor : La corriente reducida fluye de forma segura al medidor CT a través del cableado secundario.
4. Escala y pantalla : El medidor interpreta la corriente reducida y la multiplica por la relación CT para mostrar la corriente de carga real.
5. Cálculos adicionales : Los medidores de CT modernos también pueden calcular el factor de potencia, el consumo total de energía y los picos de demanda.

Este método garantiza mediciones precisas mientras mantiene a personal y equipo a salvo de altas corrientes.

Ventajas de los medidores de transformadores actuales

Aplicaciones de medidores CT

Los medidores de transformadores actuales se utilizan en una variedad de sectores:

• Instalaciones industriales : Monitoree la corriente en motores, transformadores, generadores y grandes equipos de producción.
• Edificios comerciales : Rastrear el consumo de energía para la facturación precisa y la gestión de la carga.
• Compañías de servicios públicos : Mida el uso de electricidad en redes de mediana y alto voltaje para su distribución y facturación.
• Sistemas de energía renovable : Monitoree la salida de paneles solares, turbinas eólicas y sistemas de energía híbrida.
• Centros de datos : Rastrear corrientes de carga crítica para garantizar la confiabilidad del sistema y evitar sobrecargas.
• Infraestructura pública : Las subestaciones, los aeropuertos y los centros de transporte utilizan medidores CT para el monitoreo de energía y el control de seguridad.

Consideraciones de precisión

La precisión de un medidor CT depende de múltiples factores:

1. Clase CT y calificación : Los CT de alta precisión proporcionan mediciones más precisas, pero pueden ser más caras.
2. Calificación de carga : La carga conectada a la CT secundaria no debe exceder su carga nominal, o se producirán errores de medición.
3. Error de ángulo de fase : Para los cálculos de potencia reactiva, el desplazamiento de fase entre las corrientes primarias y secundarias debe ser mínimo.
4. Prácticas de instalación : La alineación, el cableado y la base adecuados son esenciales para mantener la precisión y prevenir los riesgos de seguridad.

Tipos comunes de medidores CT

1. Medidores de CT monofásicos : Para medir la corriente en sistemas monofásicos.
2. Metros de CT trifásicos : Para sistemas trifásicos industriales o comerciales, capaces de medir potencia total activa, reactiva y aparente.
3. Medidores de CT inteligentes : Equipado con pantallas digitales, registro de datos y capacidades de comunicación para la integración con los sistemas de gestión de energía.

Limitaciones y precauciones

• Dependencia de la precisión de CT : Cualquier error en la relación CT afecta directamente la lectura del medidor.
• Sensibilidad a la instalación : La orientación o el cableado incorrecto de CT puede dar como resultado mediciones inexactas o inexactas.
• Sobrecarga : Uso de una CT clasificada para corrientes más bajas que la carga primaria puede dañar el dispositivo o producir errores.
• Consideraciones ambientales : Las temperaturas o la humedad extremas pueden afectar el rendimiento a menos que los dispositivos estén calificados adecuadamente.

Conclusión

A medidor de transformador actual es una herramienta indispensable para medir las corrientes eléctricas de manera segura y precisa en los sistemas de alta potencia. Al usar CTS para reducir las altas corrientes, estos medidores aseguran la seguridad del operador, el monitoreo preciso y la implementación rentable.

Sus aplicaciones abarcan plantas industriales, edificios comerciales, redes de servicios públicos, sistemas de energía renovable y centros de datos. Con la instalación, el mantenimiento y la selección adecuados de las relaciones CT, los medidores CT proporcionan un rendimiento confiable y duradero, lo que los convierte en una piedra angular de la medición eléctrica moderna y la gestión de la energía.

Para los ingenieros, los gerentes de instalaciones y los operadores de servicios públicos, comprender los principios, ventajas y limitaciones de los medidores CT es esencial para mantener sistemas de energía seguros, eficientes y confiables.
