Una guía de selección para la medición de energía del centro de datos: desde gabinetes de distribución de energía hasta circuitos de usuario final

Con el rápido avance de tecnologías como la inteligencia artificial y la computación en la nube, los centros de datos están evolucionando hacia una mayor densidad y mayor eficiencia. Esta evolución impone mayores exigencias al funcionamiento estable de los sistemas de distribución de energía y a la gestión precisa de la energía.

Dentro del centro de datos, que abarca desde los principales gabinetes de distribución de energía hasta los circuitos finales a nivel de servidor, es esencial contar con equipos de medición de energía precisos para recopilar datos sobre el uso de electricidad, monitorear el estado operativo y realizar análisis energéticos detallados.

Dados los requisitos prácticos, como configuraciones de circuitos múltiples, implementaciones de alta densidad y espacio de instalación limitado, seleccionar la solución de medición de energía adecuada es un paso crítico para mejorar las capacidades de gestión de energía.

Para abordar las necesidades de varios niveles de distribución de energía, Eastron Electronic Co., Ltd. ha lanzado la solución de medición multicircuito MCS, el medidor de energía multicircuito SDM630MCT-ML y la serie de medidores inteligentes SDM630-TCP. Estos productos cubren una amplia gama de escenarios de medición dentro del centro de datos, desde los circuitos del usuario final hasta todo el sistema de distribución de energía.

Monitoreo centralizado de circuitos múltiples
Solución de medición de circuitos múltiples MCS

Escenarios de aplicación
Escenarios de monitoreo de circuitos múltiples de alta densidad, como PDU de centros de datos, gabinetes de final de fila y gabinetes de distribución de energía inteligentes.

Los centros de datos suelen contener una gran cantidad de sucursales de suministro de energía para servidores; Lograr un monitoreo centralizado de múltiples circuitos dentro de un espacio limitado presenta un desafío importante en la medición de energía.

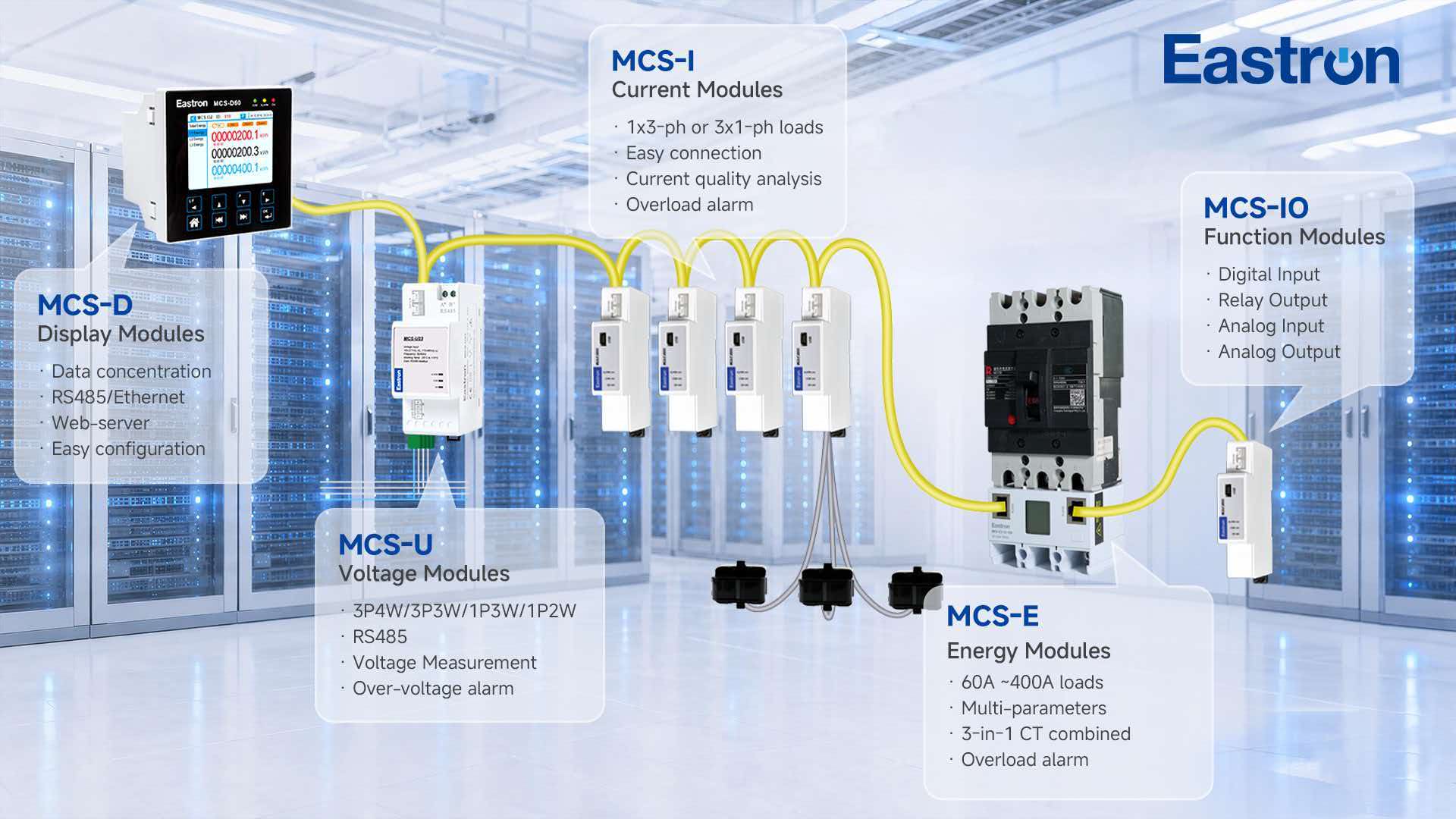

La solución de medición de circuitos múltiples MCS presenta un diseño modular (que comprende pantalla, medición de corriente, medición de voltaje y módulos funcionales) que permite una configuración flexible basada en los requisitos del proyecto, lo que permite una medición centralizada de alta densidad en múltiples circuitos.

Ventajas del producto
01
Diseño de alta densidad para una utilización optimizada del espacio

Admite el monitoreo de hasta 32 circuitos trifásicos o 96 circuitos monofásicos, lo que lo hace ideal para el monitoreo centralizado de múltiples sucursales en centros de datos.

02
Configuración modular para una implementación flexible

Presenta una arquitectura modular que permite la selección de módulos funcionales específicos según las necesidades de la aplicación, lo que facilita futuras expansiones y ajustes.

03
Instalación de complementos para simplificar el proceso de implementación

Utiliza tecnología de instalación enchufable para minimizar eficazmente los errores de cableado, reducir la complejidad de la instalación y mejorar la eficiencia.

04
Gestión inteligente para una respuesta rápida a anomalías

Admite la detección automática de módulos y la asignación de direcciones de comunicación en el MCS-Bus. Emite alertas oportunas sobre anomalías como sobretensión, sobrecorriente o resolución de conflictos, lo que permite al personal de operación y mantenimiento identificar problemas rápidamente.

06
Medición de alta precisión que garantiza la confiabilidad de los datos

Con una precisión de medición de hasta Clase 0.5S, la solución MCS proporciona una base de datos confiable para el análisis de energía y la gestión refinada en centros de datos.

Medición de circuito derivado granular

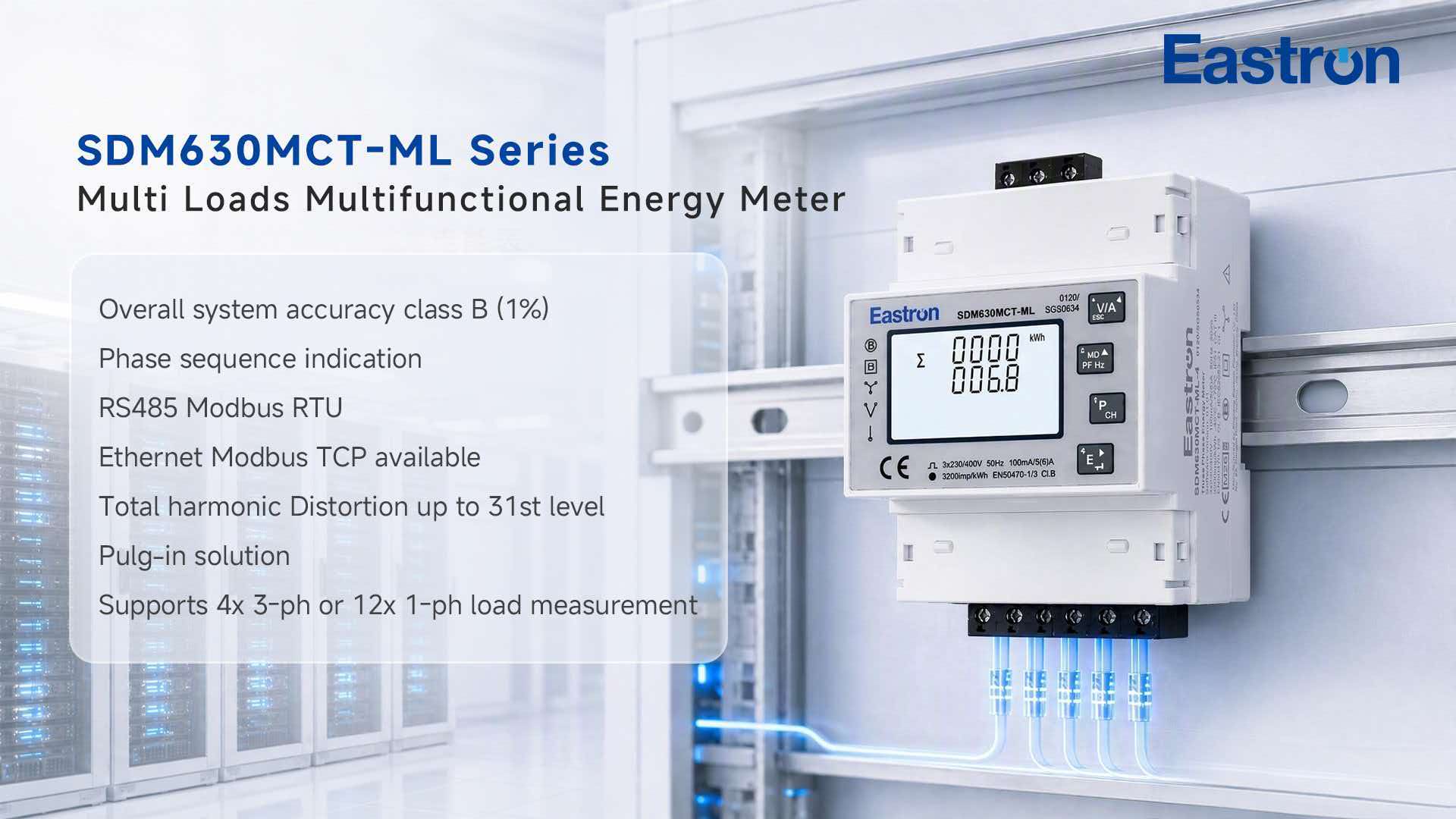

Medidor de energía multicircuito serie SDM630MCT-ML

Escenarios de aplicación
Medición zonal para gabinetes de distribución de energía, circuitos derivados de servidores, unidades de distribución de energía (PDU), etc.

En los centros de datos, más allá del monitoreo energético general, la medición independiente de circuitos derivados individuales ayuda a rastrear el consumo de energía en diferentes zonas, lo que permite un análisis energético granular.

El medidor de energía de circuitos múltiples SDM630MCT-ML aborda la necesidad de medición de múltiples ramas al proporcionar una solución de monitoreo eficiente y flexible.

Ventajas del producto
01
Medición multicircuito en una sola unidad; ahorra espacio

Un solo dispositivo admite la medición de 4 circuitos trifásicos o 12 circuitos monofásicos, lo que lo hace ideal para el monitoreo centralizado de múltiples ramas.

02
Comunicación flexible; fácil integración del sistema

Admite comunicación RS485 Modbus RTU o Ethernet Modbus TCP/IP; Se integra con las plataformas de gestión de energía del centro de datos para la recopilación de datos centralizada.

03
Configuraciones de CT independientes; adaptable a varias cargas

Las relaciones de CT para cada circuito se pueden configurar de forma independiente, lo que permite una configuración flexible basada en la capacidad del equipo.

04
Conexiones plug-and-play; instalación simplificada

Utiliza conexiones CT enchufables RJ12 para minimizar las tareas de cableado tradicionales y mejorar la confiabilidad de la instalación.

05
Medición de verdadero valor eficaz; precisión de datos mejorada

Admite medición True RMS, lo que garantiza una adquisición de datos estable incluso en entornos con características de carga complejas.

Monitoreo del sistema de distribución principal y subdistribución
Medidores inteligentes serie SDM630-TCP

Escenarios de aplicación
Gabinetes de alimentación entrantes del centro de datos, gabinetes de distribución de energía y nodos del sistema de administración de energía.

La gestión de energía del centro de datos requiere monitorear no solo el consumo de energía del dispositivo final sino también el estado operativo de todo el sistema de distribución de energía. Los medidores inteligentes de la serie SDM630-TCP están diseñados para su uso en unidades principales de distribución de energía y en nodos críticos dentro de centros de datos, lo que permite la adquisición de datos energéticos y el monitoreo del estado operativo.

Ventajas del producto
01
Opciones de cableado flexibles para adaptarse a diversos sistemas de distribución de energía

Admite conexión directa (hasta 100 A) o conexión mediante transformadores de corriente (CT) de 1 A/5 A, lo que lo hace adecuado para sistemas de distribución de energía de diversas capacidades nominales.

02
Monitoreo integral de parámetros para una visibilidad operativa total

Cuenta con capacidades multifuncionales de medición de parámetros eléctricos, lo que permite el monitoreo en tiempo real de datos clave como voltaje, corriente, potencia y consumo de energía para respaldar el análisis energético.

03
Admite medición bidireccional para aplicaciones de energía renovable

Admite medición de energía bidireccional, lo que lo hace ideal para escenarios de centros de datos que integran fuentes de energía renovables como la fotovoltaica (PV) y los sistemas de almacenamiento de energía.

04
Comunicación Ethernet para una rápida integración con plataformas de gestión.

Admite comunicación Ethernet Modbus TCP/IP, lo que permite la adquisición remota de datos y la gestión centralizada.
