¿TC o bobina de Rogowski? Una guía completa de los accesorios de medición de alta corriente de Eastron

Al seleccionar accesorios de detección de corriente para aplicaciones de medidores inteligentes, la elección a menudo depende de los requisitos específicos del proyecto. Factores como el alcance actual, el espacio de instalación disponible y la compatibilidad de la interfaz del medidor influyen en la selección final.
¿Cuáles son las características de los TC estándar, los TC en miniatura y las bobinas de Rogowski? ¿Cómo se debe elegir el adecuado para diferentes escenarios de aplicación? Desde instalaciones en espacios confinados hasta monitoreo de corriente ultra alta, la serie ESCT de Eastron cubre una amplia gama de necesidades de detección de corriente. Exploremos cómo combinar el producto adecuado con aplicaciones específicas.

Serie ESCT-B | CT de núcleo dividido de alta corriente

Aplicaciones recomendadas
Almacenamiento de energía comercial e industrial | Grandes armarios de distribución de energía | Equipos industriales

Ventajas del producto
Admite entradas de corriente primaria que van desde 100 A a 6000 A;
La salida secundaria admite 5A/1A, compatible con dispositivos diseñados para entradas de corriente tradicionales;
Diseño de amplia apertura, adecuado para instalación con cables o barras colectoras de gran calibre;
Admite tanto el montaje en base como el montaje en barra colectora, lo que permite una instalación flexible según las condiciones del sitio.

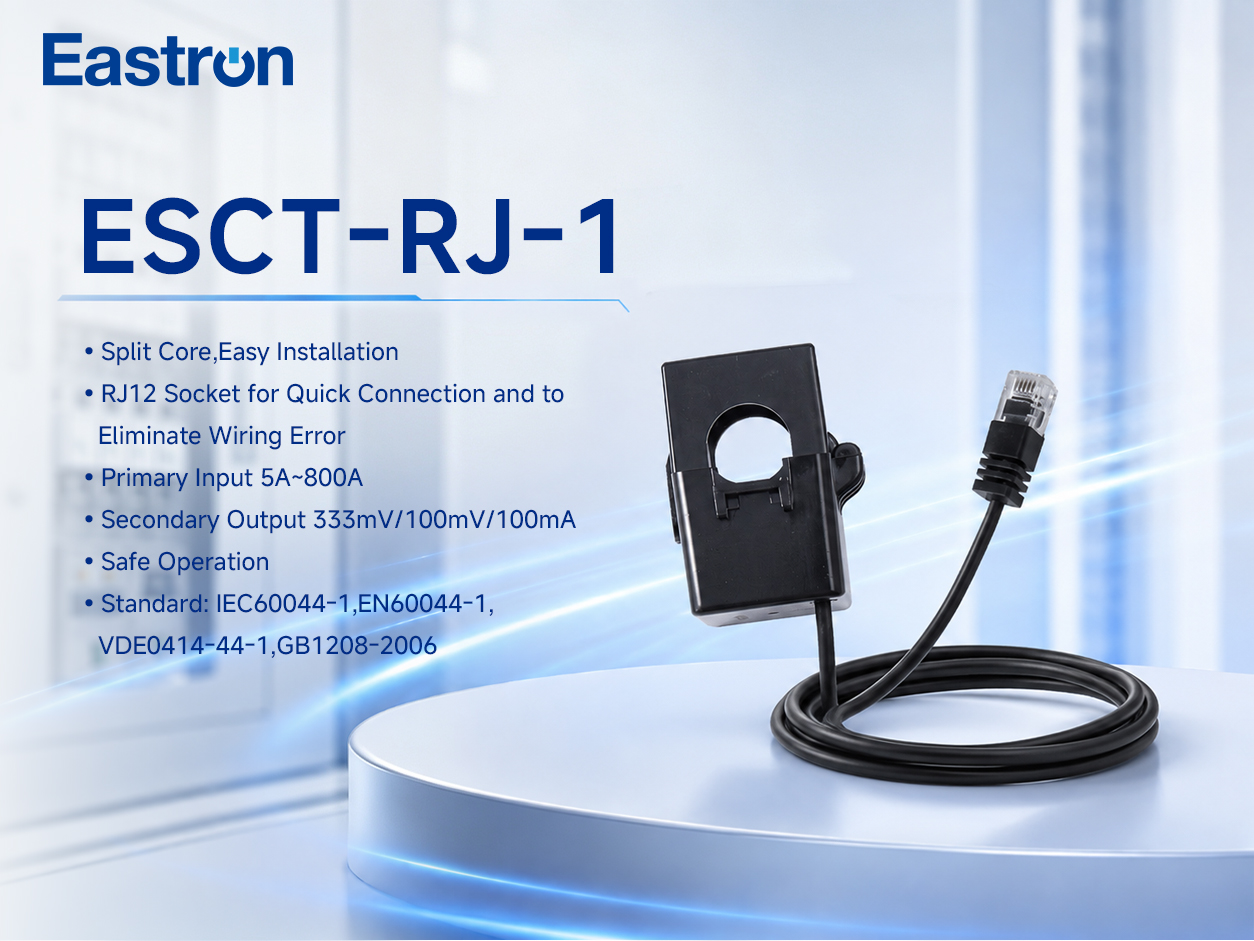

Serie ESCT-RJ-1 | CT de núcleo dividido de conexión rápida

Aplicaciones recomendadas

Accesorios para contadores inteligentes | Sistemas de monitorización energética | Proyectos de monitoreo de distribución de energía.

Ventajas del producto

El diseño de núcleo dividido permite la instalación sin desconectar el cableado existente;

Equipado con una interfaz RJ12 para una conexión rápida y errores de cableado reducidos en el sitio;

Admite múltiples opciones de salida: 100 mV, 100 mA y 333 mV;

Cubre un rango de medición de corriente de 5A a 1200A.

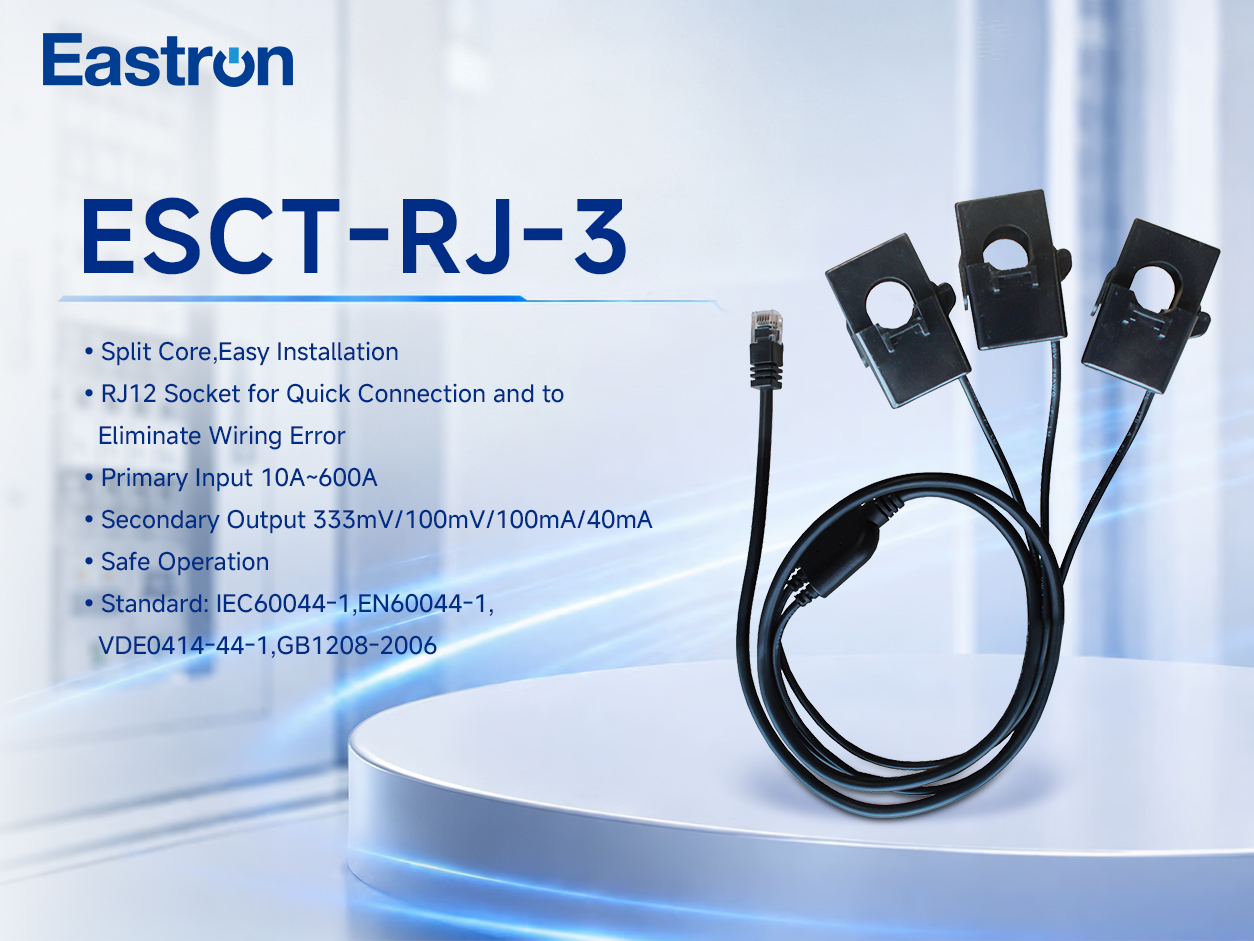

Serie ESCT-RJ-3 | CT integrado trifásico

Aplicaciones recomendadas
Sistemas de distribución de energía trifásicos | Integración de contadores inteligentes | Monitoreo de energía trifásico

Ventajas del producto

El diseño de CT trifásico integrado reduce la carga de trabajo de instalación en el sitio;

Utiliza conectores RJ12 para una conexión rápida y sencilla;

Admite mediciones de corriente que van desde 5 A hasta 600 A;

Las opciones de salida incluyen 333 mV, 100 mV, 100 mA y 40 mA, lo que garantiza la compatibilidad con varios dispositivos de adquisición de datos.

Serie ESCT-TA/TU | Bobina Rogowski Flexible

Aplicaciones recomendadas
Gabinetes de distribución de energía inteligentes | Gestión energética de edificios | Monitoreo de equipos pequeños

Ventajas del producto

Diseño compacto de núcleo dividido, adecuado para instalaciones con espacio limitado;

La serie ESCT-TA admite mediciones de corriente de 5 A a 630 A con salidas de 100 mA/40 mA;

La serie ESCT-TU admite mediciones de corriente de 5 A a 600 A con salidas de 333 mV/100 mV;

Múltiples especificaciones de salida disponibles para una fácil integración con varios medidores inteligentes.

Serie ESCT-RC | CT de núcleo dividido en miniatura

Aplicaciones recomendadas
Monitoreo de corriente ultragrande | Pruebas de equipos de energía | Entorno de instalación complejo

Ventajas del producto

Admite un rango de medición de corriente de 10 A ~ 100 kA;

El diseño de bobina flexible puede adaptarse con flexibilidad a espacios de instalación complejos;

No hay riesgo de circuito abierto secundario y no hay problema de saturación del núcleo de hierro;

Disponible en una variedad de tamaños, puede elegir según las necesidades del sitio.

Cubriendo diversos escenarios para satisfacer una amplia gama de necesidades.

En proyectos del mundo real, ningún accesorio de detección de corriente es adecuado para todos los escenarios. Elegir entre un transformador de corriente (CT) y una bobina de Rogowski requiere una evaluación exhaustiva basada en el rango de corriente, las condiciones de instalación y la interfaz del medidor inteligente.

La serie Eastron ESCT cubre una amplia gama de aplicaciones de detección de corriente, lo que permite una integración flexible con medidores inteligentes y sistemas de monitoreo de energía para adaptarse a los requisitos específicos del proyecto.
