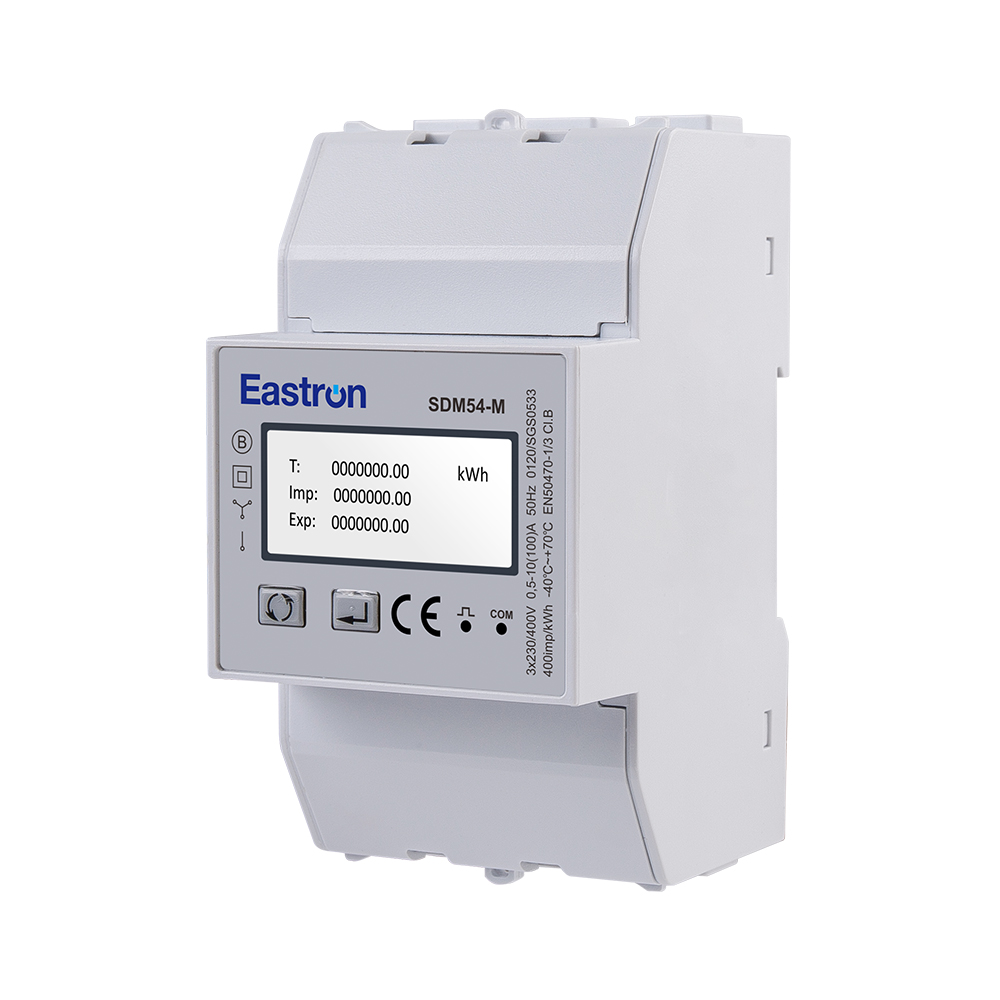

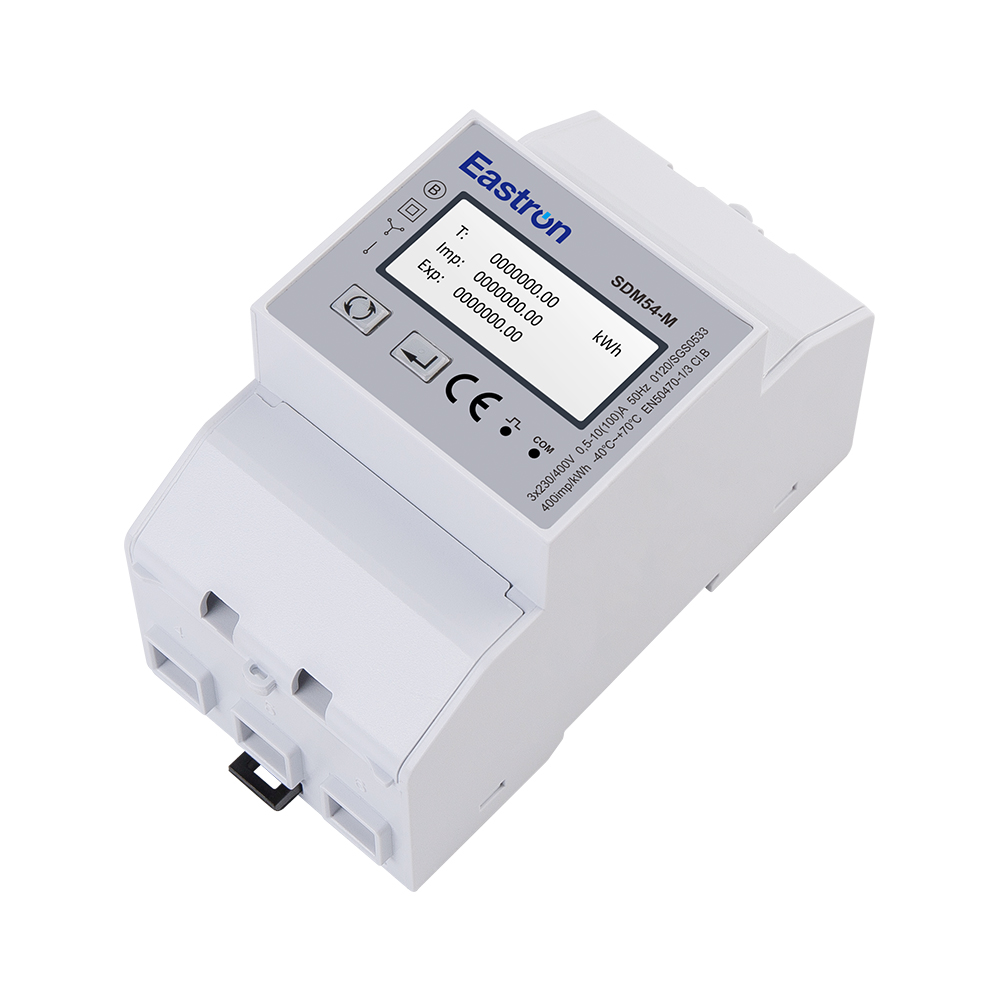

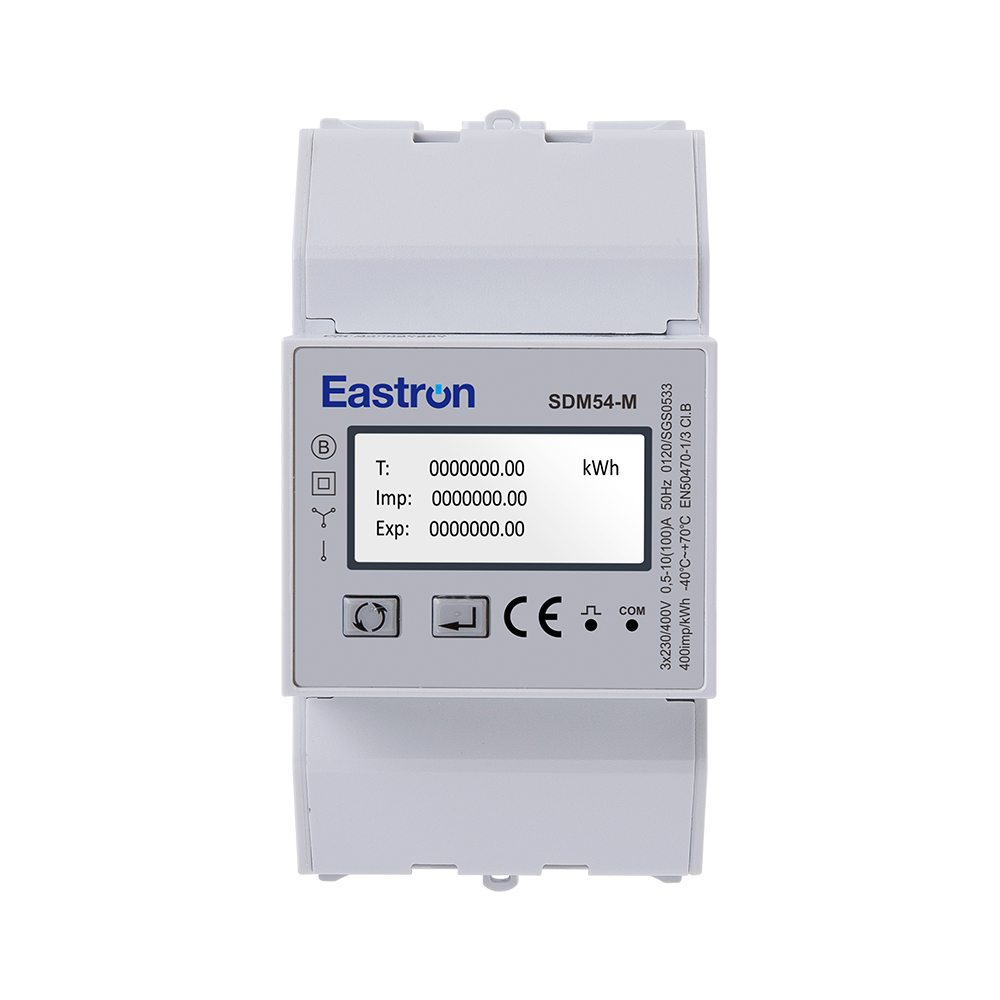

3 módulos RS485 Modbus Din Rail Tres fase Medidor de energía multifunción

  • 3 módulos RS485 Modbus Din Rail Tres fase Medidor de energía multifunción
  • 3 módulos RS485 Modbus Din Rail Tres fase Medidor de energía multifunción
  • 3 módulos RS485 Modbus Din Rail Tres fase Medidor de energía multifunción
  • 3 módulos RS485 Modbus Din Rail Tres fase Medidor de energía multifunción
  • 3 módulos RS485 Modbus Din Rail Tres fase Medidor de energía multifunción
  • 3 módulos RS485 Modbus Din Rail Tres fase Medidor de energía multifunción
  • 3 módulos RS485 Modbus Din Rail Tres fase Medidor de energía multifunción
  • 3 módulos RS485 Modbus Din Rail Tres fase Medidor de energía multifunción

Sdm54m

3 módulos RS485 Modbus Din Rail Tres fase Medidor de energía multifunción

  • Multi-medición: KWH, Kvarh, W, Var, VA, PF, Hz, V, etc.
  • LCD con retroiluminación
  • 2 pulso de salida modbus
  • Medición bidireccional
  • Carga directa de 100 A
  • 3 módulo 54 mm de ancho
  • Aprobado a medio
  • 3p4w, 1p2w

SDM54 Modbus/mbus/2t

Analizador de potencia multifunción trifásico

El SDM54-M es un medidor de energía multifunción triple de 3 módulos RS485 RS485 MODBUS DIN Rail con pantalla LCD retroiluminada. Mide y muestra las características de los suministros de cables de una sola fase dos (1P2W) y tres cables de fase cuatro (3p4w), incluidos voltaje, frecuencia, corriente, potencia, factor de potencia, energía activa y reactiva, importados o exportados. La energía se mide en términos de kWh y kvarh. La máxima demanda de potencia y corriente se puede medir durante períodos preestablecidos de hasta 60 minutos, de tamaño mini (ancho de 54 mm), popular entre tres fase EV de carga, sistema solar fotovoltaico, particularmente el sistema de exportación cero.

La unidad ha sido aprobada para cumplir con los requisitos de la Directiva de la UE 2014/32/EU.

Características eléctricas

Tipo de medición

RMS incluyendo armónicos en el sistema de CA trifásico (3p, 3p n)

Precisión de la medición

Fuerza

0.5% del rango máximo

Energía activa

IEC 62053-21 Clase 1.0

EN50470-1/3 Clase B

Energía reactiva

IEC62053-23 Clase 2

Frecuencia

0.2% de la frecuencia media

Actual

0.5% del rango máximo

Voltaje

0.5% del rango máximo

Factor de potencia

1% de la unidad (0.01)

Entrada y salida

Aporte

Actual

Corriente nominal (IB/IREF)

10A

Corriente máxima (IMAX).

100A

Corriente mínima (imin).

0.5a

Corriente inicial

20 mA

Voltaje

Voltaje nominal (un)

230V L-N/ 120V L-N

Voltaje operacional

80% ~ 120% de la ONU

Producción

Sdm54-modbus

2 salidas de pulso rs485 modbus

SDM54-2T

2 salidas de pulso RS485 Tarifas Modbus 2 (fuente de energía dual)

RS485 Modbus Communications

Dirección de comunicación

1 ~ 247

Distancia de transmisión

1000m máximo

Velocidad de transmisión

2400bps ~ 38400bps, predeterminado: 9600bps

Paridad

Ninguno (predeterminado), impar, par

Parada

1 o 2

Tiempo de respuesta

<80 ms

Cableado y dimensiones [mm:]

Cableado y dimensión [mm:]

Diagrama de cableado

Cableado y dimensión [mm:]

Dimensiones
